BEDIENUNGSANLEITUNG
Feuchte-Temperaturfühler mit
serieller Schnittstelle
Anschluß am PC
Der Schnittstellenkonverter besitzt ein Anschlusskabel mit einem Meter Län-
ge und kann direkt an dem COM-Port des PCs eingesteckt werden. An der
6-poligen Western-Steckbuchse (RJ12) wird der Feuchte- Temperaturfühler
angeschlossen.
Die im Lieferumfang enthaltene Software RECORDER ermöglicht nach der
Installation die Anzeige und Aufzeichnung der Messwerte und die Berech-
nung sekundärer Klimawerte mit dem PC.

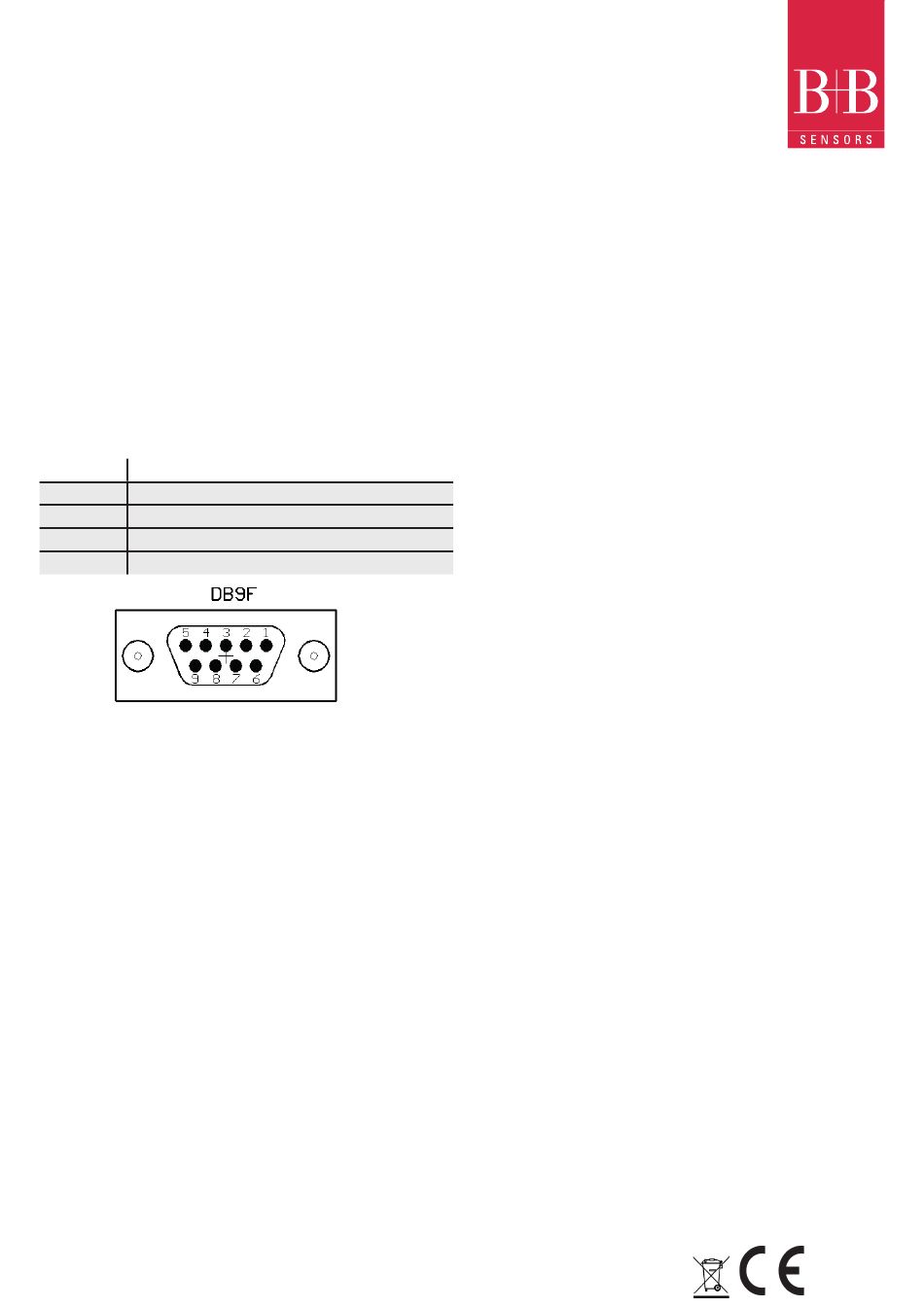

Steckerbelegung DB 9-Buchse
Stift
Funktion
1,3,4,6,7,8,9
unbelegt
2
Serielle Kommunikation RS232, 4800 Bd, 8N1
5
GND, Masse
Gehäuse
Abschirmung
Steckerbelegung Stromversorgung:
Klinkenstecker 3,5 mm, Mittenstift positiver, Außenanschluss negativer Pol
der Betriebsspannung. Der Betriebsspannungsbereich beträgt 9 ... 15 V DC /
ca. 30 mA. Die Schaltung ist gegen falsche Polung geschützt.
WINDOWS-Software RECORDER
Mit Hilfe dieses Programms können Sie die Messwerte über die Schnitt-
stelle empfangen und mit dem PC aufzeichnen. Die Aufzeichnungsdatei ist
kompatibel zu einer beliebigen Tabellenkalkulation, mit der es dann möglich
ist, die Messdaten weiter zu verarbeiten, statistisch auszuwerten oder zu
visualisieren.
Weiterhin berechnet die PC-Software aus den gemessenen Werten der
relative Luftfeuchte und Temperatur den Taupunkt, die Absolutfeuchte, die
Enthalphie und den Dampfdruck. Auch die berechneten Größen können mit
aufgezeichnet werden.
Installation
Das Programm muss zunächst unter Windows 98, NT, 2000 oder XP instal-
liert werden.
Download Software: https://download.bb-sensors.com/index.php/login
Login: bb-shop
Passwort: BBshop#2017
Technische Änderungen vorbehalten
0141 0316-194
08.02.2021
B+B Thermo-Technik GmbH | Heinrich-Hertz-Straße 4 | D-78166 Donaueschingen
Fon +49 771 83160 | Fax +49 771 831650 | info@bb-sensors.com | bb-sensors.com
Starten Sie im Menü „Ausführen" oder mit dem Windows-Explorer die Datei
„setup.exe". Folgen Sie dann den Anweisungen des Installationsprogramms.
Das Setup-Programm legt eine Programmgruppe „HYGROSENS INSTRU-
MENTS" im Ordner „Programme" an. Nach erfolgter Installation können Sie
die Software über das START-Menü aufrufen und nutzen.
Erste Inbetriebnahme
Verbinden Sie das Kabel des Schnittstellenadapters mit einer freien seriellen
Schnittstelle am PC. Nach dem ersten Programmstart der Software wählen
Sie unter dem Menüpunkt „Einstellungen" den Gerätetyp „HYTE-LOG" sowie
unter „Anschluss" die verwendete serielle Schnittstelle (z.Bsp. COM1).
Die übrigen Einstellungen (Datenrate, Parität, Start- und Stopbit) werden
automatisch eingestellt und brauchen nicht verändert zu werden. Falls eine
Verbindung zustande gekommen ist, sehen Sie die Datenkommunikation im
Terminalfenster. Wählen Sie danach „Schliessen". Die aktuellen Einstellun-
gen werden gespeichert.
Falls Sie keine Datenverbindung zwischen PC und Messgerät bzw. Messad-
apter herstellen können, so prüfen Sie bitte zunächst die Stromversorgung
sowie die Kabelverbindung zum PC.
Datenaufzeichnung
Aktivieren Sie vor allen Messkanälen die aufgezeichnet werden sollen, das
Häkchen. Bei Text 1 und Text 2 können Sie eine Beschreibung eingeben, die
im Kopf der Datei erscheint. Das gewählte Trennzeichen steht zwischen den
einzelnen Datensätzen. Den Aufzeichnungsabstand in Sekunden tragen Sie
im Feld „jede" ein. Die Aufzeichnung erfolgt in die Datei, welche unter dem
Start-Knopf als Pfad angegeben ist. Die Aufzeichnung beginnen Sie mit dem
Start-Knopf.
EXCEL™
Falls Sie EXCEL zur Auswertung verwenden wollen, so betätigen Sie den
Schaltknopf EXCEL vor dem Start der Aufzeichnung, damit die geeigneten
Dezimaltrennzeichen und Feldseparatoren verwendet werden. Die erzeugte
Datei ist kompatibel zum CSV-Format. Um die Messdaten zu visualisieren,
können Sie beispielsweise den Diagramm-Assistenten benutzen. Selbstver-
ständlich können Sie auch andere Programme verwenden, um die Messda-
ten auszuwerten.
2 / 5
