B+B HYTELOG-RS232 Bedienungsanleitung

BEDIENUNGSANLEITUNG
Feuchte-Temperaturfühler mit
serieller Schnittstelle
Beschreibung
Technische Daten
Feuchtemessung
Messbereich Feuchte 0 ... 100 % RH
Auflösung Feuchte 0,01 % RH
Typische Genauigkeit ±2 % RH (bei 23 °C)
Temperaturmessung
Messbereich Temp. –40...+80 °C
Auflösung Temperatur 0,01 °C
Genauigkeit ±0,3 °K zwischen 0 ... +40 °C
Modul
Betriebsspannung DC 9...15 V DC, verpolungsgeschützt
Betriebsstrom ca. 30 mA
Schnittstelle RS 232 kompatibel, 4800 Baud, 8 N 1
Abmessungen Fühler 150 x Ø12 mm
CE-Konformität 2014/30/EU
EMV-Störaussendung: EN 61000-6-3:2011
EMV-Störfestigkeit: EN 61000-6-2:2011
Steckverbinder Daten DB9-Buchse, Pin 2 u. 5
Stromversorgung Klinke 3,5 mm

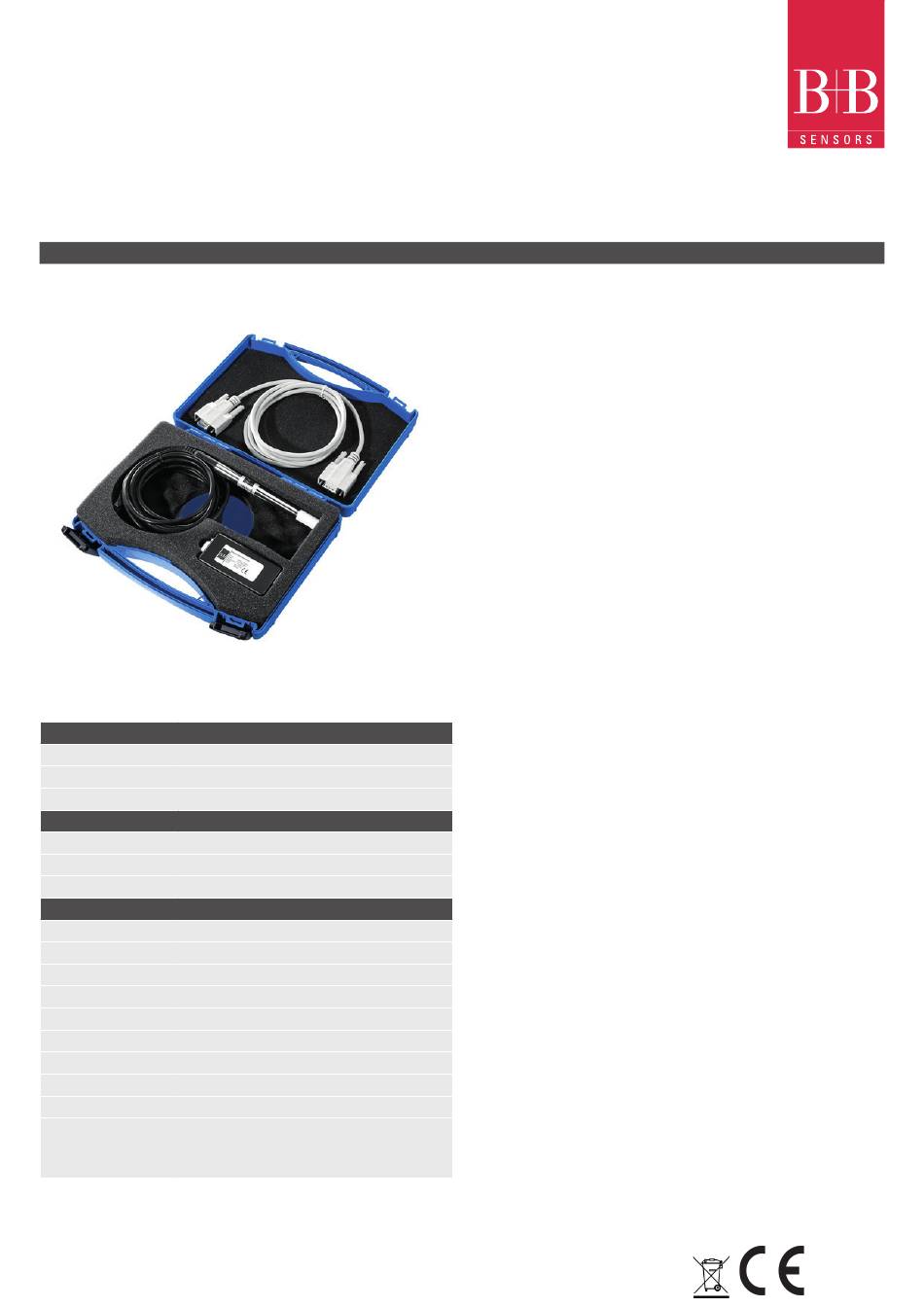

Lieferumfang Feuchtefühler im Edelstahlgehäuse, Schnittstel-
lenadapter mit PC-Anschlusskabel und umfang-
reiche Dokumentation
Technische Änderungen vorbehalten
0141 0316-194 08.02.2021
B+B Thermo-Technik GmbH | Heinrich-Hertz-Straße 4 | D-78166 Donaueschingen
Fon +49 771 83160 | Fax +49 771 831650 | info@bb-sensors.com | bb-sensors.com
Leistungsmerkmale
• Kombinierte Temperatur- und Feuchtemessung
• Messfühler im Edelstahlgehäuse mit Sinterfilter
• Auflösung 0,01 % RH, 0,01 °C
• Genauigkeit 2 % RH, 0,3 °C
• Kalibrierfähig mittels Salz-Referenzzellen
Anwendungsgebiete
• Überwachung von Lagerräumen, in der Lebensmittelbranche, Qualitäts-
sicherung oder in der Klimatechnik
Windows-Software
• Berechnung und Anzeige von Taupunkt, Absolutfeuchte, Dampfdruck,
Sättigungsdruck und Enthalphie
• Tabellarische Darstellung der Messwerte
• Aufzeichnung der Daten auf Festplatte
Beschreibung
Bei dem Produkt handelt es sich um ein leistungsfähiges Mess- und Auf-
zeichnungssystem für Temperatur und relative Luftfeuchte. Der kompakte
Messfühler mit Außenabmessungen Ø12 x 150 mm besitzt ein Edelstahlge-
häuse. Der im Lieferumfang enthaltene Schnittstellenkonverter ermöglicht
den direkten Betrieb am PC oder an kundenspezifischen Steuerungs- und
Regelungssystemen. Der vordere Bereich mit den Sensoren ist mit einem
Polyäthylen-Sinterfilter vor Spritzwasser und mechanischer Einwirkung ge-
schützt. Als Temperatursensor wird ein präziser NTC eingesetzt. Die Feuch-
temessung arbeitet mit einem langzeitstabilen, kapazitiven Polymersensor.
Der Mikrocontroller auf dem Schnittstellenkonverter kompensiert den Linea-
ritätsfehler und die Temperaturdrift des Sensorelements. Die angewandten
mathematischen Verfahren garantieren hervorragende Messgenauigkeit und
Langzeitstabilität, auch unter extremen Einsatzbedingungen. Die aktuellen
Messwerte werden als ASCII-String über die serielle Schnittstelle (RS232
kompatibel) an den angeschlossenen PC ausgegeben. Die Aufzeichnung
und grafische Darstellung der Messwerte erfolgt mit dem PC. Eine einfach zu
bedienende Windows-Software für Messwertanzeige und Datenaufzeichnung
ist im Lieferumfang enthalten.Das ASCII-Protokoll der Datenkommunikati-
on ist dokumentiert und ermöglicht die Einbindung in eigene Programme.
Der Messfühler wird kalibriert geliefert. Mittels der als Zubehör lieferbaren
Referenzzellen kann die Genauigkeit des Fühlers vom Anwender überprüft
werden. Eine Nachkalibrierung ist ebenfalls möglich.
