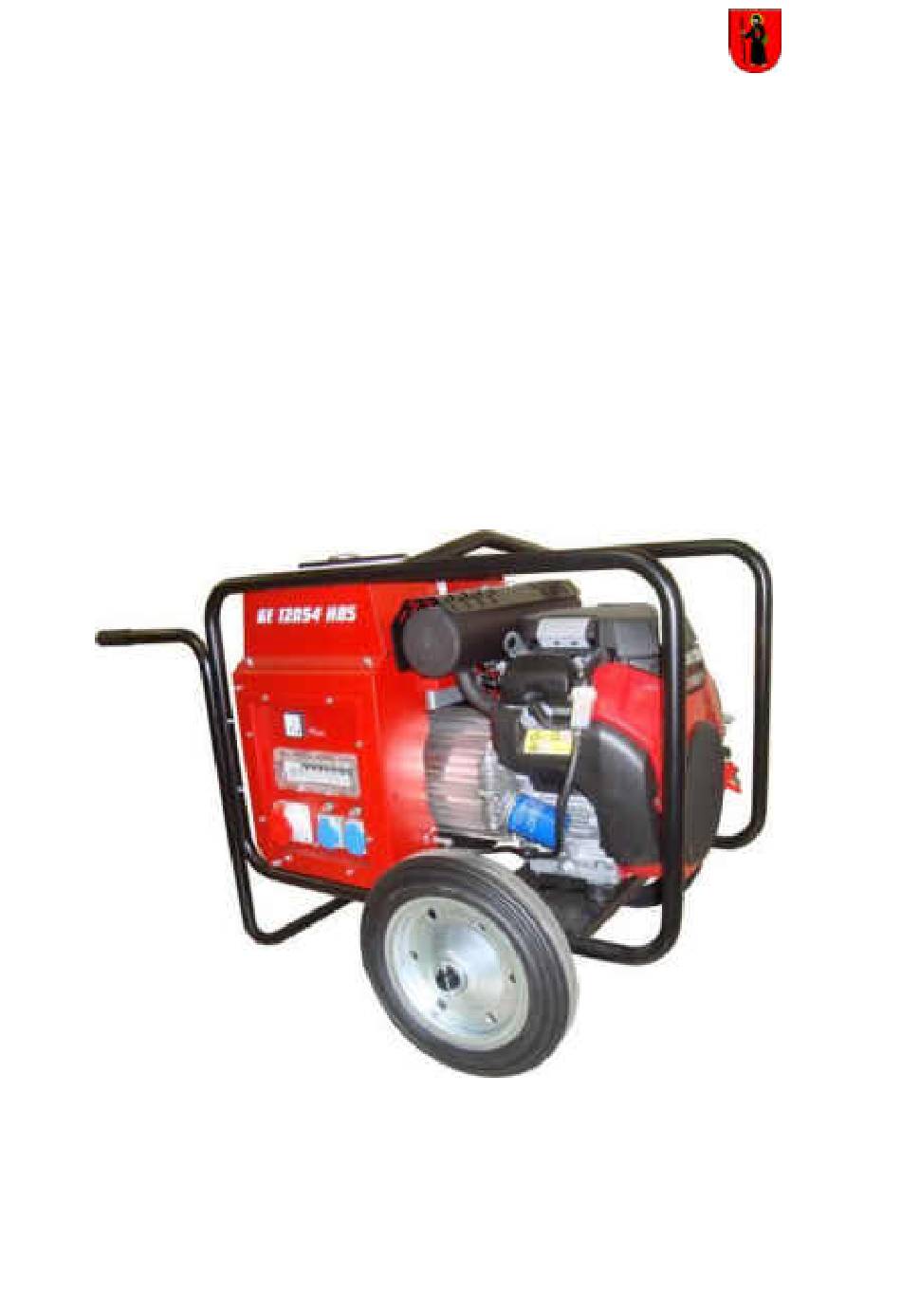

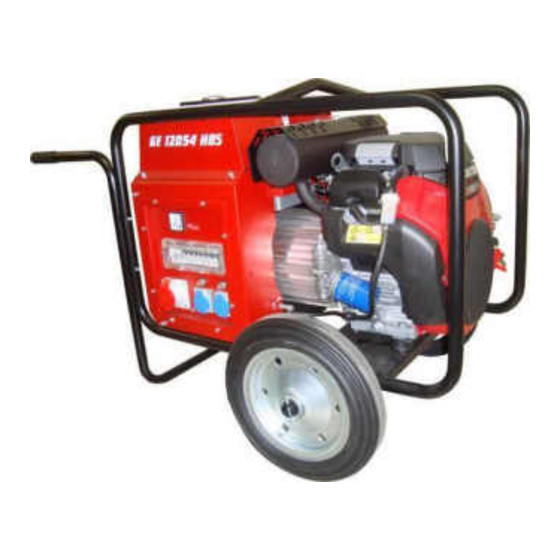

- Seite 1 Zivilschutzorganisation Glarnerland Betriebs- und Service- Handbuch Aggregat MOSA GE 12054 HBS-Spezial...
-
Seite 3: Inhaltsverzeichnis
Störungsbehebung durch Fachmann Technische Instruktionen Batterie Ölkontrolle Ölwechsel Ölfilterwechsel Sicherungswechsel Zündkerze Luftfilter Entleeren von Treibstofftank und Vergaser Konservierung 4.10 Schaltschema MOSA 4.11 Isolations-Überwachungsgerät Ersatzteilliste Elektrische Prüfung Vorbereitungscheckliste Prüfprotokoll elektrische Sicherheit Betriebs und Service Handbuch 27.08.2012 3/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 4: Bedienungsanleitung
Bedienungsanleitung Aggregat MOSA GE 12054 HBS-Spezial Zusätzliche Sicherheitsvorschriften Es ist verboten, bei laufendem Motor Treibstoff nachzufüllen; elektrische Kabel über oder in der Nähe von heissen Teilen des Ag- gregats zu verlegen; Manipulationen (Umklemmen oder Zusatzverbindungen) am Aggre- gat, an den Leitungen oder an den Verbrauchern vorzunehmen;... -
Seite 5: Bedienung
Bedienung Aggregat, Bedienung Gashebel Voltmeter Choke Leitungsschutzschalter Zündschloss (Elektrostart) Thermoschalter Ölkontrolllampe Steckdose T 23 (230V/16A) Betriebsstundenzähler 10 Steckdose CEE 16-5 (400V/16A) 11 Isolations-Überwachungsgerät Betriebs und Service Handbuch 27.08.2012 5/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 6: Technische Daten
SAE 10W-30 (API: SJ oder höher) Öl-Füllmenge 1,5 l ohne Ölfilterwechsel/ 1,7 l mit Ölfilterwechsel Generator Dauerleistung dreiphasig (400V) 12 kVA / 17,3 A Dauerleistung einphasig (230 V) 6 kVA / 26 A Betriebs und Service Handbuch 27.08.2012 6/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 7: Betrieb
1. Verbraucher ausschalten / Stecker ausziehen. 2. Gashebel auf "Min". 3. Motor ca. 1 Minute unbelastet drehen lassen. 4. Zündschlüssel auf Stellung " OFF". 5. Treibstoffhahn schliessen. 6. Hauptschalter ausschalten. Betriebs und Service Handbuch 27.08.2012 7/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 8: Störungen
Gerät in Reparatur. Falls das Isolations- Überwachungsgerät nicht auslöst: Last anschalten. Falls jetzt die Schutzvorrichtung auslöst, liegt ein Isolationsfehler in der Last vor (Ka- bel/Geräte in Reparatur). Betriebs und Service Handbuch 27.08.2012 8/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 9: Wartung Nach Einsatz
Kontrolle der elektrischen Anschlüsse und Reinigung der Schalttafel. (Achtung: Keine Druckluft verwenden!) Ölstand prüfen, Treibstoff auffüllen. Aufkleber mit wichtigen Hinweisen auf Lesbarkeit prüfen. Materialkontrolle durchführen und Kontrollheft nachführen. Betriebs und Service Handbuch 27.08.2012 9/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 10: Periodische Wartungsarbeiten
Periodische Wartungsarbeiten Aggregat MOSA GE 12054 HBS-Spezial Tätigkeit Intervall (eher er- reichter Wert gilt) nate Batterie laden Alternative: Ständige Schwebeladung ( evt.Säureniveau kontrollieren). Allgemeine Zustandskontrolle vor Probelauf Probelauf unter Last (80%, ca. 8000 W / 10kVA / 14.4 A), 30 Min. -
Seite 11: Störungsbehebung Durch Fachmann
Störungsbehebung durch Fachmann Aggregat MOSA GE 12054 HBS-Spezial Störungen: Ursache: Behebung: Kapitel Hinweis: Siehe auch Kapitel 1.7 Anlasser dreht nicht Hauptschalter nicht Hauptschalter einschalten 1.3 eingeschaltet Batterie ist entladen Batterie nachladen oder notfalls überbrücken Schlechte oder lose Reinigen oder anziehen Batterieanschlüsse... - Seite 12 Gerät in Reparatur. Falls das Isolations- Überwachungsgerät nicht auslöst: Last anschalten. Falls jetzt die Schutzvor- richtung auslöst, liegt ein Isolationsfehler in der Last vor (Kabel/Geräte in Repa- ratur). Betriebs und Service Handbuch 27.08.2012 12/38 Aggregat MOSA GE 12054 HBS-Spezial...
-
Seite 13: Technische Instruktionen
Technische Instruktionen Aggregat MOSA GE 12054 HBS-Spezial Batterie Betriebs und Service Handbuch 27.08.2012 13/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 14: Ölkontrolle
Ölkontrolle Motorenöl Betriebs und Service Handbuch 27.08.2012 14/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 15: Ölwechsel
4.3 Ölwechsel Hinweis : Öl nicht über "oberer Pegel auffüllen" zu viel Öl kann dem Motor schaden. Betriebs und Service Handbuch 27.08.2012 15/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 16: Ölfilterwechsel
4.4 Ölfilterwechsel Typ: Toyo Roki 15400-RTA-004 Betriebs und Service Handbuch 27.08.2012 16/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 17: Sicherungswechsel
4.5 Sicherungswechsel Betriebs und Service Handbuch 27.08.2012 17/38 Aggregat MOSA GE 12054 HBS-Spezial... - Seite 18 Betriebs und Service Handbuch 27.08.2012 18/38 Aggregat MOSA GE 12054 HBS-Spezial...
-
Seite 19: Zündkerze
4.6 Zündkerze Blattfühlerlehre Betriebs und Service Handbuch 27.08.2012 19/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 20: Luftfilter
4.7 Luftfilter Typ: 17210-Z6L-010 Betriebs und Service Handbuch 27.08.2012 20/38 Aggregat MOSA GE 12054 HBS-Spezial... - Seite 21 Betriebs und Service Handbuch 27.08.2012 21/38 Aggregat MOSA GE 12054 HBS-Spezial...
-
Seite 22: Entleeren Von Treibstofftank Und Vergaser
4.8 Entleeren von Treibstofftank und Vergaser Betriebs und Service Handbuch 27.08.2012 22/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 23: Konservierung
16. Zündkerzen wieder einschrauben 17. Batterie entfernen und periodisch aufladen 18. Etikett mit "Konserviert", mit Lagerort der Batterie, Datum und Unterschrift am Aggregat anbringen 19. Konservierung im Kontrollheft eintragen Betriebs und Service Handbuch 27.08.2012 23/38 Aggregat MOSA GE 12054 HBS-Spezial... -
Seite 24: Schaltschema Mosa
4.10 Schaltschema Mosa Betriebs und Service Handbuch 27.08.2012 24/38 Aggregat MOSA GE 12054 HBS-Spezial... - Seite 25 Betriebs und Service Handbuch 27.08.2012 25/38 Aggregat MOSA GE 12054 HBS-Spezial...
-
Seite 26: Isolations-Überwachungsgeräte
4.11 Isolations-Überwachungsgeräte Betriebs und Service Handbuch 27.08.2012 26/38 Aggregat MOSA GE 12054 HBS-Spezial... - Seite 27 Betriebs und Service Handbuch 27.08.2012 27/38 Aggregat MOSA GE 12054 HBS-Spezial...
-
Seite 28: Ersatzteile
Ersatzteile 317807130 Schutz Voltmeter Stundenzähler Auslösespule Hauptschalter Instrumentenschiene Isolationsüberwachung Distanzhalter 201308039 Frontblech GR0027020 259107241 Steckdose Typ 23, 16 A, 230 V Steckdose CEE 16 A, 400 V, 3P+N+T 305907270 Betriebs und Service Handbuch 27.08.2012 28/38 Aggregat MOSA GE 12054 HBS-Spezial... - Seite 29 Kühllufteinlass Brennstofftank Tank-Deckel Instrumententafel Rahmen Batteriekasten Batterie Batteriedeckel Generatordeckel ZS 010 Batterieschalter Hauptschalter Betriebs und Service Handbuch 27.08.2012 29/38 Aggregat MOSA GE 12054 HBS-Spezial...
- Seite 30 Rundgummilager U-Scheibe Generator GTS IP54 DWG 12,5/6-2 EE HONDA GX 630 Rundgummilager Betriebs und Service Handbuch 27.08.2012 30/38 Aggregat MOSA GE 12054 HBS-Spezial...
-
Seite 31: Elektrische Prüfung
Arbeitsgemeinschaft Innerschweiz Material (AGIM) Elektrische Prüfung Merkblatt Nr Aggregat MOSA GE 12054 HBS-Spezial (THM) (12 kVA) 6.1 Vorbereitungscheckliste Zustandskontrolle Optische Kontrolle des Aggregates: Bedienungselemente, Transportgestell und Räder auf mech. Schäden und lose Verbindungen kontrollieren Treibstoff Sofern der Treibstoff bereits ein Jahr alt ist: auswechseln Treibstofftank entleeren (über Benzinleitung) - Seite 32 (z.B. 8 Scheinwerfer ZS 1000 W ab allen drei Steckdosen, mit Verteilbox) Prüfung Prüfung elektrische Sicherheit gemäss elektr. Sicherheit "Prüfprotokoll elektrische Sicherheit" 6.2 Aggregat MOSA GE 12054 HBS-Spezial (12 kVA) Betriebs und Service Handbuch 12.01.2012 32/38 Aggregat MOSA GE 12054 HBS-Spezial...
-
Seite 33: Prüfprotokoll Elektrische Sicherheit
Multimeter/Ohmmeter verwendet werden dürfen. Der Messstrom bei Widerstandsmessungen im Ohm-Bereich muss mindestens 200 mA betragen. Werkzeug: Steckschlüssel 8 mm Vorbereitungsarbeiten ausführen □ gemäss Vorbereitungscheckliste 6.1 (mechanische Voraussetzungen für die elektr. Prüfung) Betriebs und Service Handbuch 12.01.2012 33/38 Aggregat MOSA GE 12054 HBS-Spezial... - Seite 34 Alarm: ca. 100 kΩ / Fault: 32 - 46 kΩ Damit die gesam- te Verdrahtung gemessen wer- Kontrolle, ob Lei- den kann, muss □ tungsschutzschalter sichergestellt eingeschaltet sind sein, dass alle (Schalter oben) Leitungsschutz- schalter einge- schaltet sind. Betriebs und Service Handbuch 12.01.2012 34/38 Aggregat MOSA GE 12054 HBS-Spezial...
- Seite 35 ..Steckdosen. □ Nötigenfalls auf Funktionsprüfung: Nullstellung des Voltmeters prüfen "0" stellen. Bedienungsvor- □ Aggregat starten schrift warmlaufen lassen (ca. 5 Min) (unter Abdeckung Motor) Betriebs und Service Handbuch 12.01.2012 35/38 Aggregat MOSA GE 12054 HBS-Spezial...
- Seite 36 L3-N: __________V Messen mit Mul- □ Frequenz ohne Belastung überprüfen: timeter an CE 16- Sollwert 50,5 - 53 Hz ___________Hz Steckdose. □ Visuelle Prüfung Zähler muss lau- Betriebsstundenzähler. fen. Betriebs und Service Handbuch 12.01.2012 36/38 Aggregat MOSA GE 12054 HBS-Spezial...
- Seite 37 Aggregat nicht in Betrieb genommen werden! □ Solche defekte Geräte sind der zuständigen regionalen Reparaturstelle (RRSt) zusammen mit dieser ausgefüllten Checkliste zur Überprüfung/Reparatur zu- zuführen. □ Treibstoff auffüllen □ Eintrag Kontrollheft Betriebs und Service Handbuch 12.01.2012 37/38 Aggregat MOSA GE 12054 HBS-Spezial...
- Seite 38 Datum: ... . . Unterschrift: ....Aufbewahrungspflicht: Dieses Prüfprotokoll ist mindestens bis zur nächsten Prüfung aufzubewahren Betriebs und Service Handbuch 12.01.2012 38/38 Aggregat MOSA GE 12054 HBS-Spezial...
