Tyco Cellular 3G9080 Installationsanleitung

3G9080/3G9080-EU/3H9080/LE9080 and GS9080 Cellular Alarm
Communicator Installation Instructions
29010548R002
Wichtig: Verwenden Sie diese Anleitung in Verbindung mit dem PowerSeries Pro Referenz-Handbuch. Beachten Sie
alle Sicherheitshinweise in der Anleitung. Vergewissern Sie sich vor der Inbetriebnahme, dass die Zentrale vollständig
montiert und geschlossen ist.
Sicherheitshinweis: Alle Wartungsarbeiten, außer dem Austausch des Notstromakkus, dürfen nur durch
Wartungspersonal durchgeführt werden. Verwenden Sie nur zugelassenes Zubehör mit diesem Gerät. Beachten und
respektieren Sie alle örtlichen Bestimmungen bezüglich der elektrischen Vorschriften. Diese Anleitung enthält
Informationen über Einschränkungen in Bezug auf die Verwendung und Funktion des Produkts sowie über die Haf-
tungsbeschränkungen des Herstellers. Lesen Sie die gesamte Bedienungsanleitung aufmerksam durch. Für Warnmeldungen
siehe PowerSeries Pro Alarmsystem Referenz-Handbuch. Das Wählgerät darf nur durch Fachpersonal installiert und nur
in Umgebungen mit einem maximalen Verschmutzungsgrad 2 und einer Überspannungskategorie II in nicht gefährdeten
Bereichen in geschlossenen Räumen verwendet werden. Beachten Sie diese Anleitungen sowie die Anleitungen im
Benutzerhandbuch der Alarmzentrale.
Modelle: Alle Modelle sind mit den Alarmzentralen HS3032 und HS3128 kompatibel. Das Wählgerät unterstützt die
Übertragung von Zentralen- und Wählgerätereignissen über HSPA/GPRS oder LTE. Die Wählgeräte sind mit den
folgenden Sur-Gard-Empfängern kompatibel: SG-System I V1.4+, SG-System II V2.14+, SG-DRL3-IP V2.36+, SG-DRL4-IP
V1.29+ und SG-DRL5-IP V1.05+ (erforderlich für visuelle Verifizierungsunterstützung).
Technische Spezifikationen
Die folgenden technischen Spezifikationen gelten für alle Modelle.
Eingangsspannung: 3,4 - 4,2 V, nominal 3,8 V (geliefert durch Host-Alarmzentralen HS3032 und HS3128).
Stand-by-Strom: 12 - 28 mA bei 3,8 V.
Alarmstrom (Übertragung): 750 mA bei 3,8 V (max. Durchschnitt).
Betriebstemperatur: -10 °C bis 55 °C. UL/ULC hat nur einen verifizierten Betriebsbereich von 0 °C bis 49 °C.
Relative Luftfeuchtigkeit: 5 % bis 93 %, nicht kondensierend.
Mechanische Spezifikationen: 81 x 61 x 11 mm (B x L x H); Gewicht 25 g.
Modell Market Betriebsfrequenz (MHz)
LE9080 - UL/ULC- Kanada, USA 3G - B5: UL: 824 – 849, DL: 869 – 894
B2: UL: 1850 – 1910, DL: 1930 – 1990
gelistet
4G - B12: UL: 699 – 716, DL: 729 – 746
B13: UL: 777 – 787, DL: 746 – 756
B5: UL: 824 – 849, DL: 869 – 894
B4: UL: 1710 – 1755, DL: 2110 – 2170
B2: UL: 1850 – 1910, DL: 1930 – 1990
3G9080 - UL/ULC Argentinien, 2G - B5: UL: 824 – 849, DL: 869 – 894
gelistet Kanada, USA B2: UL: 1850 – 1910, DL: 1930 – 1990
3G - B5: UL: 824 – 849, DL: 869 – 894
B2: UL: 1850 – 1910, DL: 1930 – 1990
3G9080-EU – CE- Europa 2G - B8: UL: 880 – 915, DL: 925 – 960
B3: UL: 1710 – 1785, DL: 1805 – 1880
konform
3G - B8: UL: 880 – 915, DL: 925 – 960
B1: UL: 1920 – 1980, DL: 2110 – 2170
GS9080 – CE- Europa 2G - B8: UL: 880 – 915, DL: 925 – 960
B3: UL: 1710 – 1785, DL: 1805 – 1880
konform
3H9080 - UL/ULC- Kanada, USA 3G - B5: UL: 824 – 849, DL: 869 – 894 B2:
UL: 1850 – 1910, DL: 1930 – 1990
gelistet
SIM-Karte einsetzen und entfernen
! Seien Sie beim Umgang mit der SIM-Karte vorsichtig. Um Schäden an der SIM-Karte zu vermeiden, achten Sie darauf,
dass keine verbogenen oder verkratzten Kontakte vorhanden sind.
Zum Einsetzen und Entfernen der SIM-Karte folgen Sie den nachstehenden Schritten:
Setzen Sie die SIM-Karte in den Halter ein oder entnehmen Sie sie. Die Kerbe an der Ecke der SIM-Karte muss mit
l
der Kerbe an der Unterseite des Halters übereinstimmen.
Wählgerät installieren und austauschen
Hinweis
: Bevor Sie das Wählgerät installieren, vergewissern Sie sich beim örtlichen Dienstanbieter, dass ein aktives
Netzwerk in der Umgebung vorhanden ist.
Gerät öffnen
Zum Öffnen des Geräts folgen Sie den nachstehenden Schritten:
Trennen Sie die Stromversorgung der Alarmzentrale ab, indem Sie das Netzkabel und den Notstromakku entfernen.
l
Wählgerät installieren
Zur Installation des Wählgeräts folgen Sie den nachstehenden Schritten.
1.
Entfernen Sie auf den neuen Wählgerät, sofern erforderlich, die Metallschutzkappe auf dem 24-PIN CON1-Anschluss.
2.
Richten Sie die drei Bohrungen auf dem Wählgerätemodul mit den Kunststoffklammern auf der Alarmzentrale aus
und achten Sie darauf, dass die 24-PIN-Anschlüsse mi den entsprechenden Stiften auf der Zentrale ausgerichtet sind.
(Siehe Abbildung 3).
3.
Drücken Sie das Modul vorsichtig auf die Alarmzentrale.
4. Zum Befestigen der Antenne setzen Sie je eine Nylon-Unterlegscheibe auf beiden Seiten der Bohrung auf der
Zentrale an und schrauben Sie das Kabel an der Antenne an. Siehe Abbildungen 4 und 5.
5.
Drücken Sie den Hauptantennenkabelstecker vorsichtig auf den Anschluss mit der Bezeichnung JK2 – Main Ant auf
der Hauptplatine. Wiederholen Sie dien Schritt für die Diversity-Antenne und schließen Sie sie am Anschluss mit der
Bezeichnung JK1 – Div Ant auf der Hauptplatine an.
© 2018Tyco Security Products. AllRights Reserved.Tech Support:1-800-387-3630(Canada & U.S.) or 905-760-3000 www.dsc.com
The trademarks,logos,andservice marks displayedon this document are registeredinthe United States and/or other countries.Eine missbräuchliche Nutzung der Markenist verbotenundTyco setzt seine geistigen Eigentumsrechte aggressiv mit allen rechtlichenMittelndurch, einschließlichstrafrechtlicher Verfolgung, wennnötig.Alle Marken, die nicht Tyco gehören,stehenim
Eigentum der jeweiligenRechteinhaber und werdenmit Zustimmung oder entsprechendder anwendbarenGesetze verwendet.Product offerings andspecifications are subject to change without notice.Die Produkte könnenvon denAbbildungenabweichen. Nicht alle Produkte enthalten alle Ausstattungsmerkmale.Availability varies by region; contact your sales representative
6. Legen Sie an der Alarmzentrale Strom an, indem Sie das Stromversorgungsmodul anschließen.

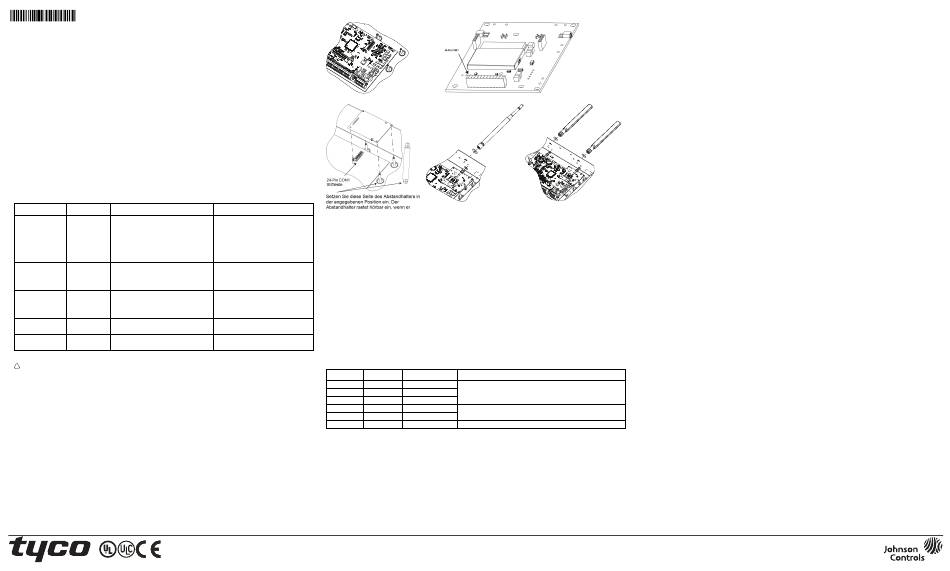

Abbildung 1: Zentrale vorbereiten
Typische Antennenverstärkung (dBi)
Abbildung 3: Wählgerät installieren
1,3
Wählgerät austauschen
6,8
1,2
Hinweis : Für Zentralen mit installiertem Wählgerät verwenden Sie das Schaumstoffkissen im Gerät oder das
2,2
Schaumstoffkissen, das für das autonome Mobilfunk-Wählgeräte-Kit mitgeliefert wurde.
1,3
Zum Austauschen des Wählgeräts folgen Sie den nachstehenden Schritten.
4,6
1.
Trennen Sie die Stromversorgung der Alarmzentrale ab, indem Sie den Transformator und den Notstromakku
6,8
entfernen.
1,4 2. Entfernen Sie vorsichtig die Haupt- und Diversity-Antennenkabel von der Hauptplatine.
3.
6,7 Lösen Sie die Abstandhalter und ziehen Sie das Wählgerät nach oben von den Anschlussstiften ab.
1,4 4. Folgen Sie den Schritten 1- 6 in Wählgerät installieren.
6,7
Wählgerätekonfiguration
2,0 Für Informationen zur Konfiguration des Wählgeräts siehe PowerSeries Pro Alarmsystem Referenz-Handbuch.
4,6
Standorttest
2,0
Zur Gewährleistung, dass das Wählgerät mit einer starken Signalverbindung aktiv ist, gehen Sie mit der PowerSeries Pro
6.7/2.8
Zentrale an den gewünschten Standort und führen Sie die nachstehenden Schritte aus.
2,0
1.
Achten Sie darauf, dass die SIM-Karte aktiviert wurde.
2. Rufen Sie mit dem Bedienteil den Standorttest über die Errichterprogrammierung [*][8][Errichtercode][850] auf.
3.
Zeichnen Sie die Anzahl der auf dem LCD Bedienteil angezeigten Balken auf.
1,3
4. Vergleichen Sie mit der Anzahl der Balken in der Spalte CSQ-Levels, die in der folgenden Tabelle angezeigt werden.
6,8
5.
Werden 3 oder mehr Balken angezeigt, ist der Standort gut und es ist keine weitere Aktion erforderlich.
6.
Werden 2 oder weniger Balken angezeigt, ist der Standort schlecht und das Wählgerät muss umgesetzt oder eine
externe Antenne sollte zur Verbesserung der Signalstärke verwendet werden.
Signalstärke CSQ-Level
5 Balken 14 und höher
4 Balken 11 bis 13
3 Balken 7 bis 10
2 Balken 5 bis 6
1 Balken 1 bis 4
Kein Signal 0
Störungen anzeigen
Für Informationen zur Anzeige von Störungen siehe PowerSeries Pro Alarmsystem Referenz-Handbuch.
Eingeschränkte Garantie
Digital Security Controls (DSC) garantiert, dass das Produkt unter normalen Nutzungsbedingungen für einen Zeitraum von 12 Monaten
ab Verkaufsdatum frei von Material- und Verarbeitungsmängeln ist und DSC wird zur Erfüllung dieser Garantie nach eigenem
Ermessen das mangelhafte Gerät nach Einsendung des Geräts an sein Reparaturcenter ersetzen oder reparieren. Diese Garantie
erstreckt sich ausschließlich auf Mängel an Teilen und in der Verarbeitung und nicht auf Transportschäden, Schäden außerhalb der
Kontrolle von Digital Security Controls wie Blitzschlag, Überspannung, mechanische Einwirkung, Wasserschäden oder Schäden wegen
missbräuchlicher und unsachgemäßer Verwendung oder wegen Veränderungen am Gerät. Die vorstehende Garantie gilt nur für den
Ersterwerber und ersetzt alle anderen ausdrücklichen oder implizierten Garantien und alle anderen Verpflichtungen oder Haftungen
seitens Digital Security Controls. Digital Security Controls gestattet keinen anderen Personen die Handlung in seinem Auftrag, um
diese Garantien zu ändern oder zu modifizieren, noch andere Garantien oder Haftungen bezüglich dieses Produkts zu übernehmen.
In keinem Fall haftet Digital Security Controls für direkte, indirekte oder Folgeschäden, entgangener Gewinn, Zeitverlust oder
sonstige Verluste, die dem Käufer im Zusammenhang mit dem Kauf, der Installation, dem Betrieb oder dem Ausfall des Produkts
entstehen. Warnung: Digital Security Controls empfiehlt, dass das gesamte System regelmäßig getestet wird. Trotz regelmäßiger Tests
Abbildung 2: Wählgerät vorbereiten
Abbildung 4: Eine Antenne installieren Abbildung 5: Zwei Antennen installieren
Signalpegel (dBm) Errichteraktion
-84 und höher Standort ist GUT.
-90 bis -85
-98 bis -91
-102 bis -99 Standort ist SCHLECHT. Nicht für Mobilfunkbetrieb geeignet
-108 bis -103
-108,8 Überprüfen Sie, ob Ihre Region durch Mobilfunk abgedeckt ist.
und aufgrund, jedoch nicht hierauf beschränkt, krimineller Sabotage oder Stromausfall, ist es möglich, dass dieses Produkt nicht
erwartungsgemäß funktioniert.
