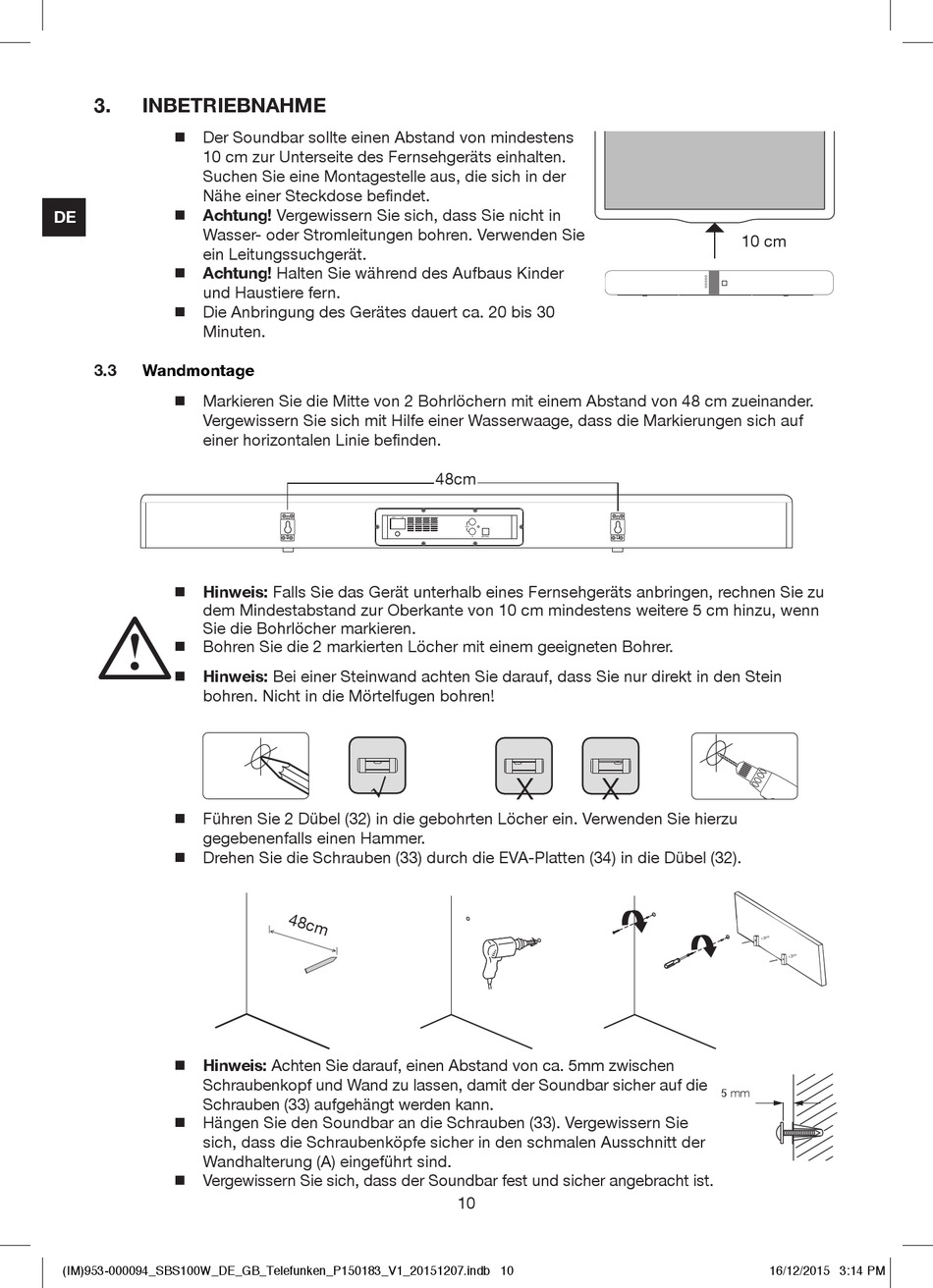

3. INBETRIEBNAHME
„ Der Soundbar sollte einen Abstand von mindestens
10 cm zur Unterseite des Fernsehgeräts einhalten.
Suchen Sie eine Montagestelle aus, die sich in der
Nähe einer Steckdose befindet.
„ Achtung! Vergewissern Sie sich, dass Sie nicht in
DE
Wasser- oder Stromleitungen bohren. Verwenden Sie
ein Leitungssuchgerät.
„ Achtung! Halten Sie während des Aufbaus Kinder
und Haustiere fern.
„ Die Anbringung des Gerätes dauert ca. 20 bis 30
Minuten.
3.3

Wandmontage

„ Markieren Sie die Mitte von 2 Bohrlöchern mit einem Abstand von 48 cm zueinander.
Vergewissern Sie sich mit Hilfe einer Wasserwaage, dass die Markierungen sich auf
einer horizontalen Linie befinden.
„ Hinweis: Falls Sie das Gerät unterhalb eines Fernsehgeräts anbringen, rechnen Sie zu
dem Mindestabstand zur Oberkante von 10 cm mindestens weitere 5 cm hinzu, wenn
Sie die Bohrlöcher markieren.
„ Bohren Sie die 2 markierten Löcher mit einem geeigneten Bohrer.
„ Hinweis: Bei einer Steinwand achten Sie darauf, dass Sie nur direkt in den Stein
bohren. Nicht in die Mörtelfugen bohren!
„ Führen Sie 2 Dübel (32) in die gebohrten Löcher ein. Verwenden Sie hierzu
gegebenenfalls einen Hammer.
„ Drehen Sie die Schrauben (33) durch die EVA-Platten (34) in die Dübel (32).
„ Hinweis: Achten Sie darauf, einen Abstand von ca. 5mm zwischen
Schraubenkopf und Wand zu lassen, damit der Soundbar sicher auf die
Schrauben (33) aufgehängt werden kann.
„ Hängen Sie den Soundbar an die Schrauben (33). Vergewissern Sie
sich, dass die Schraubenköpfe sicher in den schmalen Ausschnitt der
Wandhalterung (A) eingeführt sind.
„ Vergewissern Sie sich, dass der Soundbar fest und sicher angebracht ist.
(IM)953-000094_SBS100W_DE_GB_Telefunken_P150183_V1_20151207.indb 10
Der Soundbar sollte einen Abstand von mindestens 7,5 cm zur Unterseite des

Fernsehgeräts einhalten. Suchen Sie eine Montagestelle aus, die sich in der Nähe eine
Achtung! Vergewissern Sie sich,

dass Sie nicht in Wasser- oder
Stromleitungen bohren. Verwenden Sie ein
Leitungssuchgerät.
Achtung! Halten Sie während des Aufbaus

Kinder und Haustiere fern.
Die Anbringung des Gerätes dauert ca. 20

bis 30 Minuten.
3.3 Wandmontage
Markieren Sie die Mitte von 2 Bohrlöchern mit einem Abstand von 40 cm zueinande

Vergewissern Sie sich mit Hilfe einer Wasserwaage, dass die Markierungen sich auf ei
40 cm
48cm
Hinweis: Falls Sie das Gerät unterhalb eines Fernsehgeräts anbringen, rechnen Sie zu

dem Mindestabstand zur Oberkante von 7,5 cm mindestens weitere 5 cm hinzu, wenn
Sie die Bohrlöcher markieren.
10
10 cm ≥ 7,5 cm
40 cm
8
5 mm 5 mm
5 mm
