Intercom Server GE 800
Einschubgehäuse in 19"-Technologie mit 14 freien Einschubplätzen im Europakar-
ten-Format. Fix vergebene Einschubplätze für die im Lieferumfang enthaltene G8-
GEP Prozessorkarte, G8-NET Vernetzungskarte und G8-GEN Netzteilkarte.
Lieferumfang
GE 800 Gehäuse
G8-GEN (Netzteilkarte)
G8-GEP (Prozessorkarte)
G8-NET (Vernetzungskarte)
G8A-GEN (Anschlussprint)
G8A-NET (Anschlussprint)
Je nach Variante: länderspezifischer Trafo
Anschluss G8A-GEN
G8A-GEN
Eingang
Musik /
Alarm
MU1
1
MU2
Potential-
IN1
2
freie
Kontakte 3
IN2
4
5
S1
S2
S1W S1W
S1 S1
Programmier-Buchse
S2W S2W
(parallel zu G8-GEN)
S2 S2
+30V
DC
Spannungsversorgung
oder
24V AC GE 800
AC
24V AC
z.B.:
Anschlußpunkt für
Türöffner Erdungsarmband
Erdung
Stromversorgung
Installation
Anschlussprints
Einschubkarten Werkzeug zum
Entfernen von
Anschlussprints
Anschluss G8A-NET
1....GND
(Shield)
6
2....TXD
7
3....RXD
UPLINK Ethernet (Vernetzung und Konfiguration)
8 4....NC
5....GND
9
6....NC
7....NC
8....NC
DOWNLINK
9....NC
Verbindung zu Netzwerkkarten (G8-CNET-W, G8-CNET-E1)
OUT (GEV)
oder GE 700 (G7-GEV)
IN (GEV)

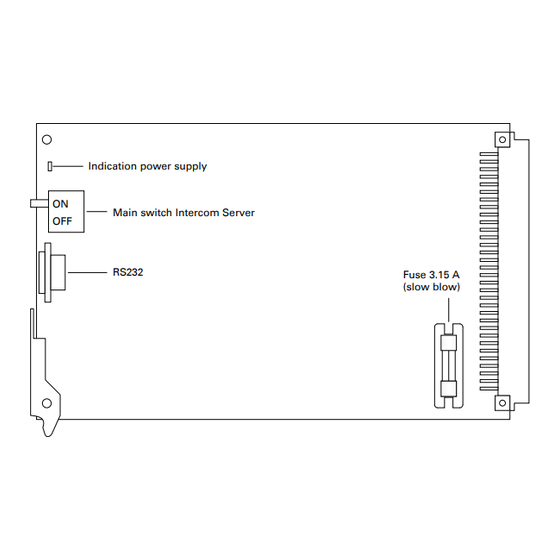

Karte G8-GEN
Anzeige Spannungsversorgung
EIN
Netzschalter Intercom Server
AUS
RS232 (für Konfiguration)
Sicherung 3,15AT
Karte G8-GEP
Status LED
1
2
3
4
DIP-Schalter
Aktuelle Software und Dokumentation
Für den Download der aktuellen Software und
Dokumentation, geben Sie den PIN-Code (siehe
rechts) auf www.software-manuals.com ein.
Achtung
Beschädigte Netzleitungen des Trafos dürfen keinesfalls repariert oder getauscht werden, bei de-
fekten Leitungen ist der Trafo komplett zu tauschen.
Die Montage und Installation der Intercom Server und des Zubehörs darf ausschließlich durch
autorisiertes Fachpersonal erfolgen.
Warnung: Dies ist ein Produkt der Klasse A. Bei Betrieb in Wohnumgebungen kann es zu Funk-
störungen führen, gegen die der Anwender geeignete Abhilfemaßnahmen treffen muß.
Vor dem Austausch von Karten sind ESD-Schutzmaßnahmen zu ergreifen.
Als Anschlusspunkt für ein Handgelenks-Erdungsband dient die Erdungsklemme des An-
schlussprints G8A-GEN. Das Ein- und Ausstecken von Karten darf ausschließlich im span-
nungsfreien Zustand erfolgen.
In Umgebungen mit hoher elektromagnetischer Störaussendung (Industrieumgebungen) ist eine
Erdung des Intercom Servers erforderlich.
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie EMV-RL 2004/108/EG
in der letztgültigen Fassung.
Hierfür trägt das Gerät die CE-Kennzeichnung.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-GE800, Version: 1.2/0314
