18823 XL Auflagearm-Set
für 18811 Aufsatz
BESTIMMUNGSGEMÄSSER GEBRAUCH
Die beiden 400 mm langen Auflagerohre tragen
entsprechend tiefe Geräte auf der 2. Ebene
Sie ersetzen im Tausch die standardmäßigen
Auflagen (330 mm) des 18811 Aufsatzes
MERKMALE & FÄHIGKEITEN
- Tragkraft: 25 kg
- Ausbaufähig für dritte Ebene (= K&M 18822)
- verstellbar in Höhe, Neigung und Lage der Tiefe
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Bitte lesen und beachten Sie sorgfältig diese Anleitung. Sie informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir
empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. Tragkraft: 25 kg
- HINWEIS: Die größere Tiefe der Auflage führt
-
möglicherweise zur Verlagerung des Schwer-
-
punktesder kompletten Installation nach hinten.
-
Deshalb gilt es zu beachten:
-
a. Reihenfolge beim Beladen:
- a.
anfangs die 1. - dann die 2. - und zuletzt die 3. Ebene
-
b. Reihenfolge beim Entladen:
- b.
anfangs die 3. - dann die 2. - und zuletzt die 1. Ebene
-
c. die maximale Tragkraft der 3. Ebene (18822) beträgt
- c.
nunmehr 12 kg statt 15 kg
- Beachten Sie die Sicherheitshinweise des Keyboard-
-
ständers (»Omega« 18810, 18820) sowie des
-
Aufsatzes (18811). U.a.:
- Rast-Klemmschraube stets fest anziehen
- Auf feste Verschraubung mit dem Stativ achten
- Auflagerohre b sind untereinander immer auf
-
gleiche Höhe, Tiefe und Neigung einzustellen
- Auflagegummis a so platzieren, dass das
-
Keyboard möglichst sicher und wackelfrei aufliegt.
AUFBAUANLEITUNG

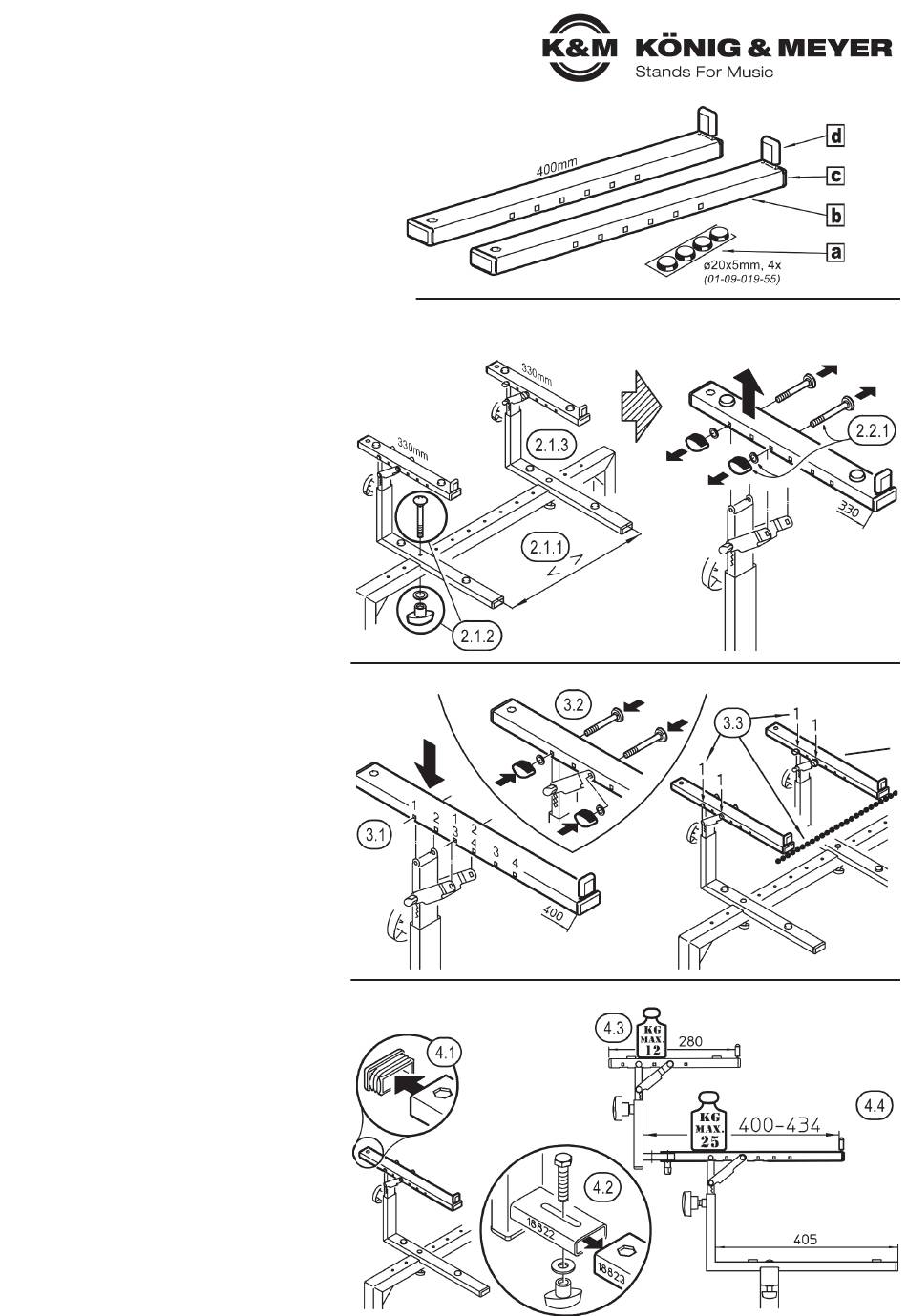

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden
und soweit erkennbar in Ordnung sind
a Auflagegummis ø 20 x 5 mm, selbstklebend (4x)
b Auflagerohr 440 mm lang (2x)
c Abschlusskappe (4x)
d Gummischoner (Anschlag) (2x)
2. VORBEREITUNG des 18811 Aufsatzes
2.1 18811 Aufsatz ggf. am »Omega« befestigen.
2.1.1 Gewünschten Abstand der beiden Auflagen festlegen.
2.1.2 L-Grundrohre mittels Schloßschrauben, U-Scheiben
2.1.2
und Klemmmuttern an das Querrohr schrauben.
2.1.3 Zweites Aufsatzrohr in gleicher Weise montieren.
2.2 Bisherige Auflagerohre (330 mm) demontieren.
2.2.1 Die gelösten Schraubverbindungen aufbewahren.
3. MONTAGE der 18823 XL Auflagearme
3.
am 18811 Aufsatz
3.1 Erstes Auflagerohr an den 18811 Aufsatz anlegen, wobei
3.1
auf die gewünschte Position der Tiefe (4 Möglichkeiten)
3.1
zu achten ist - siehe Kapitel 7. AUFLAGENTIEFE.
3.2 Die aufbewahrten Schraubverbindungen 2.2.1 ver-
3.2
wenden um das 18823 Auflagerohr mit dem 18811
3.2
Aufsatz zu verschrauben. Die Richtung der Schrauben
3.2
ist frei wählbar.
3.3 HINWEIS: nun das zweite Auflagerohr montieren, wo-
3.3
bei auf gleiche Tiefe (Pos. 1-1...4-4) beider Auflagen
3.3
zu achten ist. Unterschiedliche Tiefen stellen eine
3.3
Gefährdung dar!
4. MONTAGE des 18822 Aufsatzes (3. Ebene)
4.
an den 18823 XL Auflagearmen
4.1 Hintere Abschlusskappen der XL Auflagerohre entfernen
4.2 Montage siehe Anleitung (Kap. 4) des Artikels 18822
4.2
Aufsatz
4.3 HINWEIS: Aus Balancegründen reduziert sich die max.
4.3
Tragkraft des 18822 Aufsatzes von 15 kg auf 12 kg.
4.4 HINWEIS: der Einsatz des 18822 begrenzt die Tiefe
4.4
der 18823 XL Auflagearme auf max. 434 mm.
1. BESTANDTEILE
2. VORBEREITUNG des Aufsatzes 18811
2.1 Montage 18811
3. MONTAGE der 18823 XL Auflagearme am 18811 Aufsatz
4. MONTAGE des 18822 Aufsatzes (3. Ebene) an den 18823 XL Auflagearmen
2.2 Auflagearme (330 mm)
demontieren
Komb.
1-1 : 1-1
2-2 : 2-2
3-3 : 3-3
4-4 : 4-4
2-3 : 3-3
18822-
3. Ebene
18823-
2. Ebene
18811-
1. Ebene
