WS4-CONV
1. DESCRIPCIÓN
Este convertidor permite la conexión de cualquier tipo de lector (Wiegand, de datos/fichas ISO2,
Dallas y RS-232) al bus local de las unidades de acceso. El convertidor adapta automáticamente sus
entradas (D1/CLK/Dal y D0/DTA/Rx) a la salida del lector.

2. ESPECIFICACIONES

• Consumo de corriente sin elementos externos: 30 mA
• Salida 13,8 V CC: máx. 300 mA
• Entrada manual
• Dimensiones (mm): 66 x 41

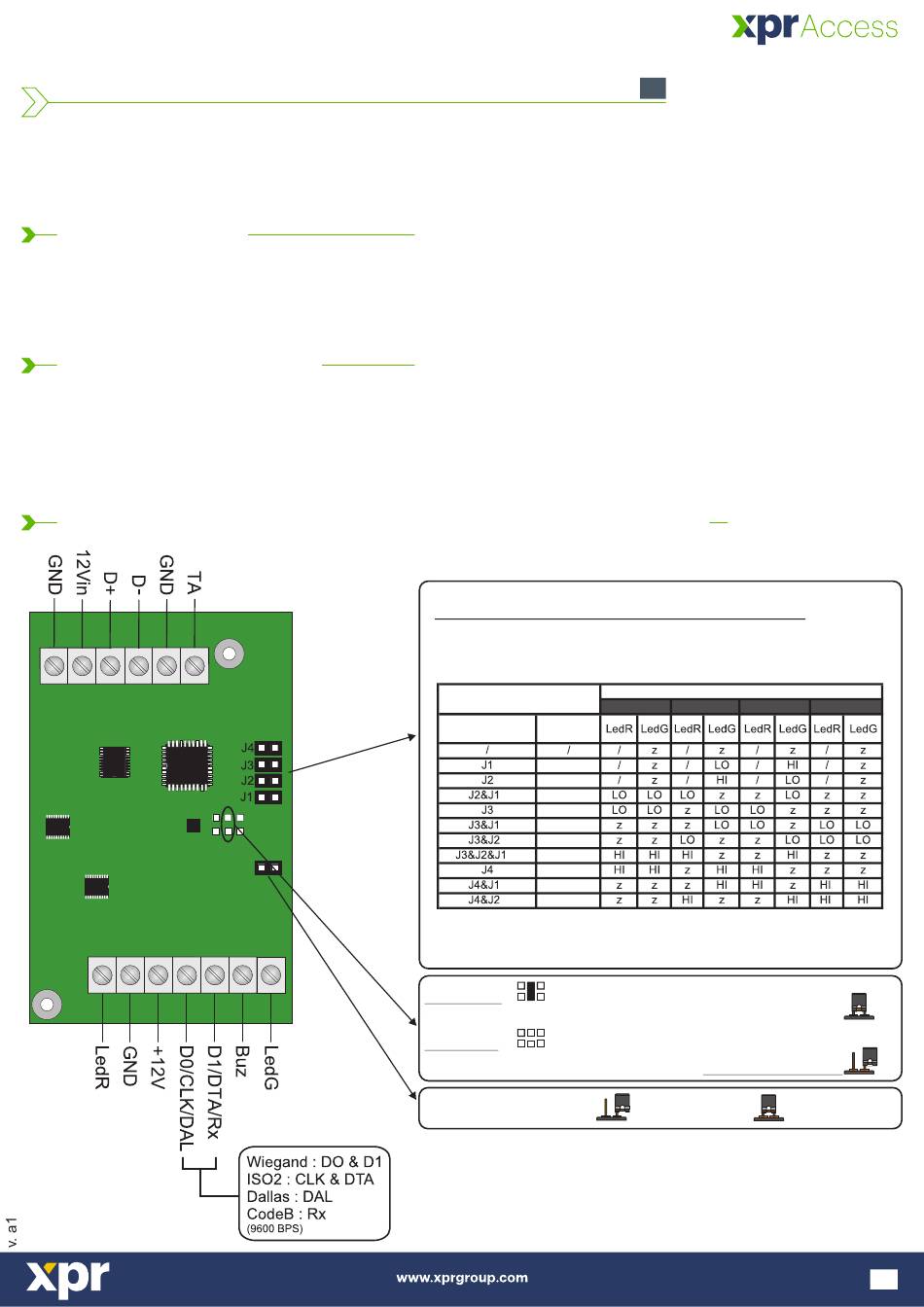

3. DESCRIPCIÓN DE PUENTES Y BLOQUES DE TERMINALES
Convertidor de Wiegand a RS485
MANUAL DE USUARIO
Configuración de los LED del lector
Para configurar el comportamiento de los LED, consulte el manual del lector y
coloque los puentes de acuerdo con la tabla siguiente.
Posiciones de
los puentes
z: Alta impedancia/three state
LO: 0 voltios
HI: +5 voltios
Puente cerrado:
Modo Wiegand: desactiva la posibilidad de utilizar un teclado Wiegand
Puente abierto:
Modo Wiegand: se puede utilizar un teclado Wiegand en la entrada D0/D1; el teclado
debe configurarse en una sola tecla - Wiegand de 8 bits - Complementado con Nibbles
Puente abierto: Dirección 0
Puente cerrado: Dirección 1
ES
Color de los LED del lector
Naranja
Rojo
Tipo
1 cable
1 cable
2 cables
2 cables
2 cables
2 cables
2 cables
2 cables
2 cables
2 cables
Dirección 0
Apagado
Verde
Dirección 1
1
