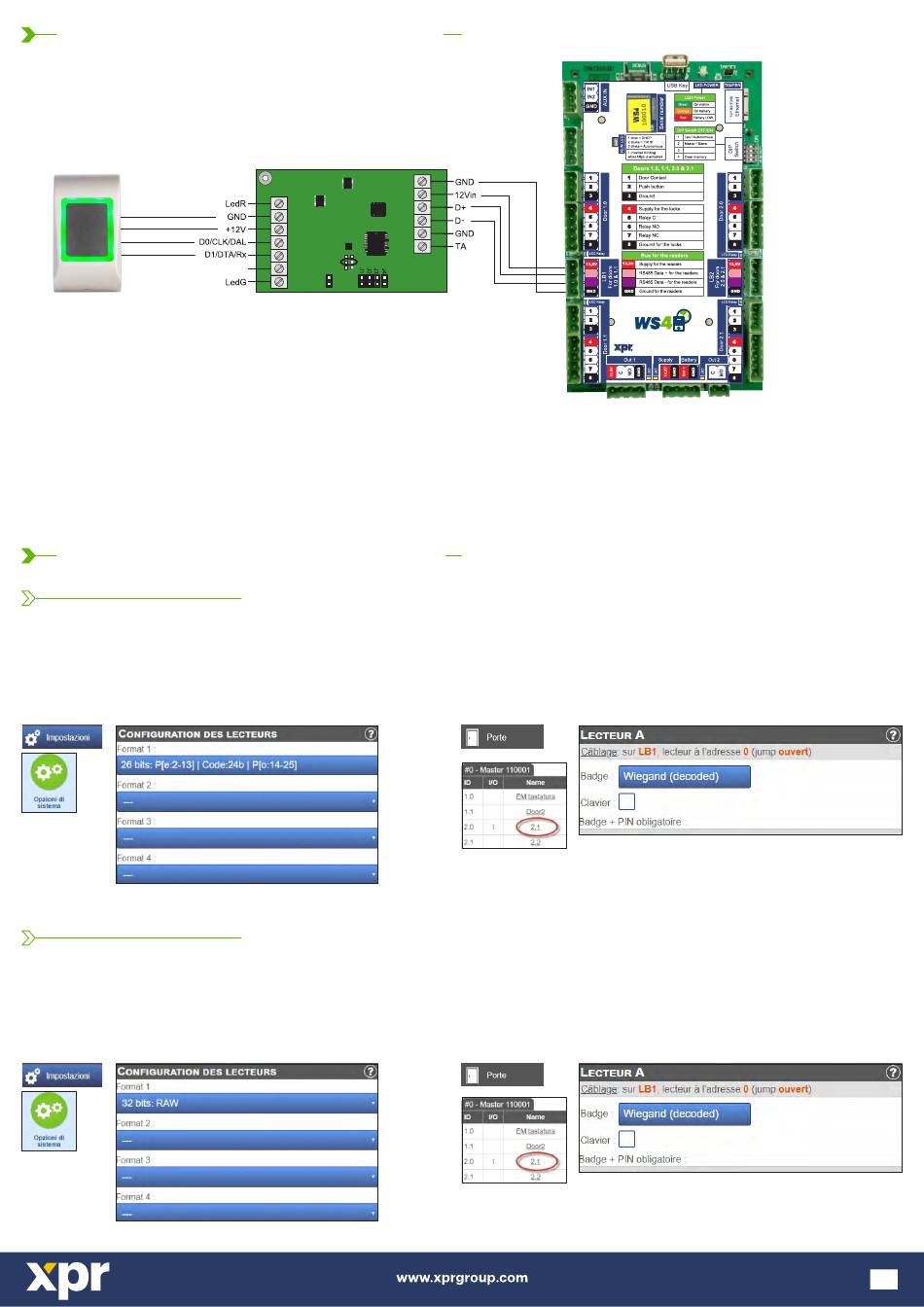

4. DIAGRAMMA DI CONNESSIONE

GND
+12V DC
D0
D1
Lettore
Wiegand
- Impostare l'uscita Wiegand desiderata del lettore.
- Collegare il lettore Wiegand al convertitore come mostrato nella figura precedente.
- Collocare il ponticello dell'indirizzo nel convertitore sull'indirizzo desiderato del convertitore , 0 o 1.
- Configurare i parametri del lettore nel software Ws4.

5. IMPOSTAZIONI DEL SOFTWARE

5.1 WIEGAND 26 BIT
In Impostazioni/Opzioni del sistema, selezionare "Wiegand 26bit", come mostrato nella figura
sottostante.
In Porte/Lettore/Scheda, selezionare "Wiegand decoded".
5.2 WIEGAND 32 BIT
In Impostazioni/Opzioni del sistema, selezionare "Wiegand 32bit RAW", come mostrato nella figura
sottostante.
In Porte/Lettore/Scheda, selezionare "Wiegand decoded".
Buzzer
WS4-CNV
Convertitore da Wiegand a Rs485
A A
B B
WS4
www.xprgroup.com
Controller
A
B
