GroJa BasicLine Montage- Und Pflegeanleitung Seite 2

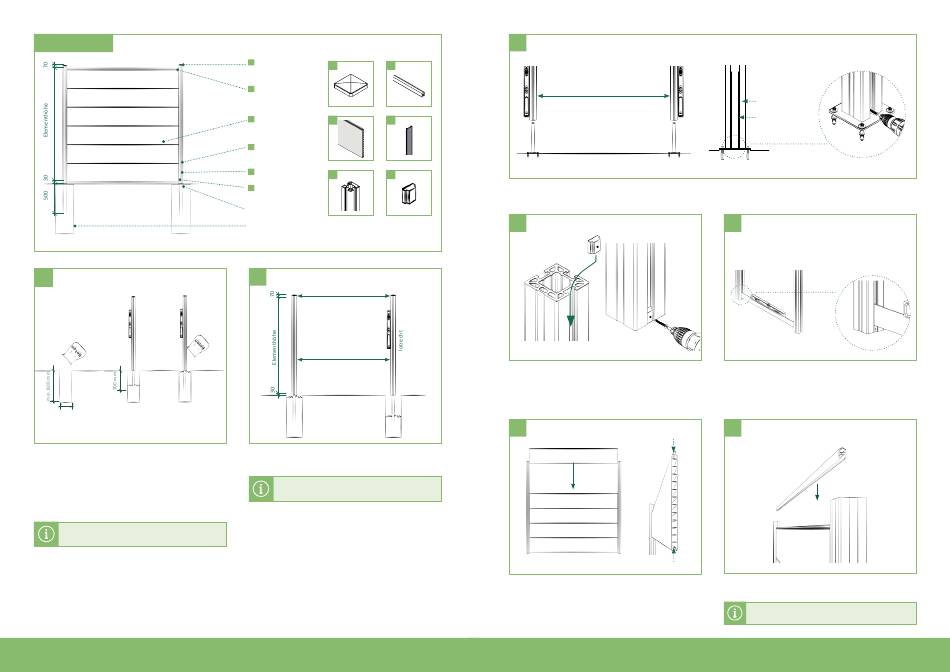

Elementübersicht
* optional
1
Fundamente erstellen
min. 300 mm
1|
Größe der Fundamente mindestens 300 x 300 x 800 mm
sowie unter Berücksichtigung der Bodenbeschaffenheit.*
Ungefähr die Hälfte des Erdloches mit Beton füllen und ver-
dichten. Anschließend die Pfosten setzen und ausrichten.
Das Erdloch komplett mit Beton füllen und verdichten.
Hinweis: *Weitere Angaben zum Fundament finden
Sie auf dem Merkblatt unter www.groja.de
GROEN & JANSSEN GmbH | Kunststoffvertrieb
Bei Rückfragen wenden Sie sich bitte an Ihren Fachhändler.
Pfostenkappe
1
1 2
Abschlussprofil
2
Füllungsprofil 3 4
3
Pfostenabdeckleiste*
4
Pfosten
5
5 6
Distanzstück
6
Konsole zum Aufdübeln*
Fundament
2
Pfosten setzen
Pfostenhöhe beachten
Pfostenabstand =
Füllungsbreite - 20 mm
2 |
Pfosten setzen.
Optional: Konsole zum Aufdübeln auf der nächsten
Seite 2a.
2a
Optional: Konsole zum Aufdübeln
Pfostenabstand = Füllungsbreite - 20 mm
2a | Ausrichtung der Konsolen bei aufgesteckten Pfosten, danach aufdübeln.
3
Distanzstücke einsetzen
3 |
Distanzstück hochkant in die Innenseite der Pfostennut
einschieben, bündig mit der Unterkante des Pfostens ab-
schließen, vorbohren und verschrauben.
5
Füllungselemente einsetzen
Feder
Nut
5 |
Die Füllungselemente nacheinander von oben einschie-
ben, dabei die Feder der Füllungselemente nach oben aus-
richten.
GROEN & JANSSEN GmbH | Kunststoffvertrieb
Bei Rückfragen wenden Sie sich bitte an Ihren Fachhändler.
Pfostenüberzug
Konsole
4
Distanzstücke einsetzen
4 |
Zuerst auf einer Seite das Distanzstück befestigen. Das
Distanzstück der zweiten Seite mit Hilfe eines Füllungsele-
mentes und einer Wasserwaage ausrichten und befestigen.
6
Füllungselemente einsetzen
6 |
Mit dem Abschlussprofil abschließen.
Hinweis: Für extra Stabilität empfehlen wir die Stahl-
verstärkung. Einsetzen der Verstärkung siehe 6a.
