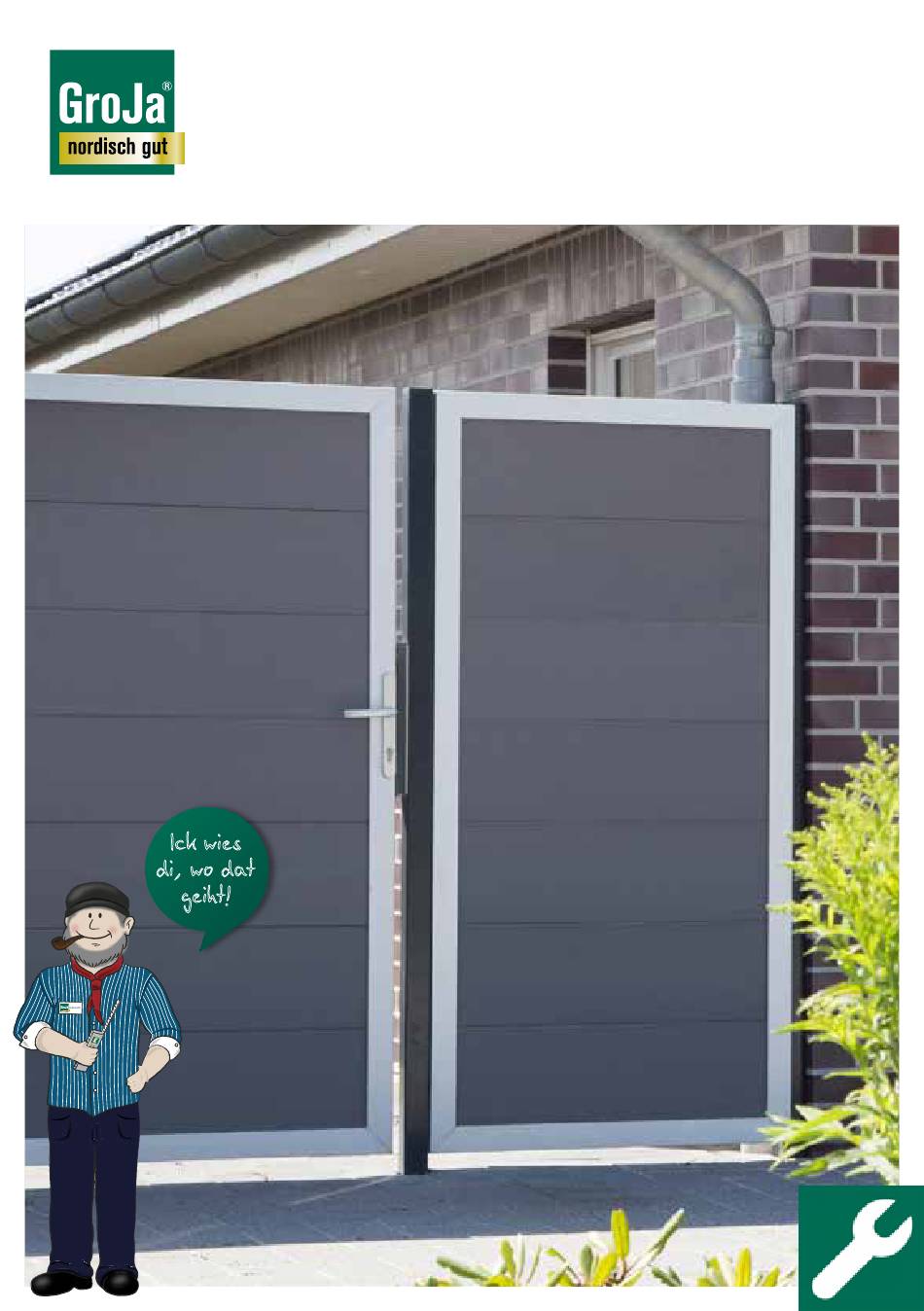

- Seite 1 GroJaSolid Steckzaun, GroJaLumino & GroJaViento Montage- und Pflegeanleitung Ick wies di , wo dat geiht!
-
Seite 2: Werkzeuge & Materialien
Werkzeuge & Materialien Die vorliegende Montageanleitung dient zur Un- Nützliche Werkzeuge & Arbeitsmaterialien: • Spaten zum Ausheben der Pfosten-/Konsolen- terstützung bei der Errichtung von GroJaSolid Steckzaun, GroJaLumino und GroJaViento Toren! löcher • Holzleisten und Schraubzwingen zur Abstützung • Akkuschrauber oder Bohrmaschine mit Kreuz- Wichtig: Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig... - Seite 3 Elementübersicht Ansicht Vorderseite GroJaSolid Torpfosten NEU: Torpfosten- verstärkung GroJaLumino Pfosten GroJaViento Torpfosten NEU: Torpfosten- verstärkung 1035 mm Kiek mal up www.groja.de...
- Seite 4 30 mm Bodenabstand zum Element + Elementhöhe + 70 mm Pfostenüberstand. Der Ab- stand zwischen den Pfosten beträgt 1035 mm. Dieser Punkt bezieht sich nur auf GroJaSolid und Dieser Punkt bezieht sich nur auf GroJaSolid und GroJaLumino GroJaLumino 3 | Das Distanzstück von oben in die Aufnahme-...
- Seite 5 Dieser Punkt bezieht sich nur auf GroJaSolid 6 | Die Pfosten mit Holzleisten und Schraubzwin- 5 | Oberhalb des Distanzstückes empfehlen wir gen zum nachfolgenden Einbetonieren abstützen. in die Nut auf zwei Seiten eine weitere Schraube Nach dem Betonieren verbliebene Betonreste mit einem Abstand von mind.
- Seite 6 12 | In die Unterseite des Torblattes die Innens- 13 | Das Tor aufrichten, die Innensechskantschrau- echskantschraube mit Gleitlager und Metallun- be und Kunststoffunterlegscheibe (zwischen terlegscheibe einschrauben und in den unteren Scharnierwinkel und Torrahmen) einschrauben. Scharnierwinkel einsetzen. Kiek mal up www.groja.de...
- Seite 7 3 mm und 7,5 mm Bohrer vorbohren und mit einem M8 Gewindeschneider nachsetzen. 16 | Zu guter Letzt die beiden Pfostenkappen auf die Pfosten stecken - Fertig! Bitte beachten Sie unsere Pflegehinweise auf der Rückseite! Kiek mal up www.groja.de...
- Seite 8 Kappsäge und einem speziellen, feingezahn- Lager verlassen. ten Blatt für Metall oder mit einer Eisensäge zuschneiden. GROEN & JANSSEN GmbH | Kunststoffvertrieb | Gewerbestraße 16 | 26624 Georgsheil Tel. 0 49 42 / 99 25 - 0 | www.groja.de | info@groja.de...
