3.
Verwenden Sie die Wandhalterungsplatte, um vor der
Installation der Halterung die Löcher für die Spreizdübel zu
markieren und einen Zugang für den Kabelbaum zu
schaffen.
4.
Befestigen Sie die Wandhalterung mit den Spreizdübeln
an der Montagefläche.
5.

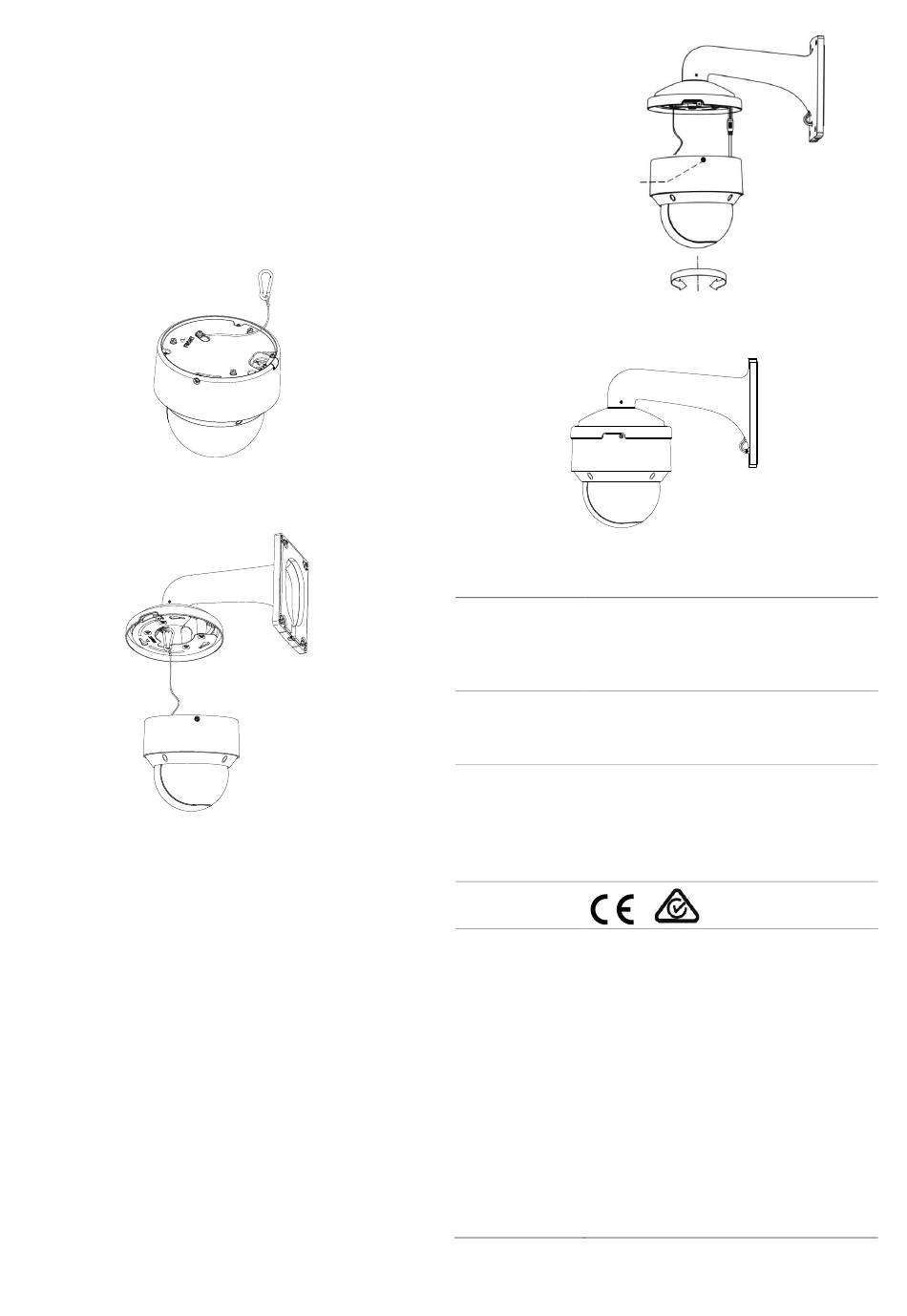

Fixieren Sie die Sicherungsschnur an der Basis der PTZ-
Kamera, wie in der Abbildung dargestellt. Stellen Sie
unbedingt sicher, dass die Öse am Ende der
Sicherungsschnur innerhalb des vertieften Bereichs der
PTZ-Basis platziert wird. Andernfalls kann die PTZ nicht
an der Adapterplatte verriegelt werden.
6.
Befestigen Sie die Sicherungsschnur an der Metalllasche
in der Glockenbasis-Wandhalterung, wie in der Abbildung
dargestellt.
7.
Verlegen Sie den PTZ-Kabelbaum durch die
Wandhalterung. Wenn Sie nicht alle Funktionen/Kabel
nutzen, sollten Sie diese hinter der PTZ-Adapterplatte
verstauen, damit diese nicht bei der Installation der PTZ
an der Wandhalterung stören.
8.
Richten Sie die PTZ-Kamera mit den Abstandshaltern auf
der Montageplatte aus. Drehen Sie die PTZ-Kamera im
Uhrzeigersinn auf der Montageplatte, um die Baugruppe
zu sichern. Stellen Sie dabei sicher, dass die Torx-
Schraube mit der Metalllasche an der Metalladapterplatte
ausgerichtet ist.
2 / 3
9.
Ziehen Sie die Torx-Schraube an der PTZ-Basis fest.
