6/6
Bosch Rexroth AG

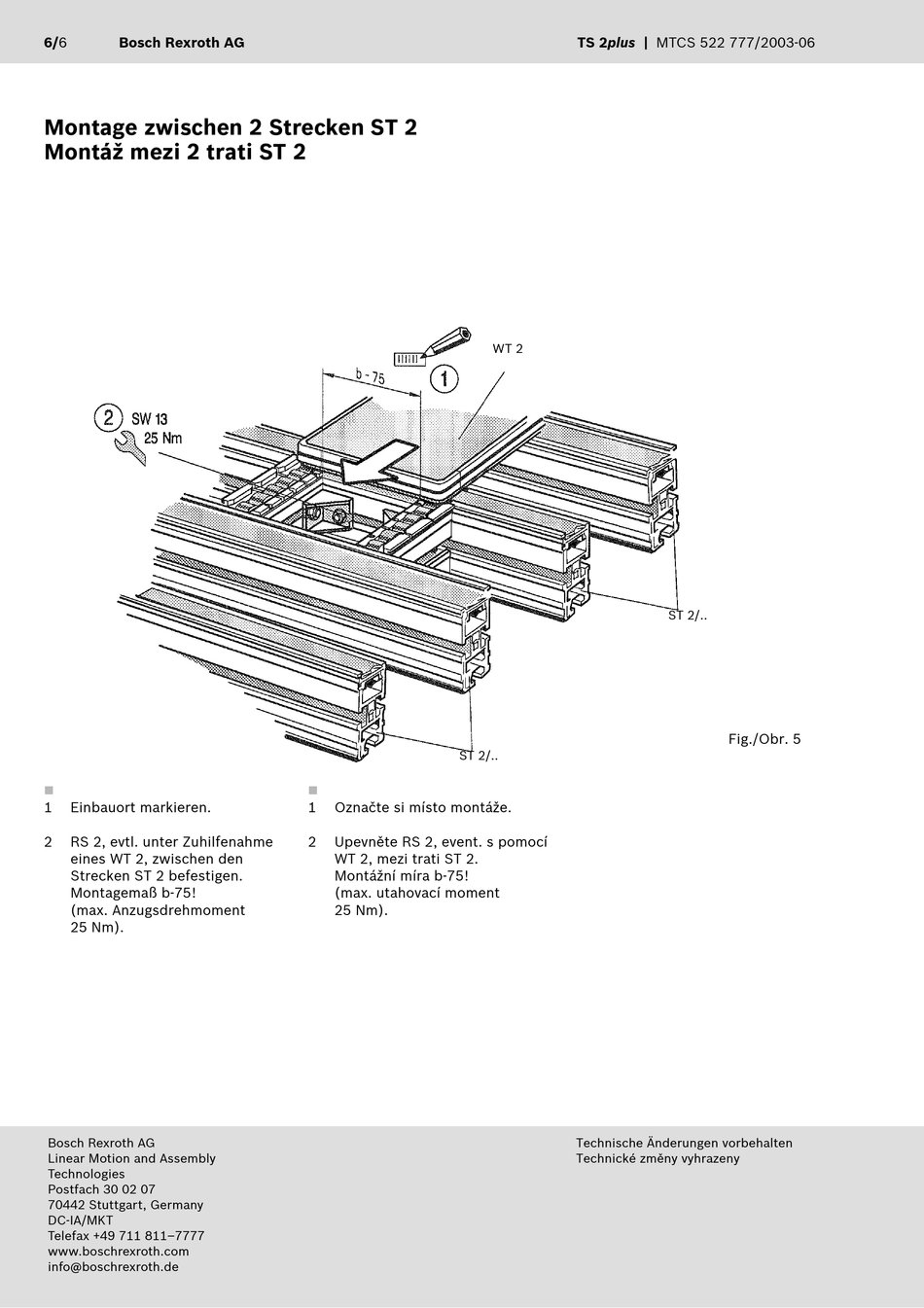

Montage zwischen 2 Strecken ST 2
Montáž mezi 2 trati ST 2
1
Einbauort markieren.
2
RS 2, evtl. unter Zuhilfenahme
eines WT 2, zwischen den
Strecken ST 2 befestigen.
Montagemaß b-75!
(max. Anzugsdrehmoment
25 Nm).
Bosch Rexroth AG
Linear Motion and Assembly
Technologies
Postfach 30 02 07
70442 Stuttgart, Germany
DC-IA/MKT
Telefax +49 711 811–7777
www.boschrexroth.com
info@boschrexroth.de
ST 2/..
1
Označte si místo montáže.
2
Upevněte RS 2, event. s pomocí
WT 2, mezi trati ST 2.
Montážní míra b-75!
(max. utahovací moment
25 Nm).
TS 2plus
TS 2plus | MTCS 522 777/2003-06
WT 2
Technische Änderungen vorbehalten
Technické změny vyhrazeny
ST 2/..
Fig./Obr. 5
