MTCS 522 777/2003-06 | TS 2plus

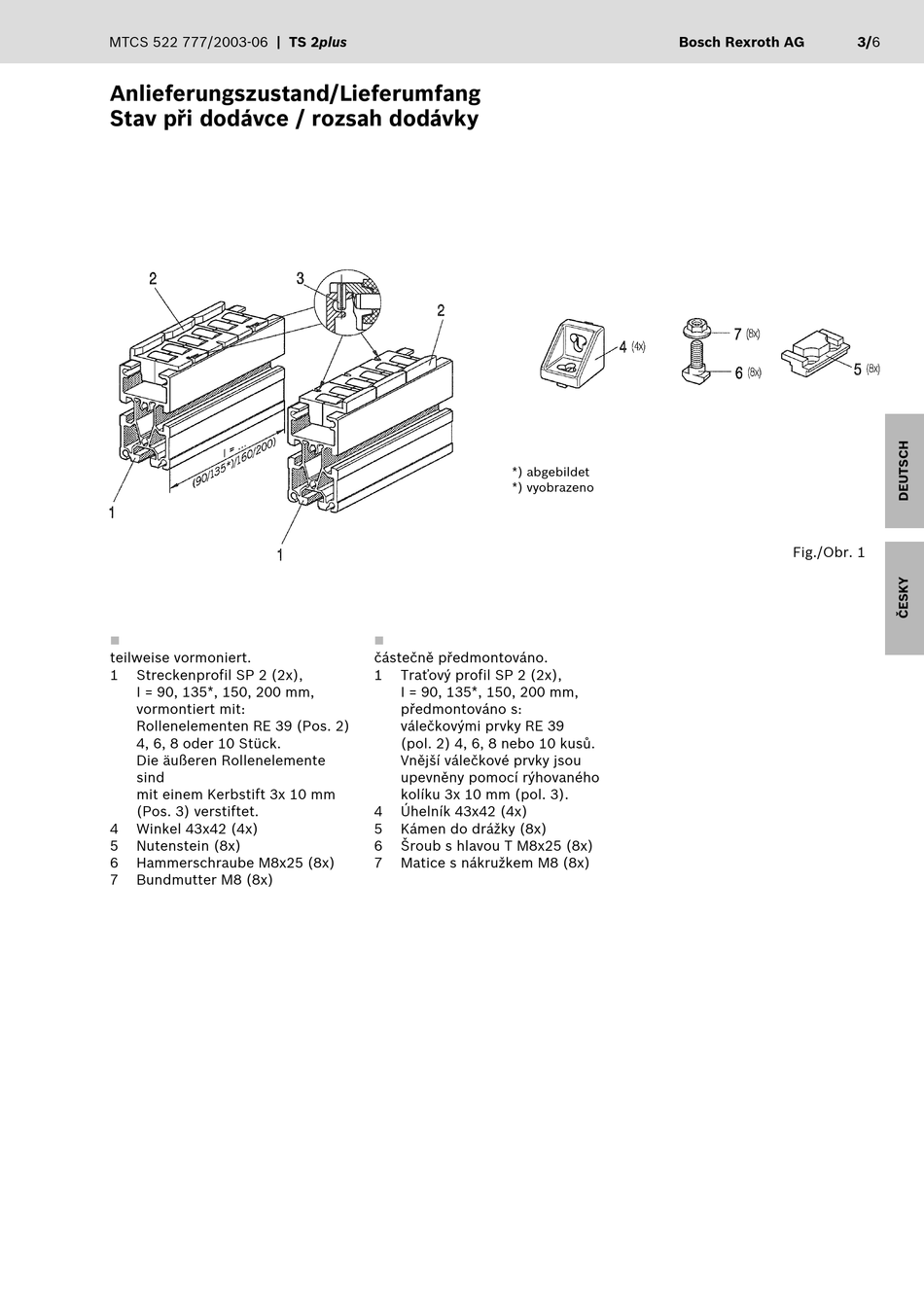

Anlieferungszustand/Lieferumfang
Stav při dodávce / rozsah dodávky
teilweise vormoniert.
1
Streckenprofil SP 2 (2x),
I = 90, 135*, 150, 200 mm,
vormontiert mit:
Rollenelementen RE 39 (Pos. 2)
4, 6, 8 oder 10 Stück.
Die äußeren Rollenelemente
sind
mit einem Kerbstift 3x 10 mm
(Pos. 3) verstiftet.
4
Winkel 43x42 (4x)
5
Nutenstein (8x)
6
Hammerschraube M8x25 (8x)
7
Bundmutter M8 (8x)
*) abgebildet
*) vyobrazeno
částečně předmontováno.
1
Traťový profil SP 2 (2x),
I = 90, 135*, 150, 200 mm,
předmontováno s:
válečkovými prvky RE 39
(pol. 2) 4, 6, 8 nebo 10 kusů.
Vnější válečkové prvky jsou
upevněny pomocí rýhovaného
kolíku 3x 10 mm (pol. 3).
4
Úhelník 43x42 (4x)
5
Kámen do drážky (8x)
6
Šroub s hlavou T M8x25 (8x)
7
Matice s nákružkem M8 (8x)
Bosch Rexroth AG
Fig./Obr. 1
3/6
