baelz
automatic

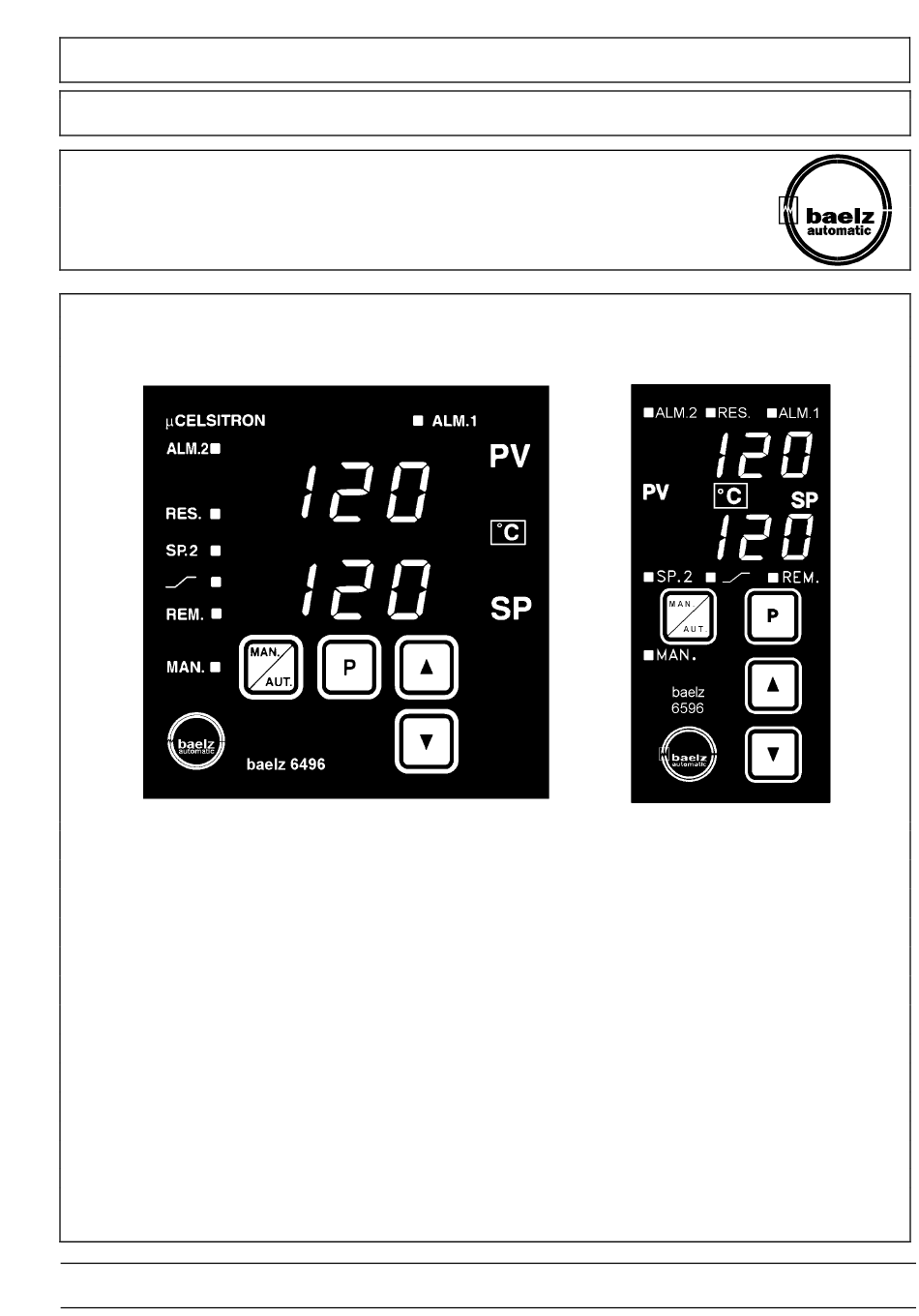

Betriebsanleitung

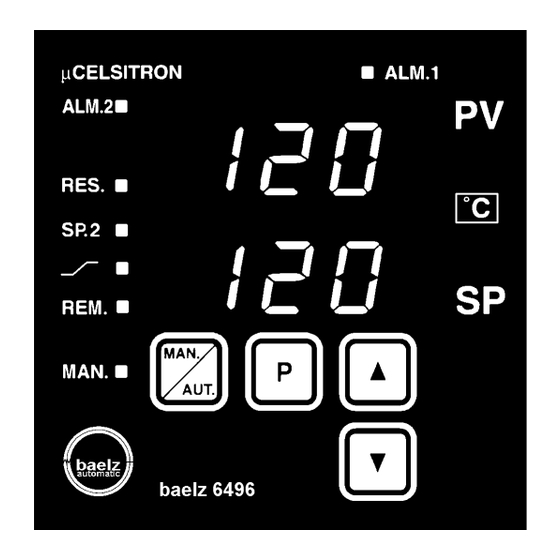

Mikroprozessorregler µCelsitron baelz 6496 / baelz 6596
Stetiger Regler
Industrieregler mit stetigem Ausgang
G
Einfache Bedienung
G
Benutzerdefinierte Bedienebene
G
Digitalanzeigen für Istwert und Sollwert
G
Stellgrößenanzeige
G
Regelstruktur P, PD, PI und PID
G
Stellsignal 0/4 bis 20 mA oder 0/2 bis 10 V
G
Zwei Alarme
G
Meßeingänge für Pt 100, Strom-
und Spannungssignale
G
Hand -/ Automatikumschaltung
G
Kompakte Bauweise 96mm x 96mm x 135mm
Technische Änderungen vorbehalten!
W. Bälz & Sohn GmbH & Co. Koepffstraße 5 D-74076 Heilbronn Telefon (07131) 1500-0 Telefax (07131) 1500-21
G
Zwei Sollwerte einstellbar
G
Externer Sollwert
G
Sollwertrampe
G
Stellgrößenrampe
G
Steuerung über Digitaleingänge
G
Serielle Schnittstelle
G
Robuste Selbstoptimierung
G
Halbleiterspeicher zur Datensicherung
G
Abziehbare Anschlußklemmen
G
Front in Schutzart IP 65
G
Kompakte Bauweise 48mm x 96mm x 140mm
Seite 1
BA 6496 / 6596
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Baelz Automatic BA 6496
Inhaltszusammenfassung für Baelz Automatic BA 6496
- Seite 1 Seite 1 Betriebsanleitung BA 6496 / 6596 Mikroprozessorregler µCelsitron baelz 6496 / baelz 6596 Stetiger Regler Industrieregler mit stetigem Ausgang Einfache Bedienung Zwei Sollwerte einstellbar Benutzerdefinierte Bedienebene Externer Sollwert Digitalanzeigen für Istwert und Sollwert Sollwertrampe Stellgrößenanzeige Stellgrößenrampe Regelstruktur P, PD, PI und PID Steuerung über Digitaleingänge...
-
Seite 2: Inhaltsverzeichnis
Seite 2 Betriebsanleitung BA 6496 / 6596 Inhaltsverzeichnis 1. Funktionsumfang..........................3 2. Bedienung und Einstellung ........................4 Sollwert SP einstellen im Automatikbetrieb ................4 StellgrößeY anzeigen im Automatikbetrieb................4 Kurzzeitiges Umschalten von Stellgröße Y auf Sollwert SP ..........5 Stellglied öffnen / schließen im Handbetrieb.................5 Sprung zur Parametrier -/ Konfigurierebene .................6... -
Seite 3: Funktionsumfang
Seite 3 Betriebsanleitung BA 6496 / 6596 1. Funktionsumfang Grundgerät Analogeingang Pt100 Die Analogeingänge können wahlweise als Istwerteingang PV Analogeingang 0/2 bis 10V oder als Eingang für einen analogen externen Sollwert SP benutzt Analogeingang 0/4 bis 20mA werden. -
Seite 4: Bedienung Und Einstellung
Seite 4 Betriebsanleitung BA 6496 / 6596 2. Bedienung und Einstellung Alarm 1 Bedienebene: Alarm 2 Istwertanzeige Process variable Reserveanzeige z. Zt. keine Funktion andere phys. Einheiten als Aufkleber lieferbar 2. Sollwert wirksam, setpoint 2 Sollwertanzeige Sollwertrampe läuft... -
Seite 5: Kurzzeitiges Umschalten Von Stellgröße Y Auf Sollwert Sp
Seite 5 Betriebsanleitung BA 6496 / 6596 2.3 Kurzzeitiges Umschalten von Stellgröße Y auf Sollwert SP im Automatikbetrieb * 2.4 Stellglied öffnen / schließen im Handbetrieb * Beim Umschalten auf Handbetrieb wird die momentane Stellgröße beibehalten. Einstellbereich: 0 bis 100 %... -
Seite 6: Sprung Zur Parametrier -/ Konfigurierebene
Seite 6 Betriebsanleitung BA 6496 / 6596 2.5 Sprung zur Parametrier -/ Konfigurierebene W. Bälz & Sohn GmbH & Co. Koepffstraße 5 D-74076 Heilbronn Telefon (07131) 1500-0 Telefax (07131) 1500-21... -
Seite 7: Sprung Zur Zweiten Bedienebene
Seite 7 Betriebsanleitung BA 6496 / 6596 2.6 Sprung zur zweiten Bedienebene (benutzerdefinierte Bedienebene) Parameter und Konfigurationspunkte, die für die zweite Bedienebene ausgewählt wurden (s. auch 3.26: OL.2), können ohne Eingabe des Paßwortes aufgerufen und eingestellt werden, falls der Zugriff zur Parametrier -/ Konfigurierebene über ein Paßwort geschützt ist (s. -
Seite 8: Parametrier -/ Konfigurierebene
Seite 8 Betriebsanleitung BA 6496 / 6596 3. Parametrier -/ Konfigurierebene 3.1 Selbstoptimierung (optimization) zur automatischen Ermittlung günstiger Reglerparameter. Auswahl: 0 keine Selbstoptimierung 1 Selbstoptimierung aktiviert Die Selbstoptimierung wird ausgelöst durch : − eine Änderung des Sollwertes SP (nicht bei externem analogem Sollwert rE.L) −... - Seite 9 Seite 9 Betriebsanleitung BA 6496 / 6596 Mit der Hand -/ Automatikumschaltung (bei Optimierung aus dem Handbetrieb) bzw. mit der Sollwertänderung SP (bei Optimierung im Automatikbetrieb) beginnt die Selbstoptimierung. Während des Optimiervorganges wird im Sollwert - Display SP zyklisch die Anzeige tunE eingeblendet. Die ermittelten Parameter (Pb, tn, td, P.G) werden am Ende der Selbstoptimierung automatisch übernommen.
-
Seite 10: Proportionalbereich Pb
Seite 10 Betriebsanleitung BA 6496 / 6596 3.2 Proportionalbereich Pb Einstellbereich: 1.0 % bis 999.9% Proportionalverhalten des P(ID) - Reglers 3.3 Nachstellzeit tn Einstellbereich: 1s bis 2600s Integralverhalten des PI(D) - Reglers tn = 0: P - Regler bei td = 0 PD - Regler bei td >... -
Seite 11: Alarmrelais
Seite 11 Betriebsanleitung BA 6496 / 6596 3.6 Alarmrelais Die Alarmrelais arbeiten nach dem Ruhestromprinzip. 3.6.1 Alarm Typ A Alarm bei einem Grenzwert, dessen Basis der Sollwert SP ist 3.6.1.1 Alarm 1 bei SP ± AL. = 3.6.1.2 Alarm 2 bei SP ± AL. = Einstellbereich: 0 bis bis Meßbereichsumfang... - Seite 12 Seite 12 Betriebsanleitung BA 6496 / 6596 Auswahl AL = 0: kein Alarm, auch nicht bei Sensorstörung (s. auch 3.18: SE.b ) Auswahl AL = 1: (Alarmrelais 1 aktiv) Alarmrelais 1 = Typ A (s. auch 3.6.1.1) Alarmrelais 1 bei Sensorstörung, unabhängig vom eingestellten Sollwert.
- Seite 13 Seite 13 Betriebsanleitung BA 6496 / 6596 Auswahl Alarm 1 Alarm 2 A1 v A2 (C) B v A2 Sensorstörung Alarm kein Alarm v = logisches ODER Alarmtypen für Alarmrelais 1 und Alarmrelais 2 W. Bälz & Sohn GmbH & Co. Koepffstraße 5 D-74076 Heilbronn Telefon (07131) 1500-0 Telefax (07131) 1500-21...
-
Seite 14: Dezimalpunkt Für Led-Displays
Seite 14 Betriebsanleitung BA 6496 / 6596 3.7 Dezimalpunkt für LED-Displays Auswahl: 0 Anzeige ohne Dezimalpunkt 1 Anzeige mit Dezimalpunkt Nach jeder Änderung des Dezimalpunktes dP müssen dI.L und dI.H neu eingeben werden. (s. auch 3.8: dI.L, dI.H) 3.8 Skalierung der Istwertanzeige PV... -
Seite 15: Sollwertrampe Sp.r
Seite 15 Betriebsanleitung BA 6496 / 6596 3.12 Sollwertrampe SP.r (setpoint ramp) Änderungsgeschwindigkeit des Sollwertes SP (Gradient) Einstellbereich: 1 (0,1 bei dP = 1) bis Meß- bereichsumfang in SP / min; SP [phys.Einheit] z.B.: SP = 5K / min Einstellung SP.r = 0: keine Sollwertrampe,... -
Seite 16: Eingang Für Prozeßgröße Pv
Seite 16 Betriebsanleitung BA 6496 / 6596 3.15 Eingang für Prozeßgröße PV (input PV) Auswahl: 0 PV wird mit einem Pt100-Fühler erfaßt und an die Klemmen 14, 15, 16 angeschlossen 1 PV wird als Stromsignal 0-20mA eingespeist und an die Klemmen 12, 16* angeschlossen... -
Seite 17: Stellgrößenrampe Y.r
Seite 17 Betriebsanleitung BA 6496 / 6596 Wahl des Stellsignals: Schiebeschalter hinter der Stiftleiste. Stiftleiste zum Umschalten abziehen. 0 / 2 bis 10 V 0 / 4 bis 20 mA Beim Gerät 6596 befindet sich der Wahlschalter an der selben Position wie beim abgebildeten Gerät 6496... -
Seite 18: Übertragungsgeschwindigkeit Für Serielle Schnittstelle (Option)
Seite 18 Betriebsanleitung BA 6496 / 6596 3.23 Übertragungsgeschwindigkeit für Serielle Schnittstelle (baud) (bei 6496 / 3 und 6596 / 3) Serielle Schnittstelle RS 485, Datenübertragung gem. MODBUS - Protokoll im RTU - Modus. Auswahl: 0 19200 Baud... -
Seite 19: Montage
Seite 19 Betriebsanleitung BA 6496 / 6596 4. Montage Das Gerät eignet sich zum Fronttafeleinbau und zum Einbau in Pulte mit beliebiger Einbaulage. Regler von vorn in den dafür vorgesehenen Schalttafelausschnitt einschieben und mittels der beiliegenden Spannzangen befestigen. -
Seite 20: Anschlußbild
Seite 20 Betriebsanleitung BA 6496 / 6596 5.1 Anschlußbild W. Bälz & Sohn GmbH & Co. Koepffstraße 5 D-74076 Heilbronn Telefon (07131) 1500-0 Telefax (07131) 1500-21... -
Seite 21: Inbetriebnahme
Seite 21 Betriebsanleitung BA 6496 / 6596 6. Inbetriebnahme Ablauf: Abhilfe bei Störungen: Gerät fachgerecht montiert ? s. auch 4.: Montage Elektrischer Anschluß gemäß gültiger Vorschriften und s. auch 5.: Elektrischer Anschluß Anschlußpläne ? Netzspannung einschalten. Betriebspannung auf dem Typenschild mit Netzspannung Beim Einschalten des Gerätes leuchten alle Anzeige-... -
Seite 22: Technische Daten
Seite 22 Betriebsanleitung BA 6496 / 6596 7. Technische Daten Netzspannung 230 V AC 115 V AC -15 % / +10 %, 50 / 60 Hz 24 V AC Leistungsaufnahme ca. 7 VA Gewicht ca. 1 kg zulässige Umgebungstemperatur - Betrieb 0 bis 50ºC... -
Seite 23: Bestellnummer
Seite 23 Betriebsanleitung BA 6496 / 6596 8. Bestellnummer baelz 6496 / 6596 baelz 06496 / 1 - 2.4 - I - 230 V - 00.0 baelz 06596 / 2 2.2 U 115 V S7.1 24 V S8.1 Geräteversionen... -
Seite 24: Übersicht Parametrier -/ Konfigurierebene, Datenliste
Seite 24 Betriebsanleitung BA 6496 / 6596 9. Übersicht Parametrier -/ Konfigurierebene, Datenliste Parameter/Konfigurationspunkt Anzeige Einstellung Bemerkungen Selbstoptimierung keine Selbstoptimierung bei Bedarf aktivieren Proportionalbereich 1,0 bis 999,9 % Nachstellzeit 1 bis 2600 s tn = P - Regler bei td = 0, PD - Regler bei t.d > 0... - Seite 25 Seite 25 Betriebsanleitung BA 6496 / 6596 Parameter/Konfigurationspunkt Anzeige Einstellung Bemerkungen Istwerteingang PV In.P Pt 100 2.4 = 0° bis 300°C oder 2.2 = 0° bis 400°C 0 bis 20 mA 4 bis 20 mA 0 bis 10 V...
