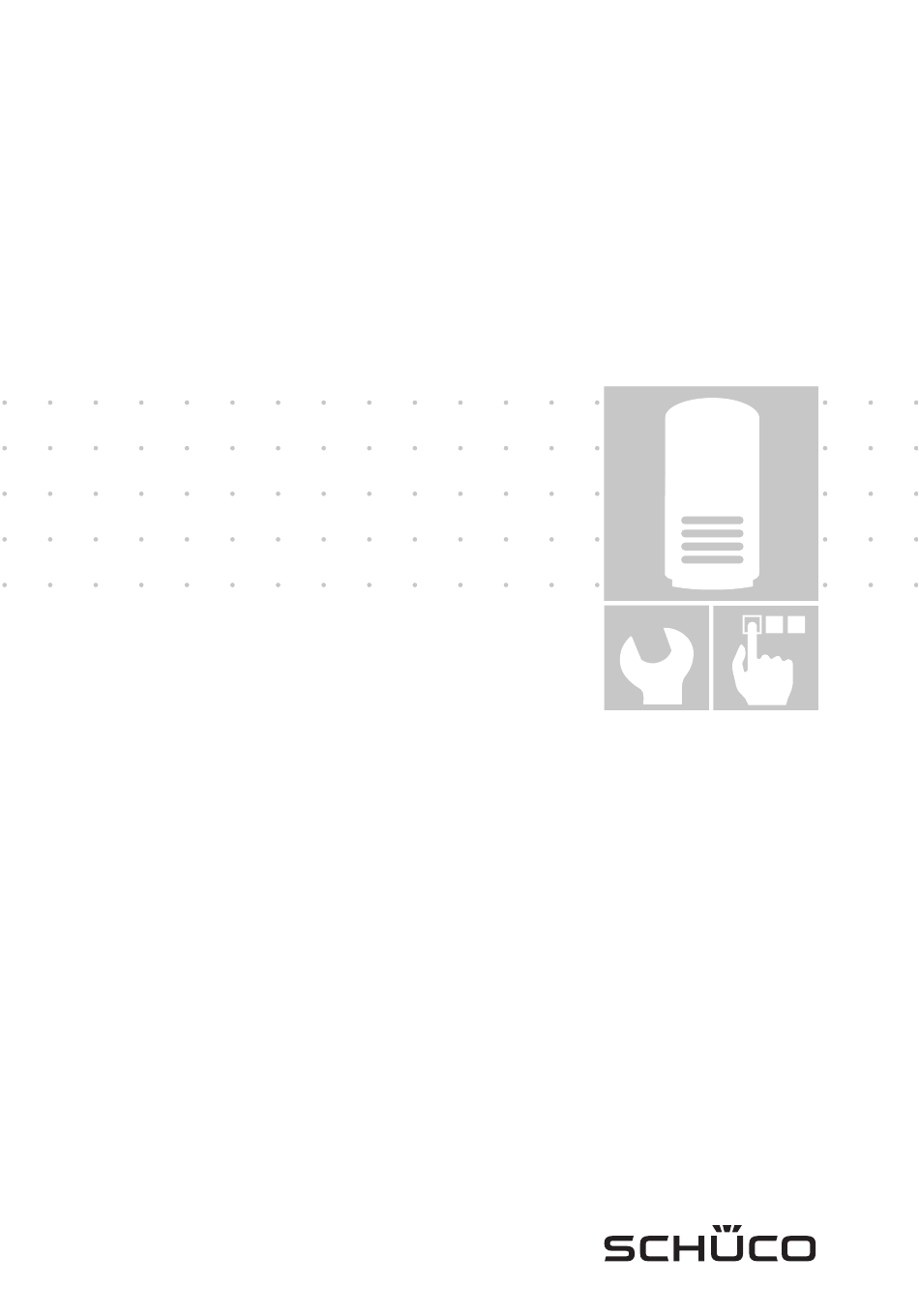

- Seite 1 Solar Systeme Pufferspeicher 500-0/800-0/1000-0/1500-0/2000-0 500-1/800-1/1000-1/1500-1/2000-1 DEUTSCH...
- Seite 2 Montage- und Bedienungsanleitung • Version 07 - Stand 06/2011 • Art.-Nr. 231 019 Pufferspeicher 500-0 Artikel-Nummer 272 976 Pufferspeicher 800-0 Artikel-Nummer 272 978 Pufferspeicher 1000-0 Artikel-Nummer 272 980 Pufferspeicher 1500-0 Artikel-Nummer 272 982 Pufferspeicher 2000-0 Artikel-Nummer 272 984 Pufferspeicher 500-1 Artikel-Nummer...
-
Seite 3: Inhaltsverzeichnis
Vorwort Sehr geehrter Kunde wir freuen uns, dass Sie sich für ein Schüco Solar-System Beachten Sie vor der Montage die allgemeinen Informa- entschieden haben und danken Ihnen für das entgegen- tionen sowie die Sicherheits- und Gefahrenhinweise in gebrachte Vertrauen. dieser Anleitung. Vor der ersten Montage empfehlen wir Ihnen eine Schulung Bei Fragen und Anregungen wenden Sie sich bitte an in unserem Schulungszentrum, mindestens jedoch eine... -
Seite 4: Übersicht
Die Pufferspeicher 500-1…2000-1 sind mit einem großflä- anderer Sachwerte entstehen. Für hieraus resultierende chigen Rohrwärmetauscher ausgestattet. Schäden haftet der Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender. Die Pufferspeicher 500-0…2000-0 sind Pufferspeicher (ohne Rohrwärmetauscher) und werden in Verbindung mit externen Wärmetauschern eingesetzt. Übersicht Legende 1.44... -
Seite 5: Solare Beladung (Nur Pufferspeicher Mit Rohrwärmetauscher)
Funktionen Pufferspeicher als Wärmezentrale: Warmwasserbereitung mit externem Wärmetauscher Solare Beladung (nur Pufferspeicher mit Rohrwärme- tauscher) Solar erwärmter Wärmeträger wird vom Kollektorfeld oben in den internen Rohrwärmetauscher (1.71) geführt Abgekühlter Wärmetrager wird aus dem Solerkreisrück- lauf (1.72) zum Kollektorfeld zurückgeführt Nachheizung des Pufferspeicher- Bereitschaftsvolumen: Heißes Wasser vom Vorlauf eines konventionellen Wärmeer- zeugers (Heizkessel) wird oben (1.45) in den Pufferspeicher... -
Seite 6: Optional Erhältlich
Montage/Bedienungsschritte Option Erforderliche Werkzeuge und Hilfsmittel: Bleistift/Kreide Allgemeines Werkzeug für Gas- und Wasserinstallation Gliedermaßstab/Bandmaß Akku-Schrauber/Bohrmaschine Gabelschlüssel Speicher-Transportkarre Flachspannzange//Knarre Schraubendreher (Schlitz/Kreuzschlitz) Lieferumfang Pufferspeicher 500-0 800-0 1000-0 1500-0 2000-0 Pufferspeicher-Artikel-Nummer 272 837 256 532 231 006 231 007 272 841 Pufferspeicher Dämmung Artikel-Nr. -
Seite 7: Standort/Aufstellung
2092 mm Pufferspeicher 1500-0/1500-1: 2209 mm Gesamtgewicht der Pufferspeicher, gefüllt: Pufferspeicher 2000-0/2000-1: 2125 mm 500-0: ca. 558 kg 500-1: ca. 573 kg (zuzüglich Transportkarre oder Hubwagen). 800-0: ca. 885 kg 800-1: ca. 917 kg 1000-0: ca. 1105 kg 1000-1: ca. 1132 kg Tipp: 1500-0: ca. -
Seite 8: Installation
Installation Montage der Temperaturfühler Das Bereitschaftsvolmen Bringen Sie die Temperaturfühler gemäß den Zeichnungen des Heizwasserraums ist an den markierten Stellen in den Temperaturfühlerkanal ein abhängig von der Höhe des Temperaturfühlers: je nied- riger der Temperaturfühler angebracht ist, desto größer das Bereitschaftsvolmen des Heizwasserraums. -
Seite 9: Rücklaufwächter
Installation Rücklaufwächter Rücklaufwächter-Gruppe Nehmen Sie die Installation der Rücklaufwächter-Gruppe ge- mäß der Montage-/Bedienungsanleitung „Rücklaufwächter- Gruppe“ vor. E-Heizstab E-Heizstab (7.5), 230/400V (1…6 kW) Gefahr! - für Leib und Leben durch elektri- schen Schlag! Vor Arbeiten an elektrischen Geräten das Gerät immer allpolig vom Stromnetz trennen! Achtung! Gefahr für Umwelt und Produkt. - Seite 10 Installation Hydraulik Warnung! Verbrühungsgefahr durch er- Entfernen Sie vor der Installation die Ver- hitztes Wasser oder Leitungen! Anlage gege- schlusskappen der Speicheranschlüsse. benenfalls einige Zeit abkühlen lassen. Versehen Sie wärmetragende Rohre immer Führen Sie hydraulische Verbindungen im- mit geeigneter Wärmedämmung! mer druckdicht aus! Verschließen Sie nicht benutzte Anschlüsse Dichten Sie Verschraubungen entsprechend...
-
Seite 11: Befüllung
Inbetriebnahme Befüllung Schließen Sie vor der Inbetriebnahme alle Führen Sie vor der Inbetriebnahme von Montage- und Installationsarbeiten an Solar-, Solar-, Heizungs- und Trinkwasseranlage Heizungs- und Trinkwasseranlage ab. eine Dichtigkeitsprüfung durch! Dichten Sie eventuelle Lecks ab. Beachten Sie die Reihenfolge der Befüllung (damit der Solarkreis während der Befüllung/ Dichtigkeitsprüfung aufgenommene Wärme schon an das Heizwasser abgeben kann). -
Seite 12: Wartung/Außerbetriebnahme
Wartung/Außerbetriebnahme Wartung Die Pufferspeicher werden nur in geschlossenen Kreisläufen keine Korrosionsgefahr. Eine Wartung ist deshalb nicht not- eingesetzt. Bei kompletter Entlüftung der Kreisläufe besteht wendig. im Inneren der Pufferspeicher und Wärmetauscherwendel Unterrichten des Anlagenbetreibers/Pflege der Anlage/des Gerätes Unterrichten Sie den Anlagenbetreiber über: Um Beschädigungen der Speicheroberfläche zu vermeiden, reinigen Sie die Außenhaut •... -
Seite 13: Pufferspeicher
Technische Daten Pufferspeicher PS 500-0/-1 PS 800-0/-1 PS 1000-0/-1 Artikelnummer 272 976 / 272 977 272 978 / 272 979 272 980 / 272 981 Abmessungen Nennvolumen 482 l 754 l 900 l Höhe (g) 1878 mm 1700 mm 2050 mm... - Seite 14 Technische Daten Pufferspeicher PS 1500-0/1500-1 2000-0/2000-1 Artikelnummer 272 982 / 272 983 272 984 / 272 985 Abmessungen Nennvolumen 1410 l 1997 l Höhe (g) 2150 mm 2042 mm Durchmesser (b) 1000 mm 1200 mm Kippmaß 2209 mm 2480 mm Dicke der Wärmedämmung 100 mm 100 mm...
- Seite 16 Schüco International KG • Karolinenstraße 1-15 • 33609 Bielefeld Telefon +49 (0) 5 21-7 83-0 • Telefax +49 (0) 5 21-7 83-4 51 • www.schueco.com...
