Inhaltszusammenfassung für BAC TSU-C-D ICE CHILLER

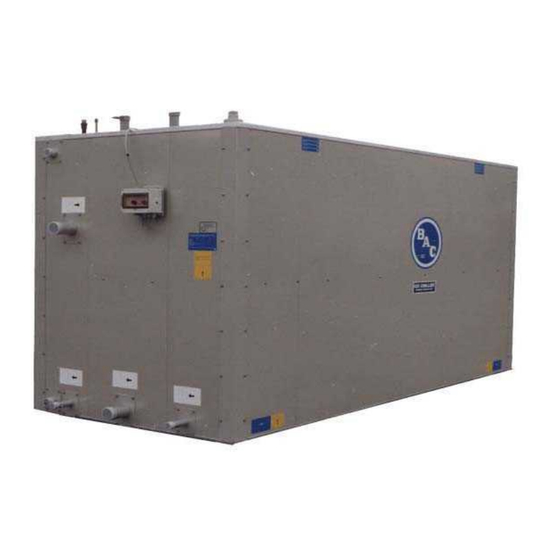

- Seite 1 MTSU-CDv09DE TSU-C-D ICE CHILLER® Eisspeichergerät für externes Eisschmelzen BETRIEBS- UND WARTUNGSANLEITUNG...
- Seite 2 Als Teil Ihrer Wartungsaufzeichnungen sollten Sie eine Kopie der Zeichnung des Geräts als Referenz während Inspektion und Wartung haben. Wenn Sie keine Kopie dieser Zeichnung haben oder zusätzliche Informationen zum Gerät benötigen, wenden Sie sich an Ihren BAC-Dienstleister. Name, E-Mail und Telefonnummer finden Sie auf der Website www.BACService.eu.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis BETRIEBS- UND WARTUNGSANLEITUNG Konstruktionsmerkmale Eisspeicher® Allgemeine Informationen Betriebsbedingungen Anschließen der Leitungen Sicherheitsmaßnahmen Entsorgungsanforderungen Nicht begehbare Flächen Änderungen durch andere Garantie Bedienungshandbuch Anfang und Abschaltung Tägliche Betriebsrichtlinien Ice LogicC®-Eismengensteuerung Wasserbehandlung Über die Wasserbehandlung Passivierung Spezielle Überlegungen zur Wasserbehandlung Winterbetrieb Über den Betrieb bei kaltem Wetter Isolierung des Rohrsystems Axiallüfter Eis aufgrund von Umgebungsbedingungen unter dem Gefrierpunkt... -
Seite 4: Konstruktionsmerkmale
TSU-C-D KONSTRUKTIONSMERKMALE Eisspeicher® EXTERNE ABSCHMELZANWENDUNG 1. Tank 2. Isolierung 3. Außenwände 4. Luftpumpe 5. Abdeckungen 6. Rohrbündel aus feuerverzinktem Stahl 7. Ice-Logic™ Eisdickensteuerung (nicht abgebildet) 8. Luftverteilung 1 Konstruktionsmerkmale 1 Konstruktionsmerkmale W W W . B A L T I M O R E A I R C O I L . E U... -
Seite 5: Allgemeine Informationen
TSU-C-D ALLGEMEINE INFORMATIONEN Betriebsbedingungen BAC Kühlgeräte sind für die nachstehenden Bertriebsbedingungen entworfen, die nicht überschritten werden dürfen. • Windbelastung: Wenden Sie sich für den sicheren Betrieb nicht abgeschirmter Geräte, die Windgeschwindigkeiten über 120 km/h ausgesetzt und auf einer Höhe über 30 m vom Boden aus installiert sind, an Ihre BAC Balticare-Vertretung. -
Seite 6: Sicherheitsmaßnahmen
Treppen, Zugangsplattformen, Geländer und Fußbleche für die Sicherheit und Bequemlichkeit der autorisierten Service- und Wartungsmitarbeiter zu installieren. Diese Vorrichtungen sollten nie ohne Schutzgitter, Zugangswände und Zugangstüren verwendet werden. Weitere Informationen erhalten Sie bei Ihrer BAC-Balticare-Vertretung. ELEKTRISCHE SICHERHEIT Alle mit diesem Gerät verbundenen elektrischen Komponenten sollten mit einem verriegelbaren Trennschalter eingebaut werden, der sich in Sichtweite des Geräts befindet. -
Seite 7: Lokale Vorschriften
BAC lehnt jegliche Haftung für das Produkt ab. Garantie BAC garantiert für einen Zeitraum von 24 Monaten ab Lieferdatum, dass alle Produkte frei von Fertigungsfehlern in Bezug auf Material und Ausführung sind. Bei einem Defekt repariert BAC das Gerät oder liefert einen Ersatz. -
Seite 8: Bedienungshandbuch
TSU-C-D BEDIENUNGSHANDBUCH Anfang und Abschaltung INBETRIEBNAHME ® Vor Inbetriebnahme oder nach längerer Abschaltung sollten BAC Ice Chiller -Eisspeicher sorgfältig überprüft und gereinigt werden: 1. Entfernen Sie alle Fremdkörper aus dem Tankinneren. ® 2. Spülen Sie den Ice Chiller -Tank mit Wasser und entleeren Sie ihn anschließend, um eventuell angesammelten Schmutz zu entfernen. - Seite 9 13. Bei Verwendung von Kältemittel entleeren Sie das System und füllen Sie es mit dem angegebenen Kältemittel. VORSICHT Schließen Sie nicht sowohl Einlass- (Flüssigkeitsversorgung) als auch Auslass- (Nassrücklauf) ® Ventile am Ice Chiller -Rohrbündel, ohne eine Umgehungsentlastung um die Ventile zu verwenden.
-
Seite 10: Tägliche Betriebsrichtlinien
Reihenfolge des Betriebs und die Kontrollpunkte für jede dieser Betriebsarten sind unten beschrieben. Jedes Systemdesign ist einzigartig und es kann zu Variationen bei den Betriebsarten kommen. Sollten Sie Fragen über die Anwendung der unten aufgeführten Betriebsabfolgen haben, wenden Sie sich bitte an Ihre BAC Balticare- Vertretung, um Ihre spezifische Anwendung zu überprüfen. - Seite 11 EISAUFBAU – SEKUNDÄRE KÄLTEMITTEL 1. Beginnen Sie den Eisaufbauzkylus nach Empfang eines Signals vom Werksteuerungssystem. Dieses Signal wird normalerweise durch eine Kontrolluhr ausgelöst, die den Beginn der verfügbaren Eisaufbauzeit angibt. ® 2. Öffnen Sie beliebige Glycoleinlass- und -auslassventile, die an den Rohrbündeln des Ice Chiller -Geräts installiert sind.
-
Seite 12: Ice Logicc®-Eismengensteuerung
Das vollständige Abschmelzen nach jedem Zyklus führt zu minimalem Energieverbrauch. Wenn die erforderte Abschmelzleistung aufgrund erheblicher horizontaler Eisbrückenbildung nicht erreicht werden kann, schmelzen Sie das Eis während des nächsten Zyklus vollständig ab. Eine vollständige Abschmelzung kann durch eine Eisanzeige von 0 % auf der Ice Logic™-Eisdickensteuerung kombiniert mit einer schnell ansteigenden Wasseraustrittstemperatur erkannt werden. -
Seite 13: Ice Logic™-Steuerkonsole
ICE LOGIC™-SENSOR Eine Reihe genau positionierter Elektroden erkennt die Eisdicke am Rohr. Die Messung basiert auf dem Unterschied bei der elektrischen Leitfähigkeit zwischen Eis und Wasser. Die Ice Logic™-Eismengensteuerung ermöglicht zusammen mit diesem Sensor die Begrenzung der maximalen Eisdicke auf normalerweise 35 mm. ICE LOGIC™-STEUERKONSOLE Die Ice Logic™-Eismengensteuerung kann entweder manuell per Fernsteuerung mithilfe der 6 NO-Kontakte oder durch Verwendung eines analogen Ausgangssignals von 4 bis 20 mA (als Option erhältlich) betrieben werden. -
Seite 14: Fernsteuerung Über Sps Oder Computer
Fernsteuerung über SPS oder Computer Die Ice Logic™-Eismengensteuerung hat sechs Ausgangskontakte (NO), die zur Steuerung der Kühlgeräte verwendet werden können. Diese Kontakte sind normalerweise offen und werden geschlossen, wenn die gewünschte Eismenge erreicht ist. • Kontakt 10-11 schließt bei 0 % Eis oder mehr •... -
Seite 15: Elektrische Daten
Elektrische Daten Steuerkonsole: IP55-Ausführung Versorgungsspannung 230 VAC (220/240 VAC)/10 VA, max. Kabelquerschnitt 2,5 mm². Ausgangskontakte: 1. zum automatischen Steuerungssystem: 6 NO-Kontakte schließen, wenn die entsprechende Eismenge erreicht ist (0, 20, 40, 60, 80, 100%) 110 VAC/0.5 A or 24 VDC/1 A, max. Kabelquerschnitt 1,5 mm². 2. -
Seite 16: Wasserbehandlung
Aufmerksamkeit, außer das Wasser ist von Natur aus korrosiv. Um das biologische Wachstum zu kontrollieren, kann regelmäßig ein Biozid zur Verhinderung des Wachstums korrodierender Bakterien erforderlich sein. Allgemein empfiehlt BAC die folgenden Richtlinien. (siehe folgende Tabelle) Empfohlene Tankwasserqualität... -
Seite 17: Passivierung
Passivierung Bei erstmaliger Inbetriebnahme neuer Geräte sollten spezielle Maßnahmen erfolgen, um sicherzustellen, dass die verzinkten Stahlflächen richtig passiviert sind, um maximalen Korrosionsschutz zu bieten. Passivierung ist die Bildung einer passiven Oxid-Schutzschicht auf verzinkten Stahlflächen. Um die Passivierung der verzinkten Stahlflächen für die ersten 6 bis 8 Betriebswochen sicherzustellen, sollten der pH-Wert des Tankwassers zwischen 7,0 und 8,2 und die Carbonathärte zwischen 100 und 300 mg/l (als CaCO gehalten werden. -
Seite 18: Winterbetrieb
TSU-C-D WINTERBETRIEB Über den Betrieb bei kaltem Wetter BAC-Geräte können bei Umgebungsbedingungen unter dem Gefrierpunkt betrieben werden, vorausgesetzt es werden angemessene Maßnahmen ergriffen: 1. Isolierung des Rohrsystems. 2. Schutz vor Einfrieren des Rohrbündels. 3. Beseitigung von Eis aufgrund von Umgebungsbedingungen unter dem Gefrierpunkt. -
Seite 19: Eis Aufgrund Von Umgebungsbedingungen Unter Dem Gefrierpunkt
% Ethen Gefrierschutz -25°C -39°C Frostschutz von Ethylenglykollösungen Glykolsystem erfordern spezifische Inhibitoren, die mit den Konstruktionsmaterialien kompatible sind, mit denen sie in Kontakt kommen. Diese Inhibitoren sind normalerweise bereits mit dem Glykoladditiv für den Kühlkreislauf vorgemischt. Eis aufgrund von Umgebungsbedingungen unter dem Gefrierpunkt ®... -
Seite 20: Wartungsvorgänge
Für Baltibond Hybrid Kunststoffbeschichtung, verwenden sie Kit (Teilnummer RK1057). Größere Schäden sollten dem örtlichen Vertreter von BAC Balticare gemeldet werden. Wenn Kalkbildung (mehr als 0,1 mm dick) festgestellt wird, muss die Wasserbehandlung vom Lieferanten überprüft und neu werden. -
Seite 21: Ice Logic™-Eismengensteuerung
Korrosion Verstopfung 2. Entfernen Sie eventuelle Hindernisse vom Rohrbündel. Alle Schäden oder korrodierten Bereiche müssen repariert werden. Wenden Sie sich an Ihre zuständige BAC- Vertretung, um Hilfe zu erhalten. Geringe Verstopfung normalerweise chemisch oder durch temporäre Änderungen am Wasserbehandlungsprogramm entfernt werden. Wenden Sie sich an Ihren Wasserbehandlungslieferanten, um Rat zu erhalten. -
Seite 22: Reinigungsverfahren
5 – 15 mg/l durchgeführt. Diese Lösung wird 6 Stunden lang zirkuliert. Mit höheren Konzentrationen ist eine kürzere Zirkulationsperiode möglich. Dies sollte jedoch bei rein verzinkten Geräten nicht erfolgen. Wenden Sie sich an Ihre BAC Balticare-Vertretung, um nähere Informationen zu erhalten. Übermäßige Chlorkonzentrationen sind zu vermeiden, da hierdurch im System Korrosionsschäden auftreten können. - Seite 23 Das chlorhaltige Wasser ist vor Entsorgung zu behandeln. Nach der Desinfektion muss das System mit Frischwasser gespült werden. Eine regelmäßige überwachte Wasserbehandlung reduziert die Notwendigkeit der Desinfektion erheblich. 6 Wartungsvorgänge 6 Wartungsvorgänge W W W . B A L T I M O R E A I R C O I L . E U...
-
Seite 24: Umfassende Wartung
• Die Rohrbündel von BAC-Eisspeichern sind vor dem Versand ab Werk mit Inertgas unter niedrigem Druck gefüllt worden, um einen optimalen Korrosionsschutz der Innenseite während des Transports oder bei längerer Lagerung sicherzustellen. Es wird empfohlen, den Überdruck alle sechs Monate zu prüfen (Manometer an das Ventil anschließen). -
Seite 25: Weitere Angaben & Informationen
WEITERE ANGABEN & INFORMATIONEN Angaben BAC verfügt uber eine unabhängige Firma mit dem Namen Balticare, welche darauf spezialisiert ist, einen umfassenden Service zu bieten. Dieser Service umfaßt alle Elemente, die für einen wirksamen und sicheren Betrieb der Verdunstungskühlanlage erforderlich sind. - Seite 26 W W W . B A L T I M O R E A I R C O I L . E U...
- Seite 27 W W W . B A L T I M O R E A I R C O I L . E U...
- Seite 28 KÜHLTÜRME KÜHLTÜRME MIT GESCHLOSSENEM KREISLAUF EISSPEICHERUNG VERDUNSTUNGSVERFLÜSSIGER HYBRIDPRODUKTE TEILE, GERÄTE UND SERVICES www.BaltimoreAircoil.eu info@BaltimoreAircoil.eu Den für Sie zuständigen Vertriebspartner finden Sie auf unserer Website. Industriepark - Zone A, B-2220 Heist-op-den-Berg, Belgium © Baltimore Aircoil International nv...
