Installation

Das Interface 66010 wurde Entwickelt um verschiedene Signale aus dem CAN Bus des Fahrzeugs auszulesen
und in analoge Signale umzuwandeln. Das Interface kann die Signale für Zündung, Beleuchtung,
Rückwärtsgang, Geschwindigkeit, Parksensoren, Handbremse und Stummschaltung für Blue & Me Systeme
auslesen.
Selbstständiges Anlernen und Funktionen
Nachdem das Interface mit dem Fahrzeug verbunden ist erkennet es selbstständig in welchem Fahrzeug es
sich befindet und stellet das dementsprechende Fahrzeugprotokoll ein. Solange die Synchronisation läuft blinkt
die rote LED des Interfaces (Fahrzeug nicht erkannt oder keine CAN Bus Verbindung).
Sobald die Synchronisation des Fahrzeugs abgeschlossen ist, wechselt die LED von rot auf grün.

Reset des Interface

Das Interface kann durch drücken der Reset Taste (Bohrung im Gehäuse) zurück gesetzt werden.
Hierzu muss die Zündung ausgeschaltet und die CAN Bus Leitungen abgeklemmt sein und die Reset
Taste solange gedrückt werden bis die rote LED erlischt.
!!!ACHTUNG das Interface kann nur ein Signal ausgeben!!!

Funktionseinstellungen

Um ein anderes Ausgangssignal am Interface 66010 einzustellen gehen Sie wie folgt durch.
Vorraussetzung zum ändern dieser Einstellungen ist, dass das Interface korrekt mit dem CAN Datenbus
verbunden ist, d.h. die grüne LED leuchtet.

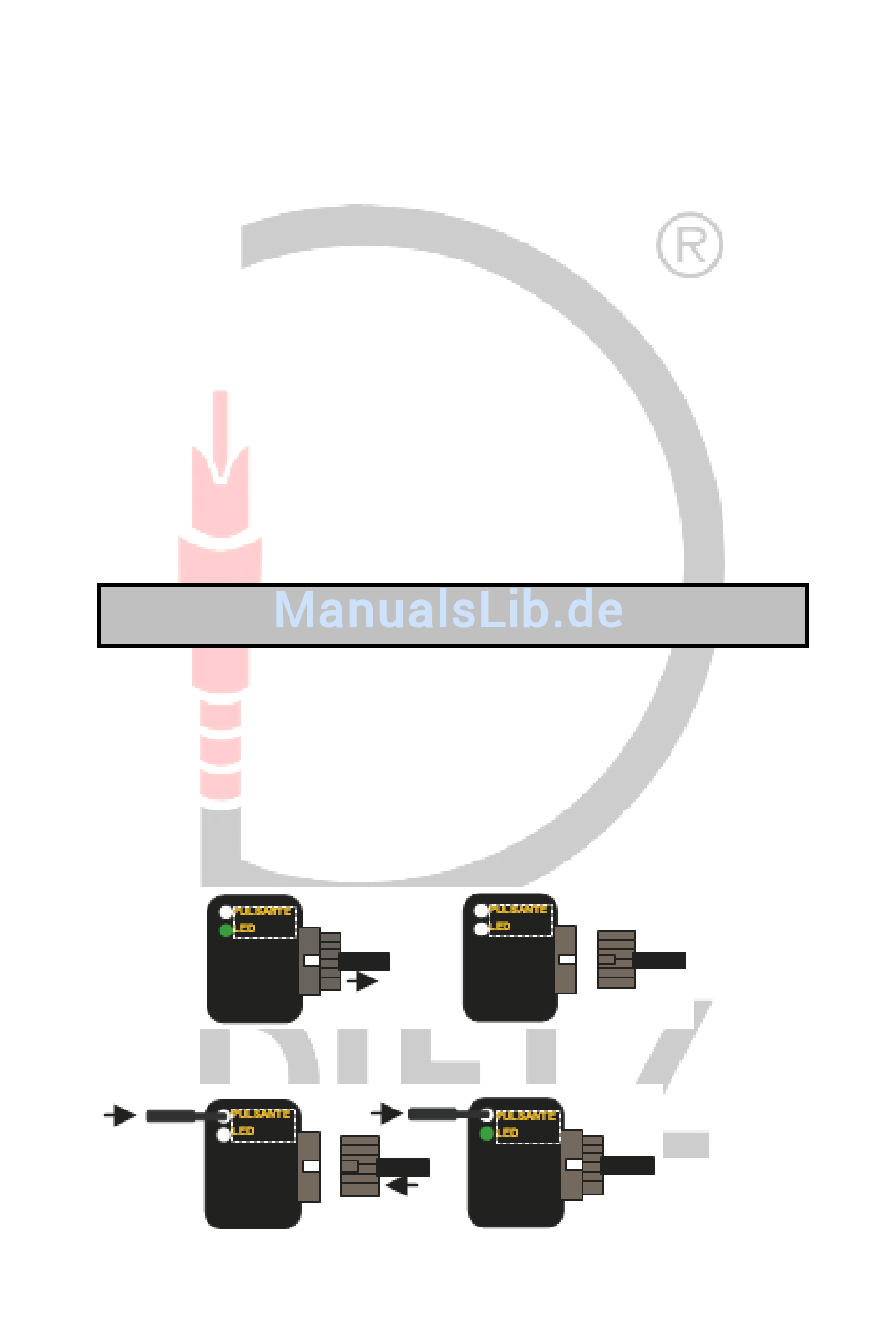

1. Trennen Sie den das Interface vom Kabelsatz
2. Drücken und halten Sie dann den Reset Schalter des Interface fest und verbinden den Stecker des
Kabelsatzes mit dem Interface.
