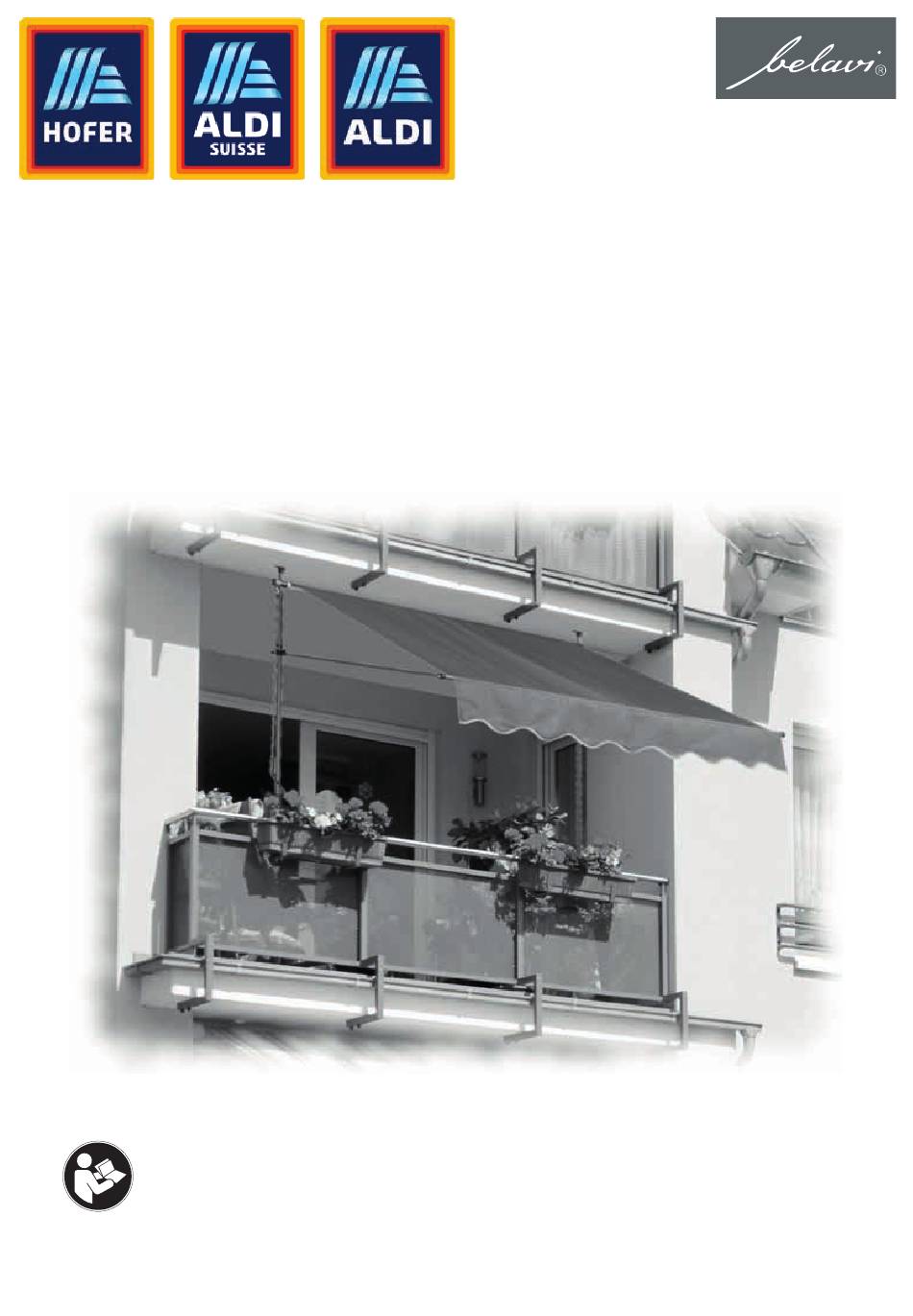

Klemm-Markise
Original
Montage- und Bedienungsanleitung
Abbildung beispielhaft
Lesen Sie vor Montage und Inbetriebnahme sorgfältig alle Punkte dieser
Anleitung durch! Anleitung aufbewahren und bei Weitergabe des Produktes mit
aushändigen!
V1/2020-30314
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für belavi Klemm-Markise

  • Seite 1 Klemm-Markise Original Montage- und Bedienungsanleitung Abbildung beispielhaft Lesen Sie vor Montage und Inbetriebnahme sorgfältig alle Punkte dieser Anleitung durch! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! V1/2020-30314...
  • Seite 2: Inhaltsverzeichnis

    Teileübersicht ��������������������������������������������������������������������������������������������� 3 Teilebezeichnungen ���������������������������������������������������������������������������������������� 4 Einführung ����������������������������������������������������������������������������������������������� 5 Symbole in der Montage-/Bedienungsanleitung ������������������������������������������������������������ 5 Allgmeine Informationen ����������������������������������������������������������������������������������� 6 Beschreibung der Klemm-Markise ������������������������������������������������������������������������ 6 Sicherheit ������������������������������������������������������������������������������������������������ 7 Bestimmungszweck und Anwendungsort ����������������������������������������������������������������� 7 Restrisiken ������������������������������������������������������������������������������������������� 7 Pflichten des Betreibers �������������������������������������������������������������������������������� 8 Anforderungen an den Installateur �����������������������������������������������������������������������...
  • Seite 3: Lieferumfang

    Lieferumfang Die Teilebezeichnungen zu der nachfolgenden Abbildung A finden Sie auf Seite 4. Teileübersicht V1/2020-30314...
  • Seite 4: Teilebezeichnungen

    Lieferumfang Die Teilebezeichnungen zu der nachfolgenden Abbildung B finden Sie auf Seite 4. Teilebezeichnungen Die Darstellung der folgenden Teilebezeichnungen finden Sie auf der Seite 3-4 (Abb. A und B). Markise-Welle A ����������������������������������������������������������������� 1x Markisen-Welle B (kurbelseitig) ����������������������������������������������������� 1x Wellen-Verbinder �����������������������������������������������������������������1x Standfuß-Unterteil ���������������������������������������������������������������...
  • Seite 5: Einführung

    Klemm-Markise. Sie soll eine korrekte Verwendung und Wartung des Produktes garantieren. Die Gebrauchsanleitung sollte immer im Ganzen bleiben und während der Lebensdauer der Klemm-Markise an einem leicht zugänglichen Ort aufbewahrt werden. Bei Weitergabe des Produktes an Dritte ist diese Ge- brauchsanleitung mit auszuhändigen.
  • Seite 6: Allgmeine Informationen

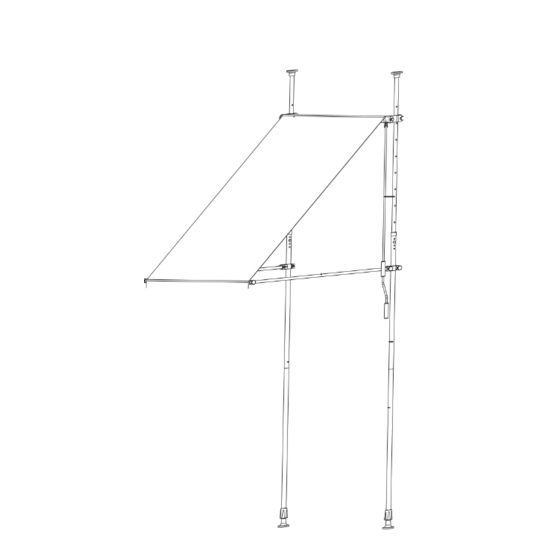

    Allgmeine Informationen Beschreibung der Klemm-Markise Die Klemm-Markise wird per Handwinde bewegt. Abb.1 zeigt eine ausgefahrene Klemm-Markise. Warnung Abbildung 1 beispielhaft Das Befestigungsmaterial muss vom Monteur mit dem vorhandenen Montageuntergrund abgestimmt werden. Allein der Monteur haftet dafür, dass das Befestigungsmaterial für das jeweilige Mauerwerk geeignet ist und dass die Montage fachgerecht ausgeführt wird.
  • Seite 7: Sicherheit

    Keine Gegenstände auf dem Klemm-Markisentuch ablegen. Es ist streng verboten, sich an die Klemm-Markise zu hängen oder an ihr abzustützen: es besteht die Gefahr von Personenver- letzungen oder Schäden an der Klemm-Markise. Für jede Art sonstiger Fragen bitten wir Sie, sich VOR Verwendung der Klemm- Markise an Ihren Händler zu wenden.
  • Seite 8: Pflichten Des Betreibers

    Bei Beschädigung(en) oder Verschleißanzeichen darf die Klemm-Markise nicht in Betrieb genommen werden und muss gegen unbeabsichtigte Benutzung gesichert werden. • Werden während des Betriebs Gefahren für Personen oder Änderungen erkannt, so muss die Klemm-Markise sofort außer Betrieb genommen werden (z. B. Zugang zur Bedienung sperren). •...
  • Seite 9: Technische Daten

    Technische Daten Bezugsmodelle Die vorliegende Gebrauchsanleitung bezieht sich auf das Klemm-Markisen-Modell 303140207 gemäß der Leistungserklärung Nr. LE003�2021: Produktbezeichnung Klemm-Markise 2,0 m x 1,2 m Verwendungszweck Textiler Sonnenschutz / Markise zur Anbringung im Außenbreich Kenncode des Produkttyps 30314�LE003�2021 Aufbaumaß Breite gesamt ca. 2 Meter Höhe von ca.
  • Seite 10: Transport Und Verpackung

    Transport und Verpackung Transport der Klemm-Markise Für das Handling und den Transport der Klemm-Markise ist der Kunde verantwortlich, der für einen an- gemessenen Transport sorgen muss, ohne dass die Originalverpackung beschädigt wird. Eventuelle Pro- duktschäden, die durch die Demontage und das Handling oder Transport nach der Installation verursacht werden, sind nicht durch die Garantie abgedeckt.
  • Seite 11: Benötigtes Werkzeug

    Benötigtes Werkzeug Benötigtes Werkzeug für die Installation Warnung Wenn Sie das benötigte Werkzeug falsch oder unvorsichtig verwenden, besteht die Gefahr, dass Sie sich damit verletzen. Machen Sie am Montageort/Montageposition vorhandene Leitungen spannungsfrei. Bohrmaschine Bohrer (entsprechend dem Untergrund und dem vorliegedem Montagematerial) Bleistift/Markierstift Kreuzschlitzschraubendreher Schraubenschlüssel SW7 und SW13...
  • Seite 12: Zusammenbau

    Zustand sind. Angemessene Anschlaggeräte verwenden. Die Installateure müssen die vorgesehenen Sicherheitsvorschriften be- achten. Falls die Klemm-Markise auf einem höheren Stockwerk als dem Erdgeschoss montiert werden soll, ist der entsprechende Bereich abzugrenzen und zu überwachen, damit sich keine Personen unter der hängenden Last aufhalten können. Eine unsach- gemäße Installation kann Personenschäden verursachen.
  • Seite 13 Zusammenbau Schritt 1: Die Teile der Klemm-Markise vorsichtig aus dem Karton nehmen und die Schutzpolster entfernen. Die Teile aus dem Polybeutel nehmen. Die Gesamthöhe der komplett ausgefahrenen Klemm-Markise beträgt ca. 3,2 Meter. Bestimmen Sie zuerst Ihre Installationshöhe A. Schritt 2:...
  • Seite 14 Zusammenbau Schritt 3: Markisen-Rohr mit Markisen-Rohr verbinden. Schritt 4: Setzen Sie den Markisenstoff mit der Seite mit dem Fixierseil in die Markisen-Welle und Markisen-Welle ein. Verschrauben Sie die beide Markisen-Wellen mit dem Wellenverbinder . Verwenden Sie die Kreuzschlitzschrauben Schieben Sie nun das fertig montierte Markisen-Rohr in den größeren vorderen Saum ein. Hinweis: Achten Sie beim Einziehen des Markisen-Tuches, dass die Naht (Saumumschlag) nach unten zeigt (siehe Detailbild).
  • Seite 15 Verwenden Sie hierzu die Schraubenschlüssel. Wählen Sie hier bereits die Rasterhöhe, welche dem Abstand zwischen Decke und Boden am nächsten kommt, welchen Sie unter Schritt 1 festgelegt/gemessen haben. Schritt 8: Handkurbel auf die vormontierte Klemm-Markise aufstecken und festschrauben. V1/2020-30314...
  • Seite 16 Die Klemm-Markise kann sowohl als Linksbedienung als auch als Rechtsbedienung montiert werden. Setzen Sie dazu die Klemm-Markise so ein, dass die Handkurbel auf der gewünschten Seite zu bedienen ist. Jetzt müssen, je nach Bedienung (links oder rechts), die Ausfallarme nach außen gedreht und fixiert werden.
  • Seite 17: Befestigung

    Kontaktdaten finden Sie in der Montageanleitung. Warnung Achten Sie auf festen Sitz, damit sich die Klemm-Markise nicht lösen kann. Es besteht die Gefahr das sich beim Lösen Personen verletzen. Prüfen Sie die Klemm-Markise daher regelmäßig auf festen Sitz. Schritt 12: Fertig montierte Klemm-Markise an die gewünschte Position...
  • Seite 18 Verwenden Sie dazu einen dem Untergrund enstprechend richtigen Bohrer. Schritt 14: Setzen Sie die Dübel ein. Installieren Sie nun wieder die Klemm-Markise (siehe auch Schritt 12, und richten diese wieder exakt gerade und an den Bohrlöchern aus. Schritt 15: Befestigen Sie die Klemm-Markise mit den Schrauben...
  • Seite 19: Inbetriebnahme

    Betrieb Handbetriebene Klemm-Markise Die Klemm-Markise wird mit Hilfe der Kurbelstange aus- und eingefahren. HINWEIS! Die Klemm-Markise nur einrollen, wenn sie komplett trocken ist; wird sie feucht eingerollt, kann sie leichter von Schimmel befallen werden, wodurch das Problem aufgequollener Nähte auftreten kann. V1/2020-30314...
  • Seite 20: Regelmäßige Und Außerordentliche Wartung

    Verlängerungsrohr reinigen, um keine Leiter benutzen zu müssen (beachten Sie auch nachfolgende Hinweise zum Stoff ). Von unten die sichtbare Seite des Klemm-Markisentuchs reinigen. Anschließend die Klemm-Markise um ein weiteres Stück von 10-15 cm ausrollen und den neuen Abschnitt reinigen. In der gleichen Weise fortfahren, bis die gesamte Klemm-Markise gereinigt ist.
  • Seite 21: Demontage Und Entsorung

    Demontage und Entsorung Demontage Warnung ACHTUNG! Bei der Demontage der Klemm-Markise müssen – ebenso wie bei der Installation - alle bestehenden Sicherheitsvor- schriften eingehalten werden: siehe Kapitel „Sicherheit“ und „Installation“ (Seite 7 und 12) sowie die Installationsanleitung. HINWEISE FÜR DIE DEMONTAGE: 1.
  • Seite 22: Problembehandlung

    Verfügung. Hotline +49 (0) 9805-9333 1981 Mo. - Fr. 08.00 - 16.00 Uhr www.hecht-international.com Downloads Eine Leistungserklärung für die in dieser Montageanleitung betreffende Klemm-Markise kann unter folgender Internet-Adresse heruntergeladen werden. https://www.hecht-international.com/LE003�2021 hecht international GmbH Im Herrmannshof 10 91595 Burgoberbach GERMANY Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten.
  • Seite 23: Garantiekarte

    Garantiekarte GARANTIEKARTE Klemm-Markise Bevor Sie Ihr Gerät einsenden wenden Sie sich telefonisch oder per Mail an unseren KUNDENDIENST. So können wir Ihnen bei eventuellen Bedienungsfehlern helfen. KUNDENDIENST 04/2021 +49(0)9805 - 93331981 (Zum regulären Festnetz Tarif Ihres Telefonanbieters.)  webservice@hecht-international.com ARTIKELNUMMER...
  • Seite 24: Garantiebedingungen

    Garantiekarte Garantiebedingungen Sehr geehrter Kunde Die HOFER-Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Zeitpunkt der Übernahme Garantieleistung: Kostenfreier Austausch oder Geldrückgabe. Keine Transportkosten. Hotline: +49(0)(0)9805 - 93331981 (Zum regulären Festnetztarif Ihres Telefonanbieters.) Erreichbarkeit: Mo. - Fr. 08.00 Uhr - 18.00 Uhr Bitte beachten Sie, dass die Art der Garantieleistung im Einzelfall von HOFER bestimmt wird.
