9) Es erscheint die neue Einstellung
10) Sind alle Parameter richtig eingestellt, die
11) Es erscheint die Bestätigungsabfrage.
12) ENTER drücken für Ja, OUT für Nein
13) Es erscheint wieder SET MODEL
14) Mit OUT zum Informationsmenü zurückkehren

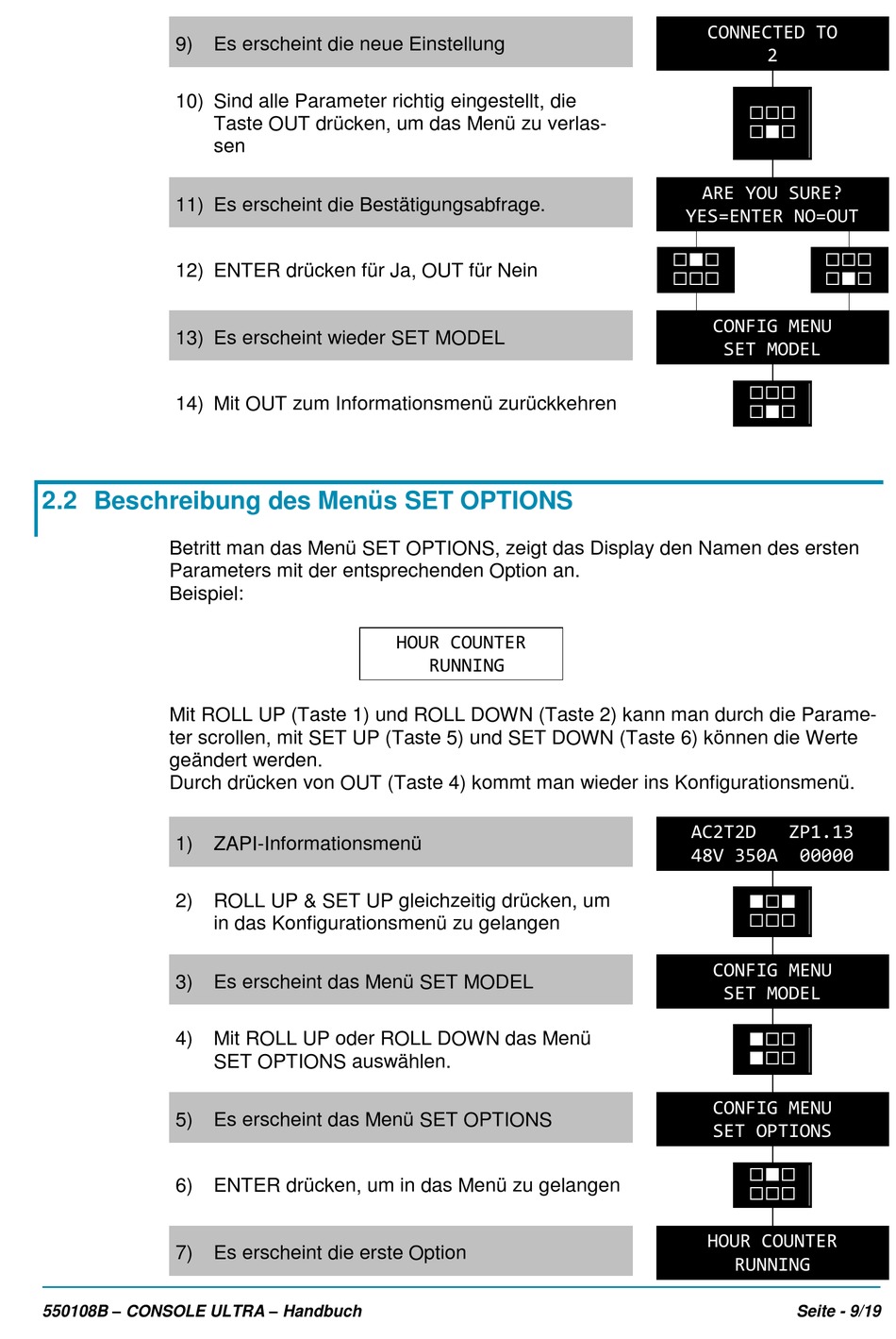

2.2 Beschreibung des Menüs SET OPTIONS
Betritt man das Menü SET OPTIONS, zeigt das Display den Namen des ersten
Parameters mit der entsprechenden Option an.
Beispiel:
Mit ROLL UP (Taste 1) und ROLL DOWN (Taste 2) kann man durch die Parame-
ter scrollen, mit SET UP (Taste 5) und SET DOWN (Taste 6) können die Werte
geändert werden.
Durch drücken von OUT (Taste 4) kommt man wieder ins Konfigurationsmenü.
1) ZAPI-Informationsmenü
2) ROLL UP & SET UP gleichzeitig drücken, um
3) Es erscheint das Menü SET MODEL
4) Mit ROLL UP oder ROLL DOWN das Menü
5) Es erscheint das Menü SET OPTIONS
6) ENTER drücken, um in das Menü zu gelangen
7) Es erscheint die erste Option
550108B – CONSOLE ULTRA – Handbuch
Taste OUT drücken, um das Menü zu verlas-
sen
in das Konfigurationsmenü zu gelangen
SET OPTIONS auswählen.
HOUR COUNTER
RUNNING
CONNECTED TO
2


ARE YOU SURE?
YES=ENTER NO=OUT
 
 

 
CONFIG MENU
SET MODEL


AC2T2D ZP1.13
48V 350A 00000


CONFIG MENU
SET MODEL


CONFIG MENU
SET OPTIONS


HOUR COUNTER
RUNNING
Seite - 9/19
