Inhaltszusammenfassung für Zapi CONSOLE ULTRA

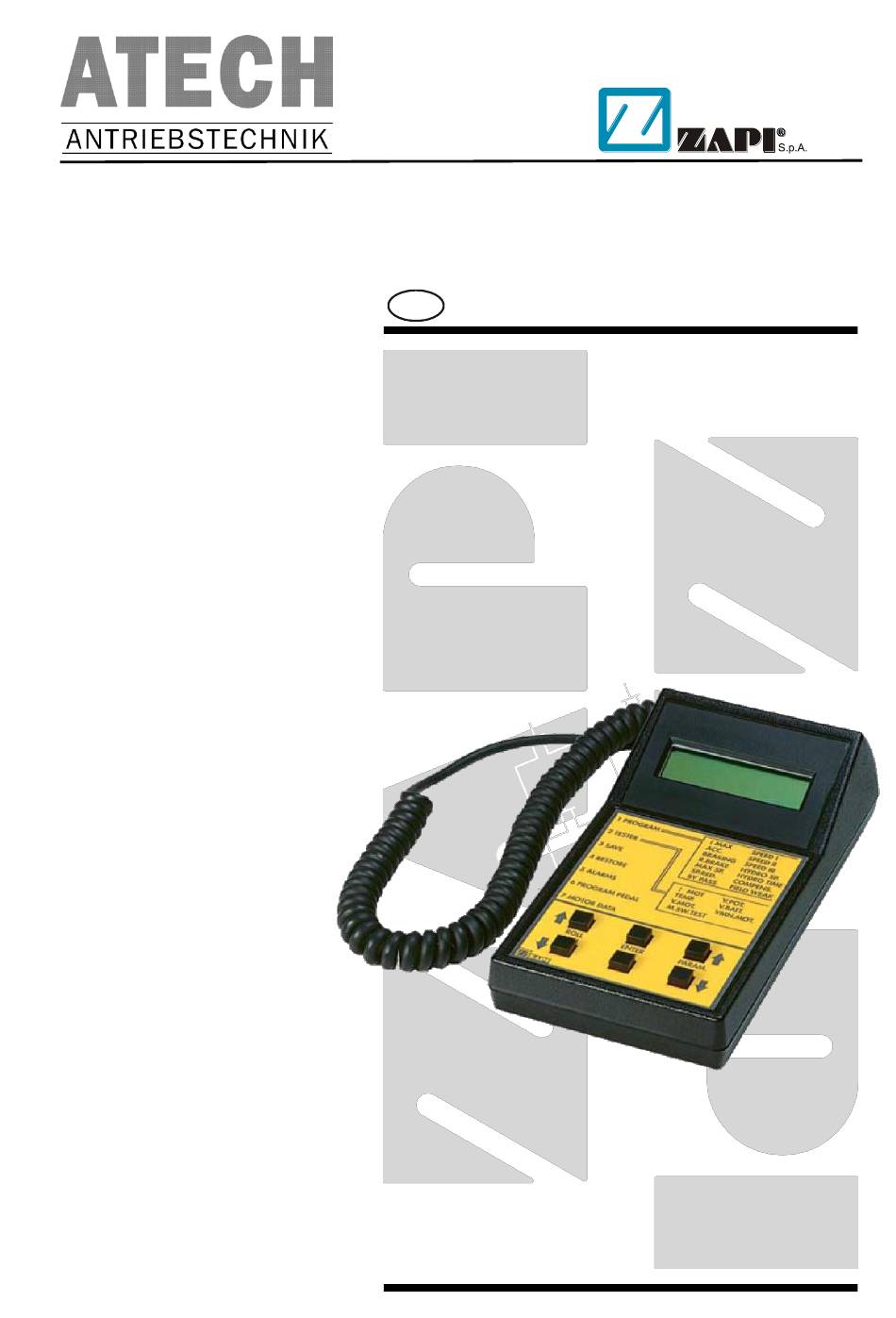

- Seite 1 Gewerbegebiet Hohenwart – Neumannstraße 1 D – 84561 Mehring / Obb Tel +49 (0)8677/9809-0 – Fax +49 (0)8677/9809-20 E-Mail: info@atech-antriebstechnik.de Benutzerhandbuch CONSOLE ULTRA...
- Seite 2 Nachdruck oder Kopieren dieser deutschen Version, auch auszugsweise, ist nur mit schriftlicher Genehmigung der Firma ATECH GmbH gestattet. Unter keinen Umständen ist ZAPI S.p.A. oder ATECH GmbH, auch Dritten gegenüber, für Schäden verantwortlich, die durch den unsachgemäßen Gebrauch bei Verwendung dieses Pro- duktes entstehen.
-
Seite 3: Inhaltsverzeichnis
Beschreibung des Menüs ALARMS ............... 16 Beschreibung des Menüs PROGRAM VACC ............17 Beschreibung des Menüs MOTOR DATA .............. 19 FREIGABELISTE FUNKTION INITIALEN UNTERSCHRIFT GRAFIK UND LAYOUT PROJEKTMANAGER TECHNISCHER MANAGER VERKAUF Ausgabe: 550108B Stand: Oktober 2006 550108B – CONSOLE ULTRA – Handbuch Seite - 3/19... -

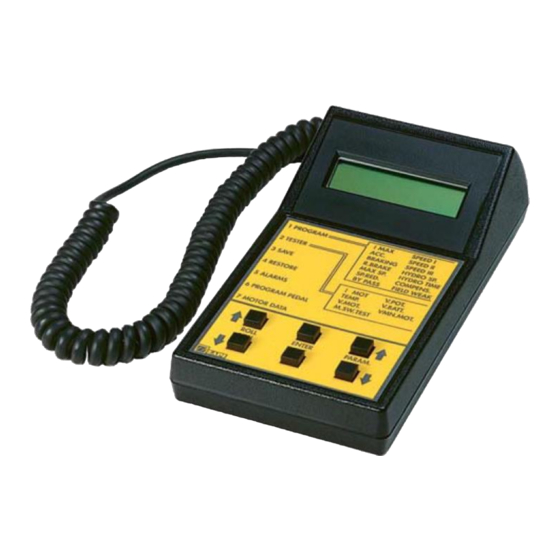

Seite 4: Beschreibung Der Zapi-Console
Es gibt auch Controller, die nicht mit der Console verbunden werden können, nämlich: - AC-3 (AMP-SAAB-Version, 29-polig) - AC-4 (AMP-SAAB-Version, 29-polig) - HVC - SMART ANTENNA. In diesem Fall kann die Console aber über CAN-Bus verbunden werden. 550108B – CONSOLE ULTRA – Handbuch Seite - 4/19... -
Seite 5: Tasten
Auswahl einer Option oder des vorherigen Menüs Taste 3 ENTER Bestätigung der ausgewählten Option Taste 4 Verlassen eines Menüs Taste 5 SET UP Erhöhen eines Parameterwerts Taste 6 SET DOWN Verringern eines Parameterwerts 550108B – CONSOLE ULTRA – Handbuch Seite - 5/19... -
Seite 6: Display
Tasten 2 (ROLL DOWN), 4 (OUT) und 6 (SET DOWN) gleichzeitig gedrückt werden. Dadurch wird die Console neu gestartet, und die Softwarever- sion der Console und des Controllers werden angezeigt. 550108B – CONSOLE ULTRA – Handbuch Seite - 6/19... -
Seite 7: Allgemeine Beschreibung Der Funktionen
7) MOTOR DATA Diese Funktion ermöglicht die Aufzeichnung der elektrischen Motorparame- ter im Speicher des Controllers. Die gespeicherten Eigenschaften variieren von Motor zu Motor. Sie erlauben eine effizientere Kontrolle des Motor- stroms. 550108B – CONSOLE ULTRA – Handbuch Seite - 7/19... -
Seite 8: Beschreibung Des Konfigurationsmenüs
6) Mit ROLL UP oder ROLL DOWN den ge- wünschten Parameter auswählen CONNECTED TO 7) Der gewünschte Parameter erscheint 8) Mit SET UP oder SET DOWN kann der Para- meter verändert werden. 550108B – CONSOLE ULTRA – Handbuch Seite - 8/19... -
Seite 9: Beschreibung Des Menüs Set Options
CONFIG MENU 5) Es erscheint das Menü SET OPTIONS SET OPTIONS 6) ENTER drücken, um in das Menü zu gelangen HOUR COUNTER 7) Es erscheint die erste Option RUNNING 550108B – CONSOLE ULTRA – Handbuch Seite - 9/19... -
Seite 10: Beschreibung Des Menüs Adjustments
Konfigurationsmenü zu gelangen CONFIG MENU 3) Es erscheint das Menü SET MODEL SET MODEL 4) Mit ROLL UP oder ROLL DOWN das Menü ADJUSTMENT auswählen 550108B – CONSOLE ULTRA – Handbuch Seite - 10/19... - Seite 11 12) OUT drücken, um das Menü zu verlassen 13) Zum Bestätigen ENTER drücken. 14) Um die restlichen Parameter einzustellen ,müssen die Punkte 5 bis 13 wiederholt wer- den. 550108B – CONSOLE ULTRA – Handbuch Seite - 11/19...
-
Seite 12: Beschreibung Des Hauptmenüs
7) MOTOR DATA 3.1 Beschreibung des Menüs PARAMETER CHANGE Die Einstellung der Parameter kann direkt von ZAPI nach Kundenvorgaben durchgeführt werden, oder aber vom Kunden selbst mit der Console. Betritt man das Menü PARAMETER CHANGE, zeigt das Display den Namen des ersten Parameters mit dem entsprechenden Wert an. -
Seite 13: Beschreibung Des Menüs Tester
4) Mit ROLL UP oder ROLL DOWN das Menü TESTER auswählen MAIN MENU 5) Es erscheint das Menü TESTER TESTER 6) ENTER drücken, um in das Menü zu gelangen 550108B – CONSOLE ULTRA – Handbuch Seite - 13/19... -
Seite 14: Beschreibung Des Menüs Save
Display das Modell der FREE Steuerung und eine zweistellige Zahl. 8) Mit ROLL UP und ROLL DOWN bis zu einem freien Speicherplatz (2.Zeile = FREE) blättern. 550108B – CONSOLE ULTRA – Handbuch Seite - 14/19... -
Seite 15: Beschreibung Des Menüs Restore
SELECT: MOD. 00 7) Im Display erscheinen die verschiedenen ge- AC2 ZAPI V1 speicherten Daten mit einer Codenummer 8) Mit ROLL UP oder ROLL DOWN den ge- wünschten Datensatz auswählen. 550108B – CONSOLE ULTRA – Handbuch Seite - 15/19... -
Seite 16: Beschreibung Des Menüs Alarms
Stand des Betriebsstundenzählers beim Auftritt des Alarms, die Häufigkeit des Auftretens und 20°C die Temperatur zum Zeitpunkt des Auftretens. Zeigt das Display ALARM NULL ist kein Alarm im Controller gespeichert. 550108B – CONSOLE ULTRA – Handbuch Seite - 16/19... -
Seite 17: Beschreibung Des Menüs Program Vacc
Mit der Programmier-Console kann das Potentiometersignal automatisch erfasst werden. Dabei werden der Minimal- und der Maximalwert des Nutzsignals für beide Fahrtrichtungen gespeichert. Diese Funktion dient vor allem zum Ausglei- chen von eventuellen mechanischen Symmetrieabweichungen und Toleranzen des Potentiometers. 550108B – CONSOLE ULTRA – Handbuch Seite - 17/19... - Seite 18 Sie alle Sicherheitsschalter im System. 10) Langsam das Fahrpedal (oder Flügelrad) bis zum Anschlag drücken. Die neuen Minimal- und Maximalwerte und ein entsprechender Richtungspfeil werden nun in der Console an- gezeigt. 550108B – CONSOLE ULTRA – Handbuch Seite - 18/19...
-
Seite 19: Beschreibung Des Menüs Motor Data
Am Ende des Vorgangs kommt man automatisch zurück ins Hauptmenü Die oben beschriebene Prozedur kann durch Drücken von OUT (Taste 4) jeder- zeit unterbrochen werden, und man kommt zurück ins Hauptmenü. 550108B – CONSOLE ULTRA – Handbuch Seite - 19/19...
