WimTec OCEAN U6 Montage- Und Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für WimTec OCEAN U6
Inhaltszusammenfassung für WimTec OCEAN U6

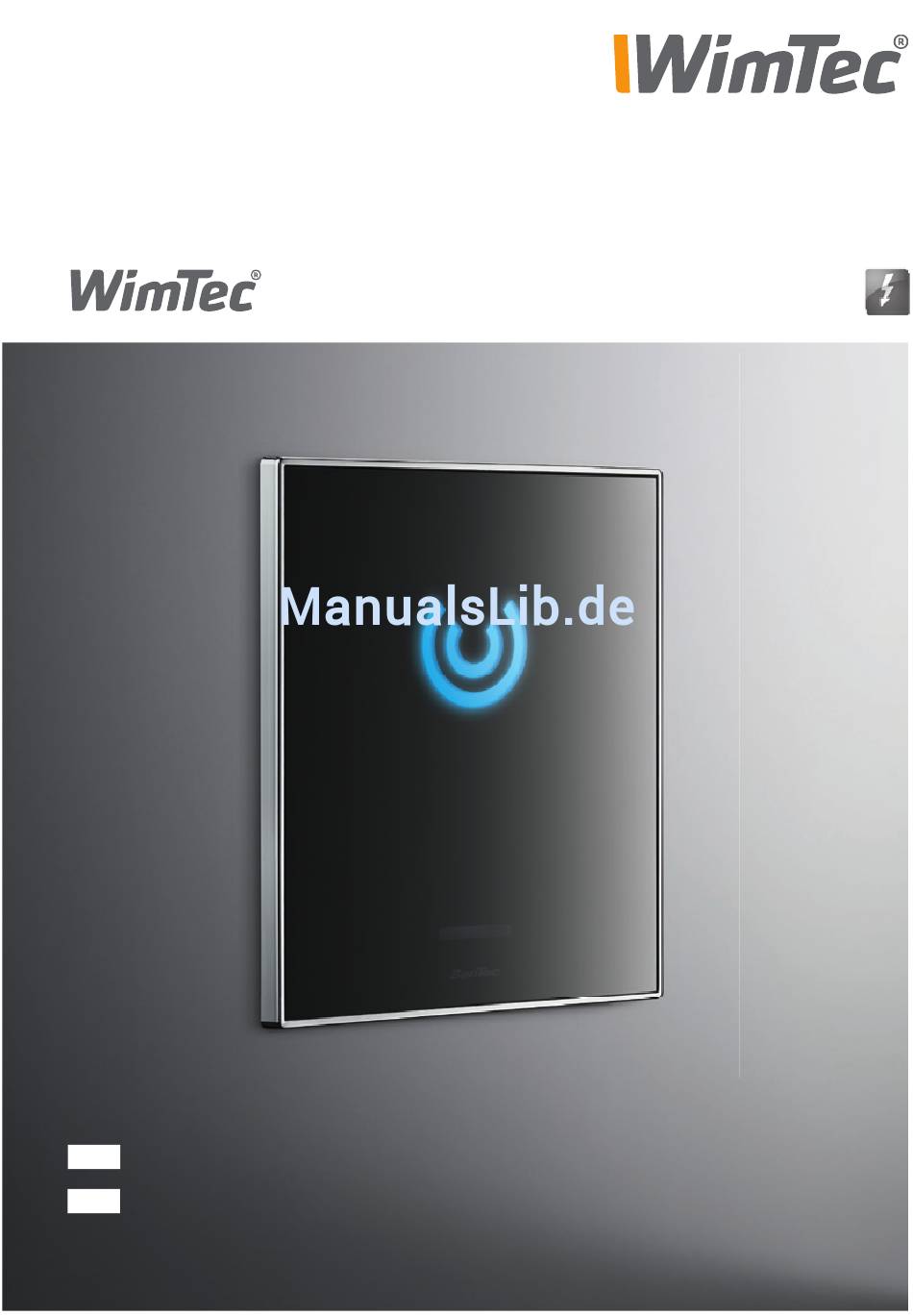

- Seite 1 OCEAN U6 Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
OCEAN U6 Allgemeine Hinweise Gratulation zum Kauf Ihrer Urinalsteuerung WimTec OCEAN. Damit Sie lange Jahre Freude mit dieser hochwertigen Armatur haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung und Pflege zu beachten: milde, seifenhaltige Reinigungsmittel verwenden keine kratzenden, scheuernden oder säurehaltigen... -
Seite 3: Technische Daten
Rohbauset: B/H/T: 135 x 165 x 77 mm Einbaumaße Maße in cm 10-19 min 100 51,5 Höhe Mitte Sensor 100 (im Element ca. 100-120) Zulauf DN 15 ca. 50 aktiver Bereich Ablauf DN 50 OK-FFB OK-RFB Urinalsteuerung WimTec OCEAN U6... -
Seite 4: Montage
OCEAN U6 Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Urinalsteuerung WimTec OCEAN U6... -
Seite 5: Spülmengen-Übersicht
Gegebenenfalls Spülzeit und Reichweite einstellen (siehe Seite 6) Glasplatte schräg aufsetzen und mit Druck nach hinten in die waagrechte Position drehen. Glasplatte mit Sicherungsschraube unten links fixieren und unten rechts befestigen. WimTec OCEAN U6 ist nun betriebsbereit. Spülmengen-Übersicht Spülmenge in l Fließdruck... - Seite 6 Dient zum Einstellen der Spülzeit der Urinalsteuerung. 3. Intervall für Austrocknungsschutz: Zum Einstellen des Zeitintervalls für den Austrocknungsschutz. Wird das Urinal für die voreingestellte Zeit nicht benutzt, löst die Urinalsteuerung selbstständig eine Spülung für die am Spülzeitregler (2) eingestellte Spülzeit aus. Urinalsteuerung WimTec OCEAN U6...
- Seite 7 Minute wird nur eine Spülung ausgelöst. Funktion Mindestverweilzeit: Intelligente Vorspülung: Einstellbare Austrocknungsschutz: 1 s, wenn Urinal länger als Hauptspülung: bei 24 Stunden 5 min nicht benutzt von 1 bis 10 s Nichtbenutzung Ersatzteile siehe Seite 14/15 Urinalsteuerung WimTec OCEAN U6...
- Seite 15 Montagerahmen mit Elektronikmodul, Mounting frame with electronic module 4 5 6 OF F 1 2 3 112 900 Glas-Frontplatte weiß, Glass-front plate white 115 666 Glas-Frontplatte schwarz, Glass-front plate black 112 931 Netzteil, Power supply 230 611 Netzstecker, Power plug Urinal control WimTec OCEAN U6...
- Seite 16 WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
