VOR DER INSTALLATION:
1. Lesen Sie alle Installationsanweisungen sorgfältig durch, bevor Sie fortfahren.
2. Nehmen Sie das Gerät vorsichtig aus der Verpackung, um Kratzer oder Beschädigungen zu vermeiden.
3. Das Gerät wird mit sechs (6) AA-Alkali-Batterien geliefert, bei Sensorgesteuerter Aktivierung des Wasserstrahls.
4. Stellen Sie eine Montagefläche zur Verfügung, die für das Gerät und die auf das Gerät wirkenden Lasten ausreichend
ist. Stellen Sie eine quadratische und mindestens 15 cm tiefe Betonplatte zur Verfügung, um das Gerät sicher zu
verankern.
5. Führen Sie die Verrohrung gemäß der Verrohrungs- und Maßzeichnung aus, einschließlich Wasserversorgung,
Abflussrohr und Kiesabflussschacht. (Siehe Seite 2 für Details zur Rohinstallation)
6. Spülen Sie die Wasserzuleitungen vor dem Anschluss an das Gerät vollständig von Fremdkörpern.
INSTALLATION: (siehe Entwässerung & Montagevorbereitung S. 2)
1. Richten Sie das Gerät über Einbauten auf der Montageunterlage aus, markieren Sie die Befestigungslöcher im
Bodenflansch.
2. Kippen Sie das Gerät auf die Seite, neben den Montageort. Installieren Sie 1/2"-13 Estrich-Anker (falls im Bestellumfang
ingebriffen). Eine optionale Ankerplatte (-IAP, In-Ground Anchor Plate), die in den Beton eingegossen wird, ist erhältlich.
3. Führen Sie den flexiblen Abwasserschlauch 7/8" OD in den Ablassschlauch mit offenem Ende ein. Schließen Sie das 1/2"-
NPT-Außengewinde an die Trinkwasserversorgung an. Kippen Sie dann das Gerät an seinen Platz und achten Sie darauf,
dass der Schlauch nicht eingeklemmt oder geknickt wird. Befestigen Sie den Basisflansch mit dem mitgelieferten
Befestigungsmaterial an der Montageplatte.
4. Schließen Sie das Akkupaket an die passenden Akku-Drahtklemmen an. Nach dem Anschluss ist das Gerät aktiv.
5. Testen Sie die Dichtheit und den ordnungsgemäßen Betrieb und installieren Sie dann die Wartungsklappe.
INBETRIEBNAHME:
Luft im Wasserspendersystem oder in den Versorgungsleitungen der Struktur führt zu einem
unregelmäßigen Auslaufstrahl, bis sie durch das einströmende Wasser herausgespült wird. Halten Sie
den Druckknopf gedrückt, bis ein gleichmäßiger Wasserstrahl erreicht ist.
BETRIEBSANLEITUNG:
Handbetrieb: Halten Sie den zu befüllenden Behälter direkt unter das Einfüllrohr in der Mitte des Geräts und
drücken Sie dann den Drucktaster. Wenn der Behälter fast gefüllt ist, lassen Sie den Druckknopf los.
Sensorbetrieb: Halten Sie den zu füllenden Behälter direkt unter den Sensor in der Mitte des Einfüllstutzens
und bewegen Sie den Behälter dann nach oben; der Wasserfluss beginnt automatisch. Wenn der Behälter fast
gefüllt ist, senken Sie den Behälter unter den Sensor, bis das Wasser nicht mehr fließt (siehe Etikett auf dem
Flaschenfüller).

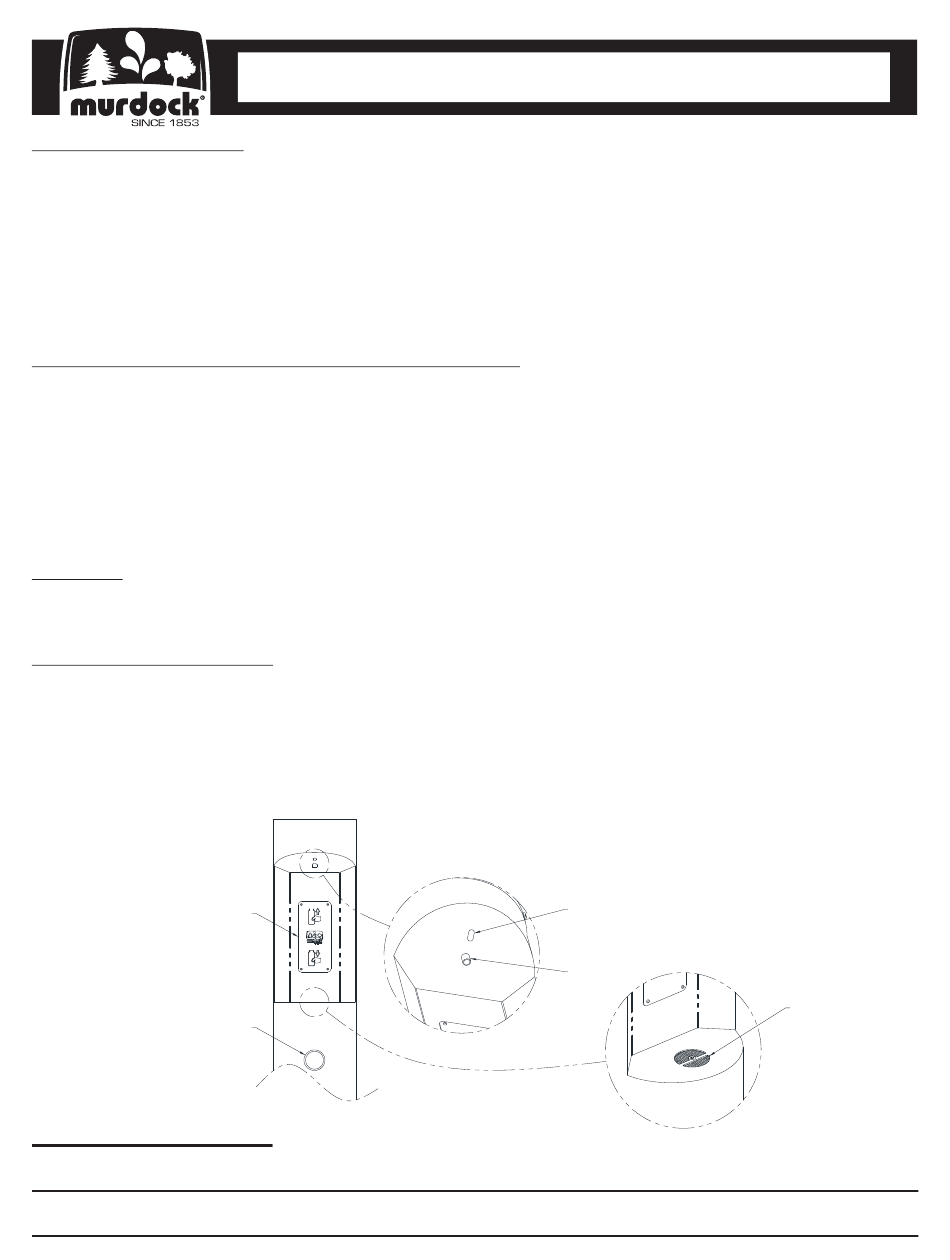

Aluminium-Namensschild
Taster
Bitte besuchen Sie www.aquadona.com für die
aktuellsten Spezifikationen.
AQUADONA • Brunnenstr. 149 10115 Berlin
Tel.: 030 345 092 37 • Mail: service@aquadona.com • www.aquadona.com
7109-602-001
Aussen-Wasserspender mit Festanschluss
INSTALLATIONSANLEITUNG
Seite 3 von 11
Sensor
Füllstutzen
Ablassen
03.2021
