2.2
Funktionsbeschreibung

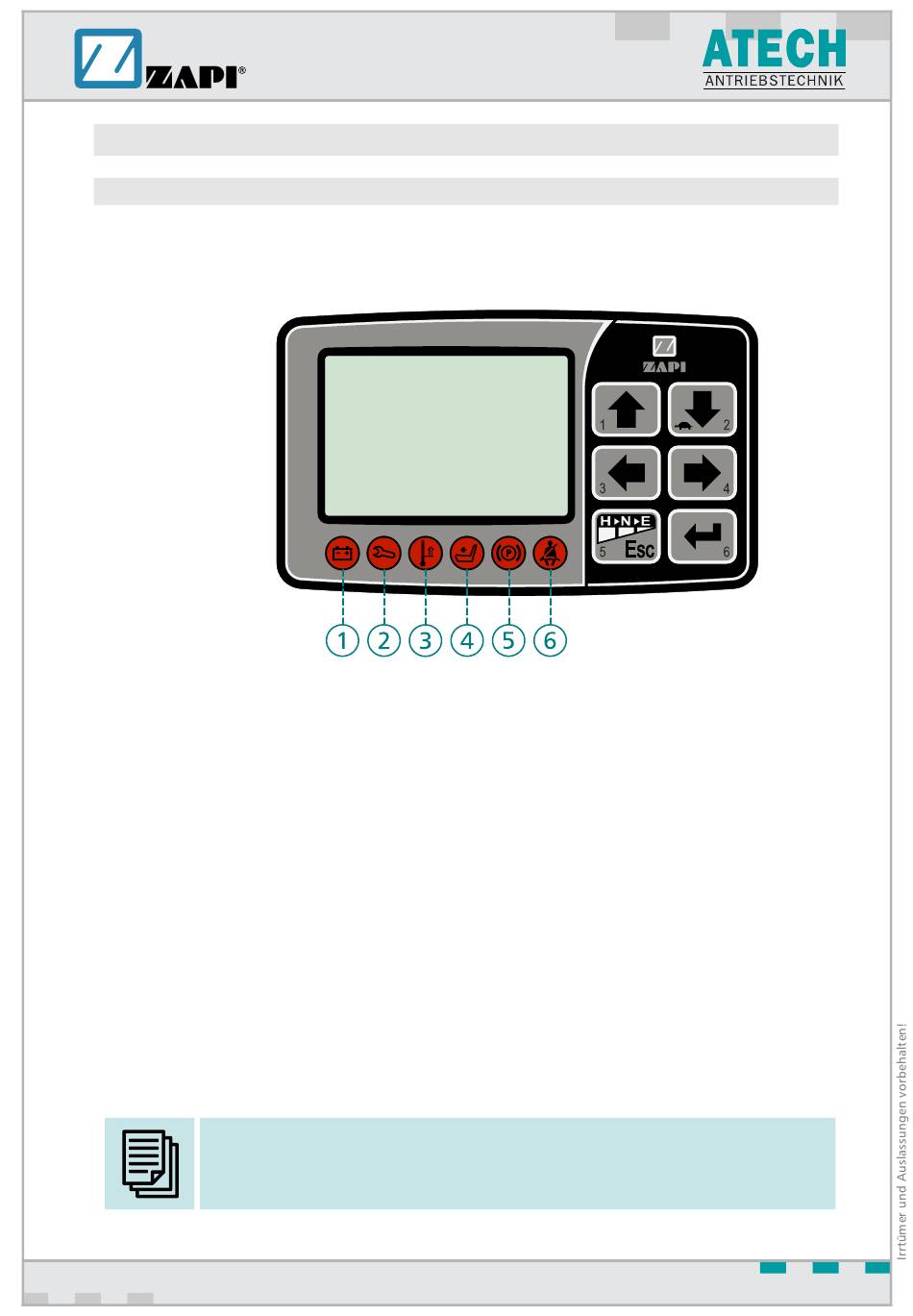

2.2.1 LED-Funktionen
Das GRAPHIC SMART Display besitzt sechs rote LEDs, welche dem Benutzer den Fahrzeug-
status anzeigen
①
Batterie
Diese LED leuchtet, wenn die Batteriekapazität unter 40 % der Nennkapazität fällt.
②
Gabelschlüssel
Diese LED blinkt, wenn ein Fahrzeugalarm ausgelöst wird.
③
Thermometer
Diese LED blinkt, wenn die Steuerung / der Inverter zu heiß wird.
④
Seat
Diese LED leuchtet, wenn sich der Benutzer auf den Sitz setzt.
⑤
Handbremse
Diese LED leuchtet, wenn die Handbremse aktiviert ist.
⑥
Sicherheitsgurt
Diese LED leuchtet, wenn der Sicherheitsgurt nicht richtig angelegt ist. Der Sicherheitsgurt-
Sensor muss mit dem analogen Eingang #2 (C8) verbunden sein.
Wenn der Schlüsselschalter eingeschaltet wird, macht das GRAPHIC SMART Dis-
play einen generellen Test der LEDs. Die LEDs leuchten der Reihe nach.
GRAPHIC SMART Display
Spezifikation
AF4ZP0AB
