F&F STR-3D Anleitung Seite 7

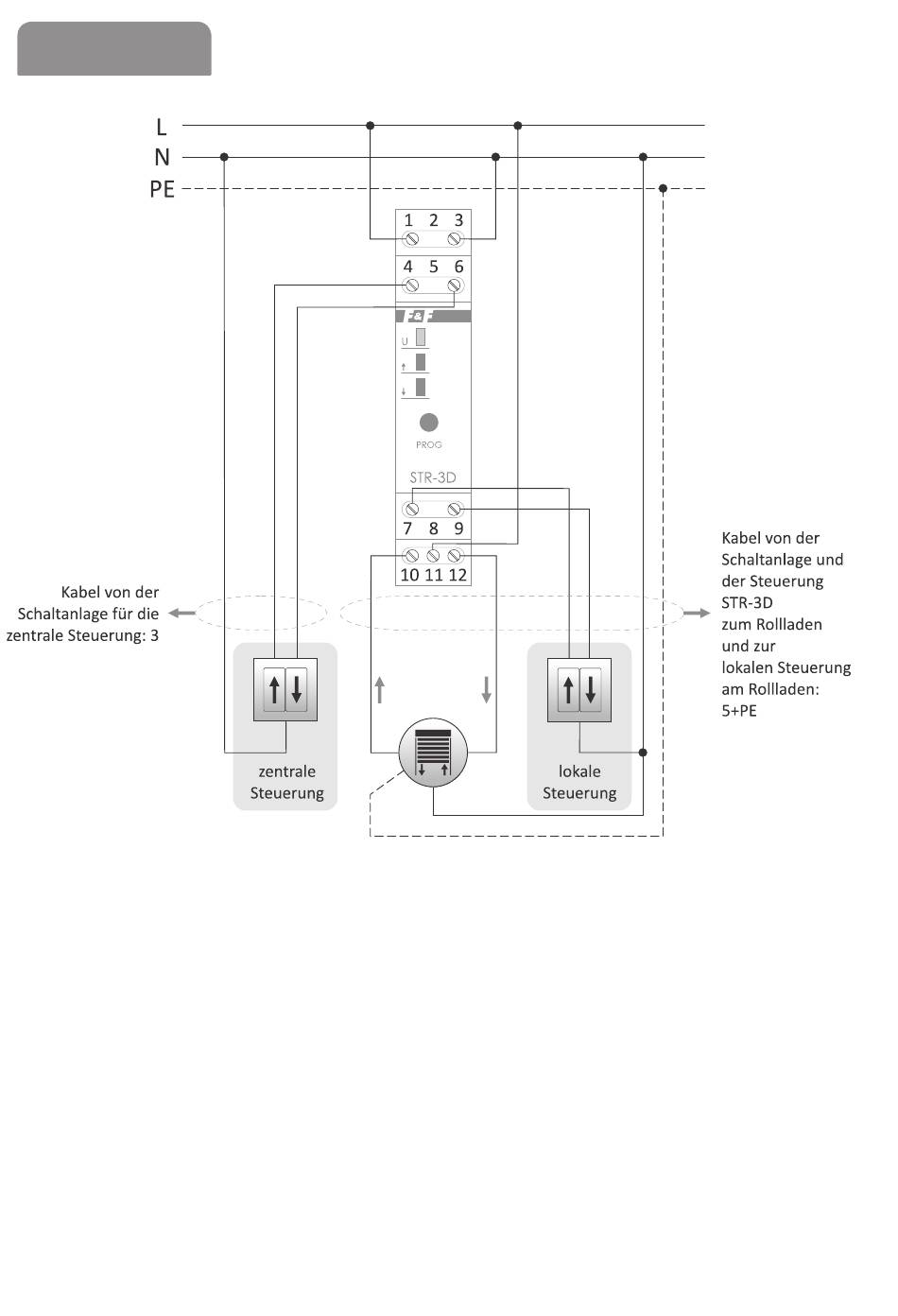

Schaltplan
1-3 Versorgung 100÷265 V AC
4 zentrale Steuerung – Richtung HocH ↑↑
6 zentrale Steuerung – Richtung RunteR ↓↓
lokale Steuerung – Richtung HocH ↑
7
lokale Steuerung – Richtung RunteR ↓
9
10 Motorstromversorgung – Richtung HocH ↑
11 Versorgung der Steuerung 230 V AC (L)
Motorstromversorgung – Richtung RunteR ↓
12
- 7 -
