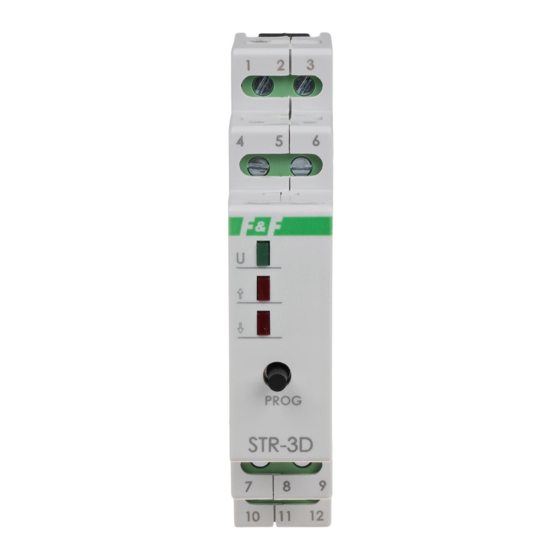

STR-3D
Rollladensteuerung
für Rollvorrichtungen
230 V AC
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschrott aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschäft abgegeben werden.
Elektroschrott, der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Das Steuergerät STR-3D ist für die Steuerung von Rollläden
(HocH/RunteR) und anderen Vorrichtungen (z.B. Garagentore)
bestimmt, die mit einem einphasigen Gleichstrom-Elektromotor
mit Hilfe von den Drucktastern (z. B. Klingel-Taster) angetrieben
werden.
Funktion
Das Steuergerät kann unabhängig von anderen Geräten selbst-
ständig arbeiten (zum Öffnen/Schließen eines Rollladens), es
ist aber auch möglich, die Steuergeräte in eine Gruppe zu ver-
binden, um zentral (mit einem Schalter) mehrere Rollläden zu
steuern. Die Spannungsversorgung der Steuerung wird durch
die grüne LED angezeigt. Das Einschalten des Rollladenmotors
erfolgt durch einen momentanen Impuls „N" auf einen der
Steuereingänge. Der Rollladenmotor schaltet sich für die vom
Benutzer vorher einprogrammierte Zeit ein, um die Rollläden
vollständig zu heben oder zu senken. Die Stromversorgung des
Controllers wird durch die grüne LED U angezeigt. Der Betrieb
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
