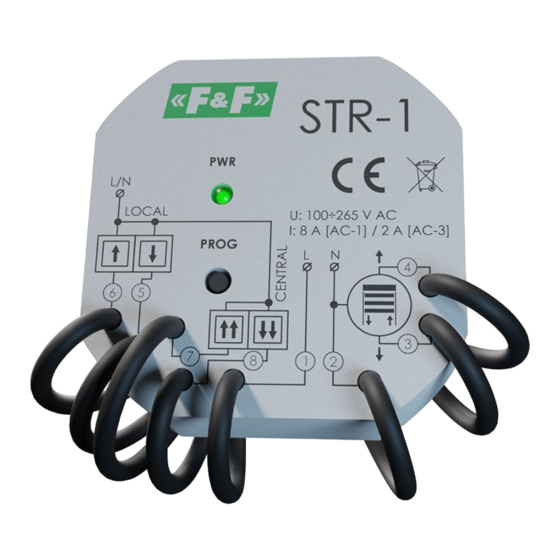

F&F STR-1 Handbuch

Rollladensteuerung
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
6
7
8
STR-1
Rollladensteuerung
2-Tasten Steuergerät
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschrott aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschäft abgegeben werden.
Elektroschrott, der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck
Die Steuerung STR-1 wird zur Steuerung von Rollläden (HOCH –
Öffnen, RUNTER – Schließen) und andere Schließvorrichtungen
(z.B. Garagentore) verwendet. Die zu steuernden Vorrichtungen
müssen mit einem Elektromotor angetrieben werden und mit
einen momentanen Schalter (z.B. Klingeltaster) bedient werden.
Der Regler kann unabhängig von anderen Geräten selbstständig
arbeiten (geeignet für Öffnen/Schließen von einem Rollladen),
es ist aber auch möglich, die Regler in eine Gruppe zu kombi-
nieren, um zentral (mit einen Schalter) mehrere Rollläden zu
steuern.
Funktion
Die Stromversorgung der Steuerung wird durch das Auf-
leuchten der grünen U-LED angezeigt. Das Einschalten des
Rollladenmotors erfolgt durch einen momentanen Impuls (L
oder N) auf einen der Steuereingänge. Der Rollladenmotor
schaltet sich an, für die vom Benutzer vorher einprogrammier-
te Zeit, um die Rollläden vollständig zu heben oder zu senken.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
- 1 -
loading

Verwandte Anleitungen für F&F STR-1

Inhaltszusammenfassung für F&F STR-1

  • Seite 1 Elektroschrott, der in den Müllcontainer geworfen oder in der Natur zurückgelas- sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar. Verwendungszweck Die Steuerung STR-1 wird zur Steuerung von Rollläden (HOCH – Öffnen, RUNTER – Schließen) und andere Schließvorrichtungen (z.B. Garagentore) verwendet. Die zu steuernden Vorrichtungen müssen mit einem Elektromotor angetrieben werden und mit...
  • Seite 2 Es besteht aber auch die Möglichkeit, die Rollläden an einer beliebigen Stelle durch den Benutzer anzuhalten, während des Schließungs- bzw. Öffnungsvorgangs (unvollständiges Öffnen oder Schließen der Jalousie). Steuereingänge des Steuergeräts LOKALE STEUERUNG – eine Gruppe von Tasten, die an die Klemmen 5 und 6 angeschlossen sind und einen Rollladen steuern.
  • Seite 3 Anschlussscheme Stromversorgung 230 V (L-N) Motorstromversorgung – Ausgang Richtung RUNTER ↓ Motorstromversorgung – Ausgang Richtung HOCH ↑ Lokale Steuerung – Richtung RUNTER ↓ Lokale Steuerung – Richtung HOCH ↑ Zentrale Steuerung – Richtung HOCH ↑↑ Zentrale Steuerung – Richtung RUNTER ↓↓ Die Steuereingänge können vom Phasenleiter (L) oder Nulleiter (N) gespeistwerden.
  • Seite 4 Programmierung der Einschaltzeit 1. Drücken Sie die PROG-Taste und halten Sie die Taste gedrückt bis die grüne U-LED fängt zu blinken an. 2. Drücken Sie erneut die PROG-Taste (START). Das Steuergerät startet die Zeitmessung, die durch das schnellere Blinken der grünen LED angezeigt wird.

  • Seite 5: Montage

    Montage 1. Schalten Sie die Sicherung des Stromkreises ab. 2. Installieren Sie das Steuergerät in einer Unterputzdose. 3. Schließen Sie die Versorgungskabel gemäß den Markierungen an die Klemmen 1-2 an. Eine Gruppe von Steuerungen, die mit einer gemeinsa- men zentralen Steuerung arbeiten, muss mit der gle- ichen Phase gespeist werden, z.
  • Seite 6 5. Schließen Sie den gesteuerten Rollladenmotor an die Klemmen 3, 4 und an den N-Leiter an. 6. Schalten Sie die Stromversorgung ein. 7. Programmieren Sie die Zeit für das Heben/Senken der Rollläden. Es wird empfohlen, dass die programmierte Zeit ca. 10 s ab der tatsächlichen Dauer des Hebens/Senkens der Rollläden.

  • Seite 7: Garantie

    Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski sp. j. erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
