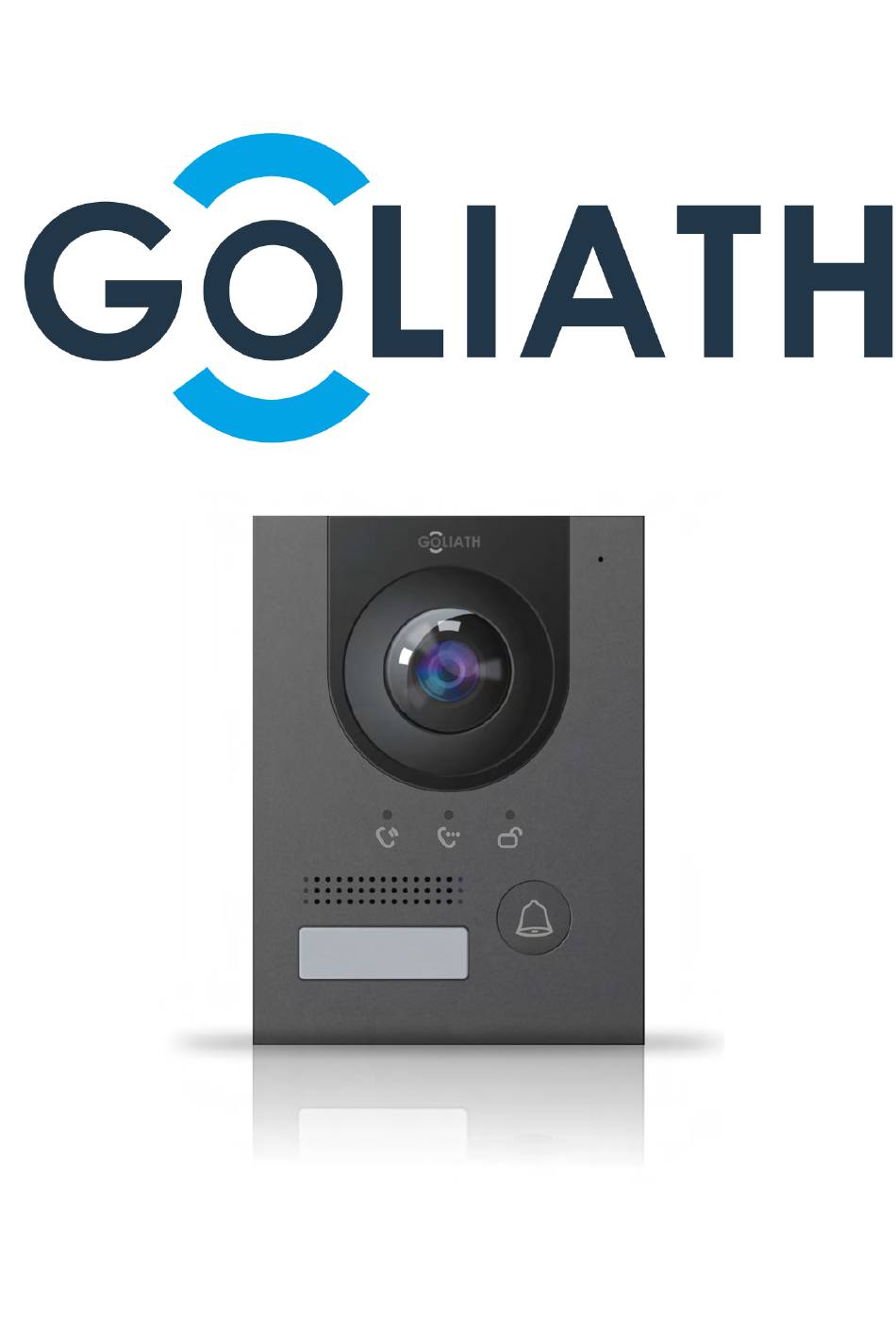

Goliath AV-VTA02-1AV2 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Goliath AV-VTA02-1AV2

Inhaltszusammenfassung für Goliath AV-VTA02-1AV2

  • Seite 2: Rechtliche Informationen

    AV-VTA02-1AV2 Benutzerhandbuch Rechtliche Informa onen Die hier enthaltenen rechtlichen Informationen variieren je nach erworbenem Modell. Einige Informationen gelten nur für das Land oder die Region, in der das Produkt verkauft wird. FCC-Hinweise VORSICHT Änderungen oder Modifizierungen des Geräts, die nicht ausdrücklich vom Hersteller genehmigt sind, können zum Verlust der allgemeinen Betriebserlaubnis und dem Erlöschen der Gewährleistung...

  • Seite 3: Vorwort

    AV-VTA02-1AV2 Benutzerhandbuch Vorwort Allgemein Dieses Handbuch enthä lt eine Einführung in die Struktur, den Montagevorgang und die Grundkonfiguration des Geräts. Eine Verbindung z.B. mit FritzFon und IP Telefonen ist nicht möglich! Eine Innenstation ist zwingend erforderlich. Sicherheitshinweise Die folgenden kategorisierten Signalwörter mit definierter Bedeutung können in der Kurzanleitung verwendet werden.

  • Seite 4: Über Diese Anleitung

    AV-VTA02-1AV2 Benutzerhandbuch Über diese Anleitung Die Anleitung dient nur der Veranschaulichung. Wenn zwischen der Anleitung und dem tatsächlichen Produkt Widersprüche bestehen, hat das tatsächliche Produkt Vorrang. Wir haften nicht für Verluste, die durch Bedienvorgänge verursacht werden, die nicht gemäß der Anleitung erfolgen.

  • Seite 5: Anforderungen An Die Stromversorgung

    AV-VTA02-1AV2 Benutzerhandbuch Wich ge Sicherheits- und Warnhinweise Verwenden Sie das Gerät nur wie beschrieben. Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch, um Gefahren und Schäden zu vermeiden. Halten Sie sich während des Gebrauchs strikt an das Handbuch und bewahren Sie es für späteres Nachschlagen auf.

  • Seite 6: Inhaltsverzeichnis

    AV-VTA02-1AV2 Benutzerhandbuch Inhaltsverzeichnis Rechtliche Informationen ......................... .2 Vorwort ............................... .3 Wichtige Sicherheits- und Warnhinweise ....................5 2 Erscheinungsbild 2.1 Front ..............................8 2.2 Anschlüsse.............................9 3 Installation .............................. 10 3.1 Installationsanforderungen ......................10 3.2 Installationsvorgang ........................10 4 Konfiguration ............................13 4.1 Konfigurationsvorgang ........................

  • Seite 7: Überblick

    AV-VTA02-1AV2 Benutzerhandbuch 1. Überblick 1.1 Funktion Gruppenruf: Anbindung mehrerer Innenstationen gleichzeitig an einen Klingelknopf Liveüberwachung: Jederzeit zugriff auf das Kamerabild der Türstation möglich Türöffnung: Öffnen Sie die Tür über den Display der Innenstation oder von Ferne mit dem Smartphone / Tablet Sabotagealarm: Sabotagekontakt reagiert, wenn die Türstation, aus dem Montagegehäuse genommen wird...

  • Seite 8: Erscheinungsbild

    AV-VTA02-1AV2 Benutzerhandbuch 2. Erscheinungsbild 2.1 Front Abbildung 2-1 Frontblende Tabelle 2 -1 Beschreibung der Frontplatte Name Beschreibung Audioeingang Mikrofon Kamera Überwacht den Türbereich Anzeige Wenn Sie anrufen, leuchtet diese Anzeige Anzeige Diese Anzeige leuchtet während der Gesprächs Anzeige Wenn die Tür entriegelt wurde, leuchtet diese Anzeige Klingelknopf Drücken, um zu klingeln...

  • Seite 9: Anschlüsse

    AV-VTA02-1AV2 Benutzerhandbuch 2.2 Anschlüsse Abbildung 2-2 Geräterückseite Name Beschreibung Wenn die Außenstation von der Wand gelö st wird, ertönt ein Sabotageschalter Alarmton Anschluss f. 2 Draht Modul (opt. 12V DC), Schloss, Türsensor und Türöffner Taster zum Anschließen der Nutzerschnittstelle Stromversorgung, des elektrisch gesteuerten Schlosses, Magnetschlosses.

  • Seite 10: Installation

    AV-VTA02-1AV2 Benutzerhandbuch 3 Installation 3.1 Installationsanforderungen 3.1.1 Hinweis Installieren Sie Außenstationen nicht an Orten mit hoher Luftfeuchtigkeit, Temperatur, Staub, chemischer Korrosion, direkter Sonneneinstrahlung oder ohne Schutzdach. Die Installation und Einstellung muss von Fachleuten durchgeführt werden. Die Geräte nicht auseinandernehmen. 3.1.2 Einbauempfehlung Siehe Abbildung 3-1 als Referenz für den Installationsort.

  • Seite 11: Unterputz-Installation In Einer Wand

    AV-VTA02-1AV2 Benutzerhandbuch Schritt 5: Setzen Sie die Außeneinheit in die Einbaudose. Schritt 6: Befestigen Sie die Station in der Einbaudose, indem Sie zwei M3 x 8 - Schrauben an der Unterseite der Einbaudose festschrauben. Abbildung 3-2 Installation an einer Wand...
  • Seite 12 AV-VTA02-1AV2 Benutzerhandbuch Schritt 4: Setzen Sie die vordere Abdeckung der Einbaudose in die hintere Abdeckung der Einbaudose ein. Schritt 5: Stecken Sie die wasserdichten Ringe auf die M3 x 8 Schrauben. Schritt 6: Schrauben Sie die vier M3 x 8 Schrauben (mit wasserdichtem Ring) in die vordere Abdeckung der Einbaudose.

  • Seite 13: Konfiguration

    AV-VTA02-1AV2 Benutzerhandbuch 4. Konfiguration In diesem Kapitel wird beschrieben, wie Sie die Außen- und Innenstationen initialisieren, verbinden und die Erstkonfigurationen vornehmen, um grundlegende Funktionen wie Geräteverwaltung, Anrufe und Überwachung durchzuführen. 4.1 Konfiguration Überprüfen Sie jedes Gerät vor der Konfiguration und stellen Sie sicher, dass die Verdrahtung keine Kurzschlüsse oder Unterbrechungen aufweist.
  • Seite 14 AV-VTA02-1AV2 Benutzerhandbuch Schritt 2: Öffnen Sie den Internetbrowser auf dem PC, geben Sie die Standard-IP-Adresse der Außenstation in die Adressleiste ein und drücken Sie die Eingabetaste. Das Menü Gerä initialisieren (Device Init) wird angezeigt. Siehe Abbildung 4-1. Abbildung 4-1 Initialisierung des Geräts Schritt 3: Geben Sie das Passwort ein und bestätigen Sie es.

  • Seite 15: Vto-Nummer Konfigurieren

    AV-VTA02-1AV2 Benutzerhandbuch 4.2.2 VTO-Nummer konfigurieren Die VTO-Nummer kann zur Unterscheidung der einzelnen Stationen verwendet werden und wird normalerweise entsprechend der Einheiten- oder Gebäudenummer konfiguriert. Sie können die Nummer einer Außenstation ändern, wenn diese nicht als SIP-Server arbeitet. Die VTO-Nummer darf höchstens 5 Ziffern enthalten und darf nicht mit einer Zimmernummer identisch sein.

  • Seite 16: Sip-Server Konfigurieren

    AV-VTA02-1AV2 Benutzerhandbuch Abbildung 4-5 TCP/IP-Informationen Schritt 2: Geben Sie die vorgesehenen Netzwerkparameter ein und klicken Sie dann auf Speichern (Save). -Adresse des PCs Die Außenstation wird neu gestartet. Sie müssen beim erneuten Anmelden die IP auf dasselbe Netzwerksegment ändern wie das der Außenstation.

  • Seite 17: Rufnummer Und Gruppenruf Konfigurieren

    AV-VTA02-1AV2 Benutzerhandbuch Wenn die von Ihnen gewählte Station nicht als SIP-Server fungiert, aktivieren Sie nicht das Kontrollkästchen Aktivieren (Enable) beim SIP-Server (SIP Server), da sonst die Verbindung fehlschlägt. ● Wenn eine andere VTO als SIP-Server fungiert: Wählen Sie in der Liste Servertype (Server Type) die OptionVTO aus und konfigurieren Sie die Parameter.

  • Seite 18: Außenstationen Hinzufügen

    AV-VTA02-1AV2 Benutzerhandbuch Abbildung 4-8 SIP-Server-Gerä teeigenschaften Achtung: Das Gerä t wird neu gestartet, nachdem der Aktivierungsstatus fü r Gruppenanrufe geändert wurde. Schritt 4: Aktivieren Sie das Kontrollkästchen Gruppenruf (Group Call) und klicken Sie dann auf Bestätigen (Confirm). Die Station wird neu gestartet. Wenn Sie eine Master anrufen, werden die Nebenstellengeräte ebenfalls angerufen.

  • Seite 19: Zimmernummer Hinzufügen

    AV-VTA02-1AV2 Benutzerhandbuch Abbildung 4-10 VTO hinzufügen Schritt 3: Konfigurieren Sie die Parameter und stellen Sie sicher, dass Sie auch den SIP-Server selbst hinzufügen. Siehe Tabelle 4-2. Tabelle 4 -2 Außenstation hinzufügen Parameter Beschreibung Die VTO-Nummer, die Sie für den Ziel Station konfiguriert haben.
  • Seite 20 AV-VTA02-1AV2 Benutzerhandbuch Die Benutzeroberfläche der Zimmernummernverwaltung ( Room No. Management) wird angezeigt. Siehe Abbildung 4-11. Abbildung 4-11 Zimmernummernverwaltung Schritt 2: Klicken Sie auf Hinzufügen (Add). Siehe Abbildung 4-11. Das Menü Hinzufügen (Add) wird angezeigt. Siehe Abbildung 4-12. Abbildung 4-12 Einzelne Zimmernummer hinzufügen Schritt 3: Zimmerdaten konfigurieren.

  • Seite 21: Funktion Überprüfen

    AV-VTA02-1AV2 Benutzerhandbuch Parameter Beschreibung Die von Ihnen vorgesehene Zimmernummer. Wenn Sie mehrere Innenstationen verwenden, müssen die Zimmernummer der Masterstation Zimmernr. „Zimmernummer#0“ und die Zimmernummer der „Zimmernummer#2“ usw. lauten. Sie können maximal 9 Nebenstellengeräte für eine Masterstation verwenden. Die Auswahl von öffentlich (public) and lokal (local) ist fü r die Typ registrieren zukünftige Verwendung reserviert.

  • Seite 22: Überwachung Der Außenstation

    AV-VTA02-1AV2 Benutzerhandbuch 4.3.2 Überwachung der Außenstation Schritt 1: Wählen Sie im Hauptmenü der Innenstation die Option Monitor > Tür (Monitor > Door). Das Tür -Fenster wird angezeigt. Siehe Abbildung 4-14 Abbildung 4-14 Tür Schritt 2: Wählen Sie die zu überwachende Außenstation aus.
  • Seite 23 AV-VTA02-1AV2 Benutzerhandbuch...
  • Seite 24 AV-VTA02-1AV2 Benutzerhandbuch...

  • Seite 25: Anschluss Eines Motorschlosses - Anwendungsbeispiel

    AV-VTA02-1AV2 Benutzerhandbuch Anschluss eines Motorschlosses - Anwendungsbeispiel Vorsicht! Je nach dem, welches Motorschloss Sie verwenden kann sich der Anschluss unterscheiden. Bitte fragen Sie vorher bei Ihrem Hersteller nach.
  • Seite 26 AV-VTA02-1AV2 Benutzerhandbuch GOLIATH INTERCOM c/o Avaloid GmbH Elisabeth-Selbert-Str. 19b 40764 Langenfeld Alle Rechte vorbehalten. Reproduk onen jeder Art bedürfen der schri lichen Genehmigung des Herausgebers. Nachdruck, auch Auszugsweise, verboten. Die Publika on entspricht dem technischen Stand bei Drucklegung. © Copyright 2020 by Avaloid GmbH...
