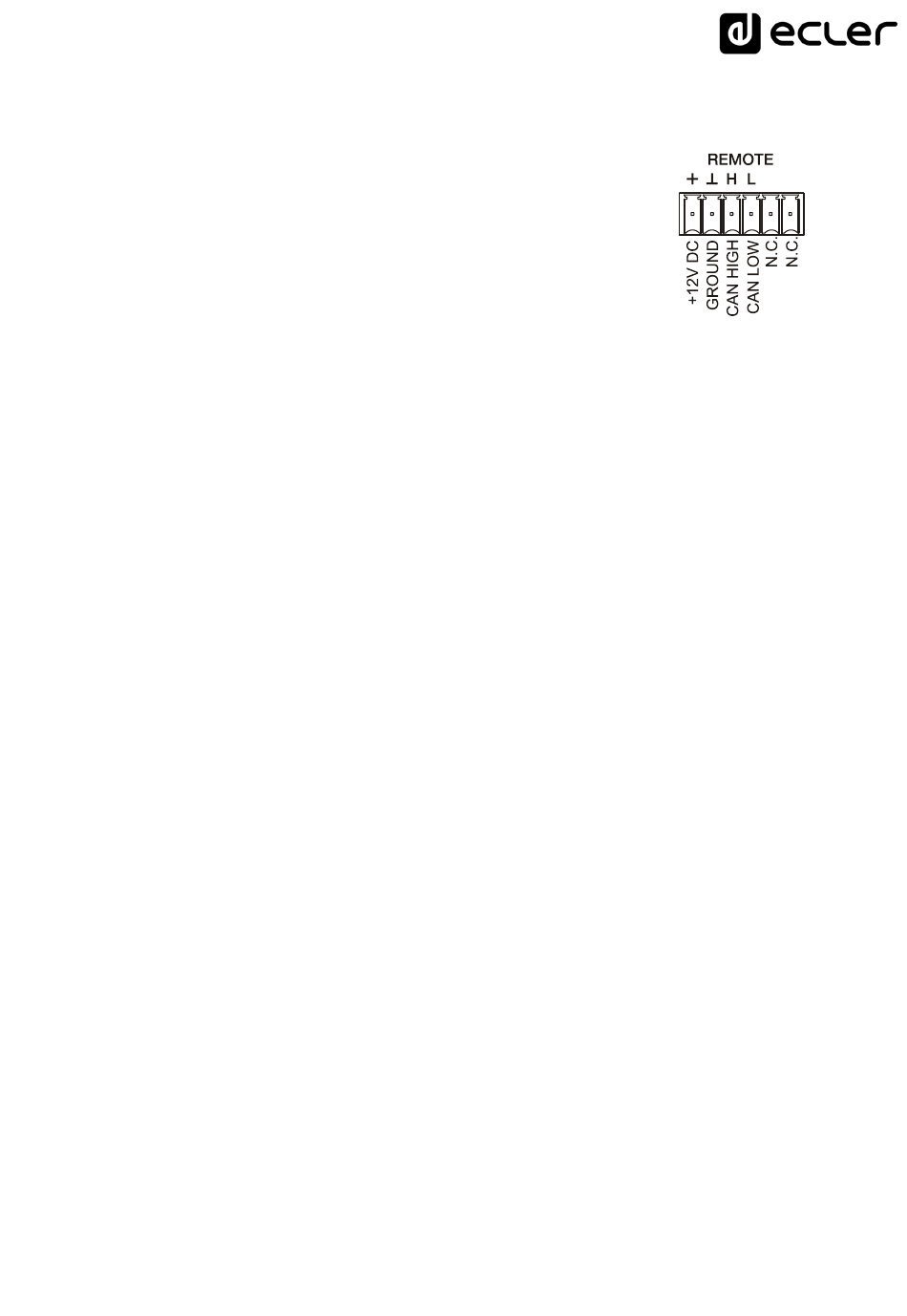

5.6. REMOTE-Port für digitale Fernsteuerung
Der REMOTE-Port
Fernsteuerungsgeräte wie z.B. der Wandkonsole WPTOUCH oder der
Konsole für Paging-Durchsagen MPAGE16. An den REMOTE-Port wird
der digitale Steuerungsbus angeschlossen, in dem die Remote-Geräte
per Daisy Chain verkettet sind, wobei das letzte der Geräte mit einem
Abschlusswiderstand von 120 zwischen CAN HIGH und CAN LOW
belastet ist.
Nähere Information über den Anschluss und die Steuerung finden Sie in den Unterlagen
der jeweiligen Fernsteuergeräte (WPTOUCH, MPAGE16 usw.).
Nähere Informationen über die Programmierung einer MIMO SG für die Steuerung der am
REMOTE-Port angeschlossenen Fernsteuergeräte finden Sie im Handbuch der
Anwendung EclerNet Manager.
5.7. GPI-Ports für Fernsteuerung
Eine MIMO SG verfügt an ihrer Rückseite über 8 (MIMO88SG) bzw. 12 (MIMO1212SG)
GPI-Eingänge zur Kontrolle über Gleichstrom von 0 bis 10 VDC. Jeder dieser Eingänge
kann an ein externes Gerät angeschlossen (Potentiometer, Kontaktschluss, variable
Gleichspannung 0-10V usw.) und einer Funktion der MIMO SG zugewiesen werden, zum
Beispiel:
• Einstellung der
Kreuzungspunkts der Audiomatrix über ein physisches Potentiometer WPmVOL
oder über die Fernbedienung WPVOL-IR aus der WPm-Reihe von Ecler
• Aktivierung / Deaktivierung eines MUTE oder SOLO mittels Taster oder
Kontaktschluss
• Aufruf eines preset mittels Taster oder Kontaktschluss
erlaubt den
Lautstärke des Ein-
9
Anschluss digitaler
oder Ausgangskanals oder des
