5.4. Audioausgangsanschlüsse
Die Geräte der MIMO SG-Reihe verfügen an ihrer
Rückseite über 8
(MIMO1212SG) analoge Signalausgänge „OUT"
(5); diese sind symmetrisch und mit Linepegel.

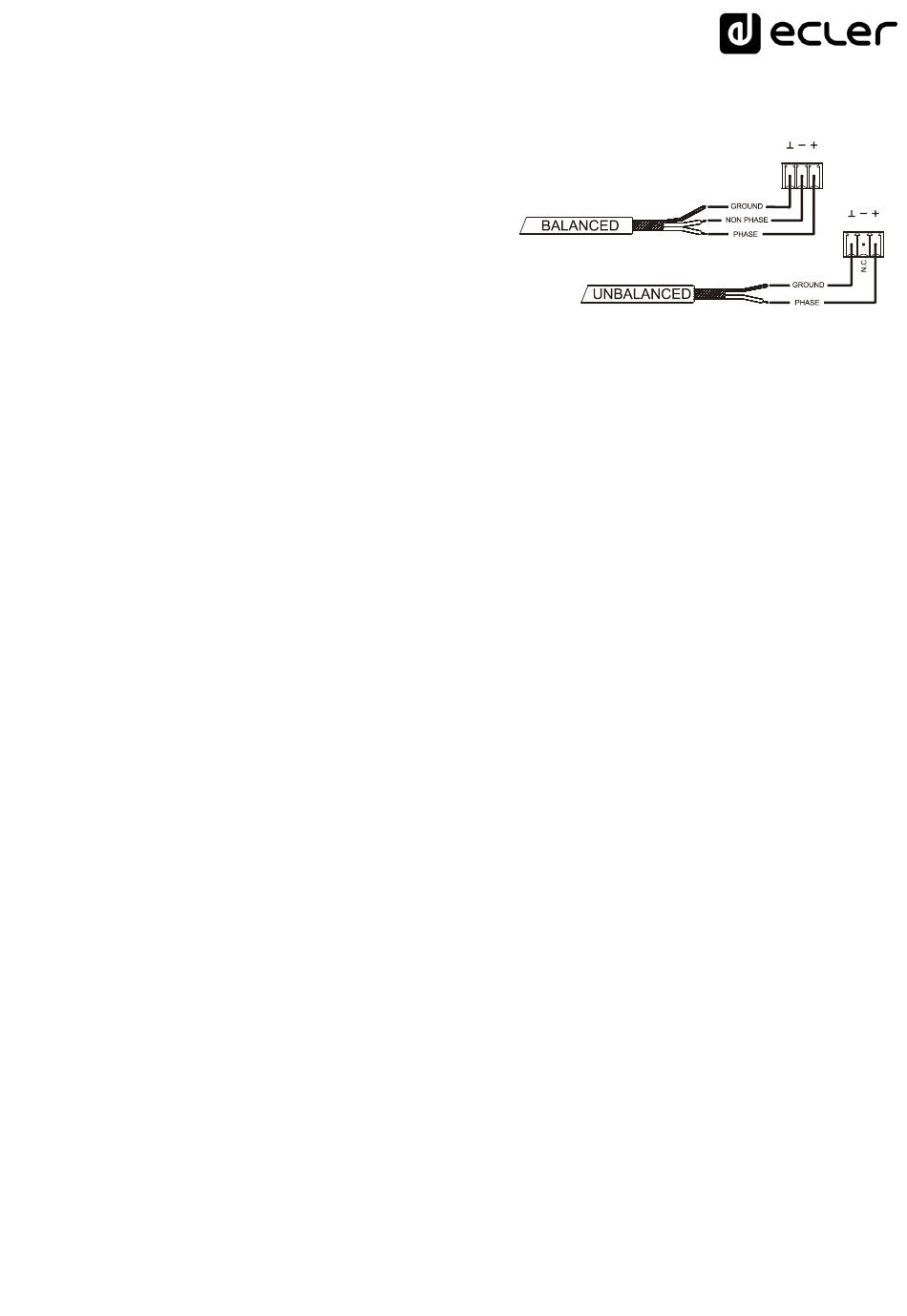

Die Signalausgangsanschlüsse sind vom Typ
Schraubleiste mit drei Kontakten. Diese sind wie
folgt zugewiesen:
Hot oder direktes Signal
Cold oder Phasenverkehrtes Signal
Masse
Für asymmetrische Anschlüsse ist der Pin - nicht anzuschliessen.
5.5. ETHERNET-Port für Programmierung und Steuerung
Ein RJ45-Stecker ermöglicht den Anschluss des Geräts an ein Ethernet-Netzwerk:
• Steuerung über die Anwendung EclerNet Manager. Nähere Information hierzu
finden Sie im Handbuch der Applikation EclerNet Manager.
• Möglichkeit des Direktanschlusses (von Punkt zu Punkt) eines Rechners an eine
MIMO SG.
• Anschluss an Geräte von Drittherstellern (Crestron, AMX, Vity, Medialon, usw.,
eingetragene Herstellermarken); Verwendetes Protokoll: Ecler TP-NET. Näheres
hierzu finden Sie in der Anleitung zum TP-NET-Protokoll.
Anschluss an WPmSCREEN-Geräte (Fernbedienung eines kompletten Netzwerks
•
aus EclerNet-Geräten mit Hilfe maßgeschneiderter Grafikpanels).
(MIMO88SG) bzw.
>
>
>
8
12
Terminal +
Terminal -
Terminal ⊥
