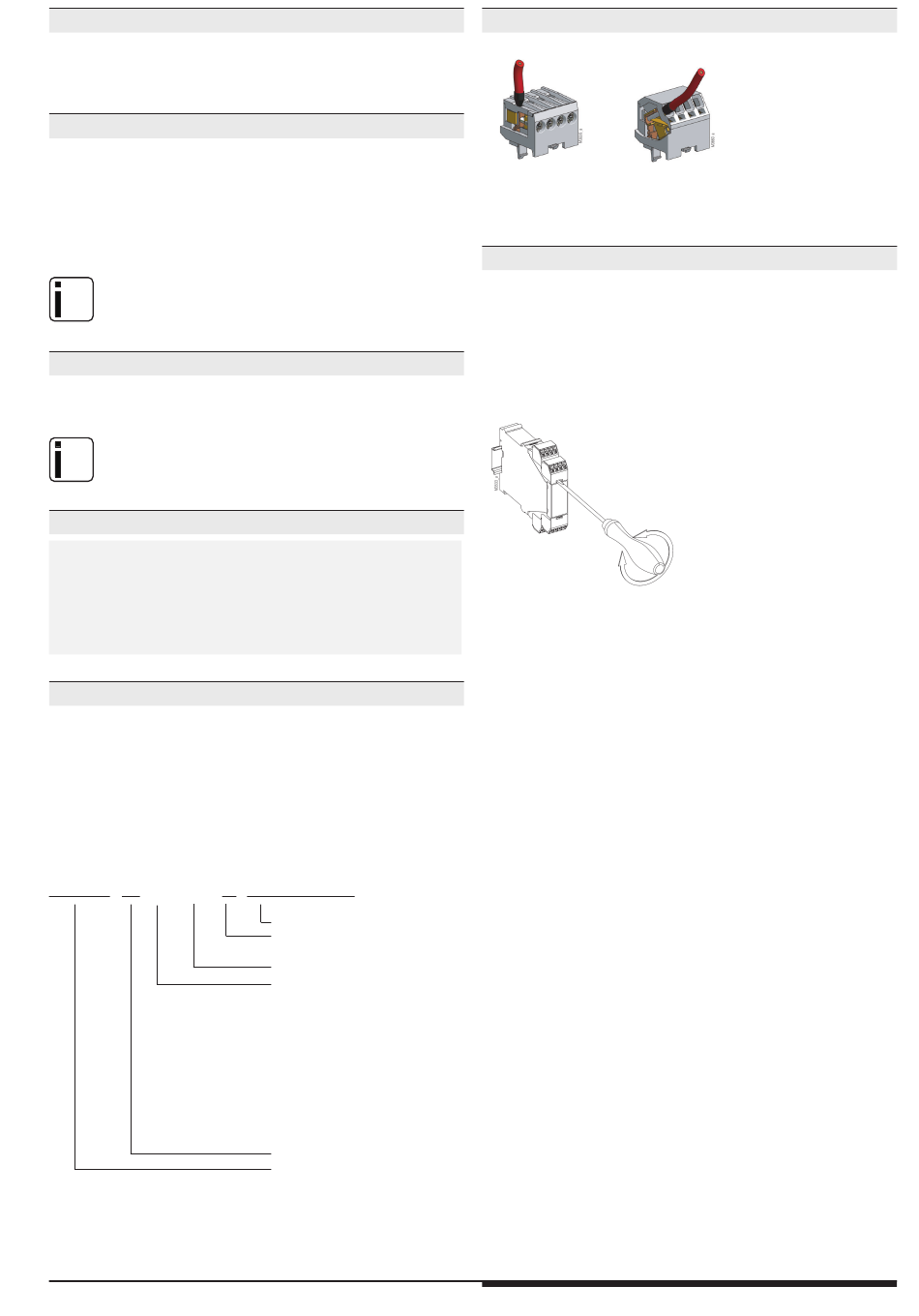

Klassifizierung nach DIN EN 50155
Schwingen und Schocken:
Umgebungstemperatur:
Schutzlackierung Leiterplatte: Nein
UL-Daten
Schaltvermögen:
Umgebungstemperatur 60°C:
Leiteranschluss:
Feste Schraubklemme:
PS-Klemme:
PC-Klemme:
Fehlende technische Daten, die hier nicht explizit angegeben
sind, sind aus den allgemein gültigen technischen Daten zu
nfo
entnehmen.
CCC-Daten
Schaltvermögen:
nach AC 15
Schließer:
Fehlende technische Daten, die hier nicht explizit angegeben
sind, sind aus den allgemein gültigen technischen Daten zu
nfo
entnehmen.
Standardtype
MK 7850N.82/200/61 AC/DC 12 ... 240 V
Artikelnummer:
• Ausgang:
• Nennspannung U
:
N
• Zeitbereiche:
• Baubreite:
Varianten
MK 7850N.82/300:
8 Funktionen mit Anschlussmöglichkeit für
1 Fernpoti 10 kΩ (t1).
MK 7850N.82/500:
zweite Zeiteinstellung t2, Anschlussmöglichkeit
für 2 Fernpotis 10 kΩ (t1 und t2),
2 weitere Funktionen über Schiebeschalter S1
wählbar:
- Taktgeber, Beginn mit Pause (TP)
- Ein- und Ausschaltwischfunktion (EW/AW)
Bestellbeispiel für Variante
MK 7850N .82 _ _ /_ _ _ /61 AC/DC 12 ... 240 V
Kategorie 1, Klasse B
IEC/EN 61 373
T1, T2 konform
T3 und TX mit Einschränkungen
Pilot duty B300
5A 250Vac G.P.
nur für 60°C / 75°C Kupferleiter
AWG 20 - 12 Sol/Str Torque 0.8 Nm
AWG 20 - 14 Sol Torque 0.8 Nm
AWG 20 - 16 Str Torque 0.8 Nm
AWG 20 - 12 Sol/Str
1,5 A / AC 230 V
0056618
2 Wechsler, davon einer
programmierbar als Sofortkontakt
AC/DC 12 ... 240 V
von 0,02 s ... 300 h
22,5 mm
Nennspannung
mit UL-Zulassung
(Canada / USA)
Variante
Klemmenart
ohne Bezeichnung:
Klemmenblöcke nicht
abnehmbar
mit Schraubklemmen
PC (plug in cageclamp):
abnehmbare Klemmenblöcke
mit Feder kraft klemmen
PS (plug in screw):
abnehmbare Klemmenblöcke
mit Schraubklemmen
Kontaktbestückung
Gerätetyp
Anschlussoptionen mit steckbaren Anschlussblöcken
Schraubklemme
Federkraftklemme
(PS/plugin screw)
(PC/plugin cage clamp)
Hinweise
Demontage der steckbaren Klemmenblöcke (Stecker)
1. Gerät spannungsfrei schalten.
2. Schraubendreher in die frontseitige Aussparung zwischen Stecker
und Frontplatte hineinschieben.
3. Schraubendreher um seine Längsachse drehen.
4. Beachten Sie bitte, dass die Klemmenblöcke nur auf dem
zugehörigen Steckplatz montiert werden.
5
11.03.19 de / 079A
