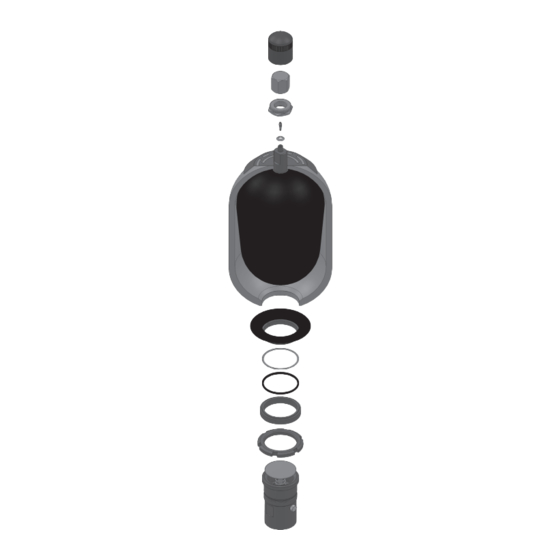

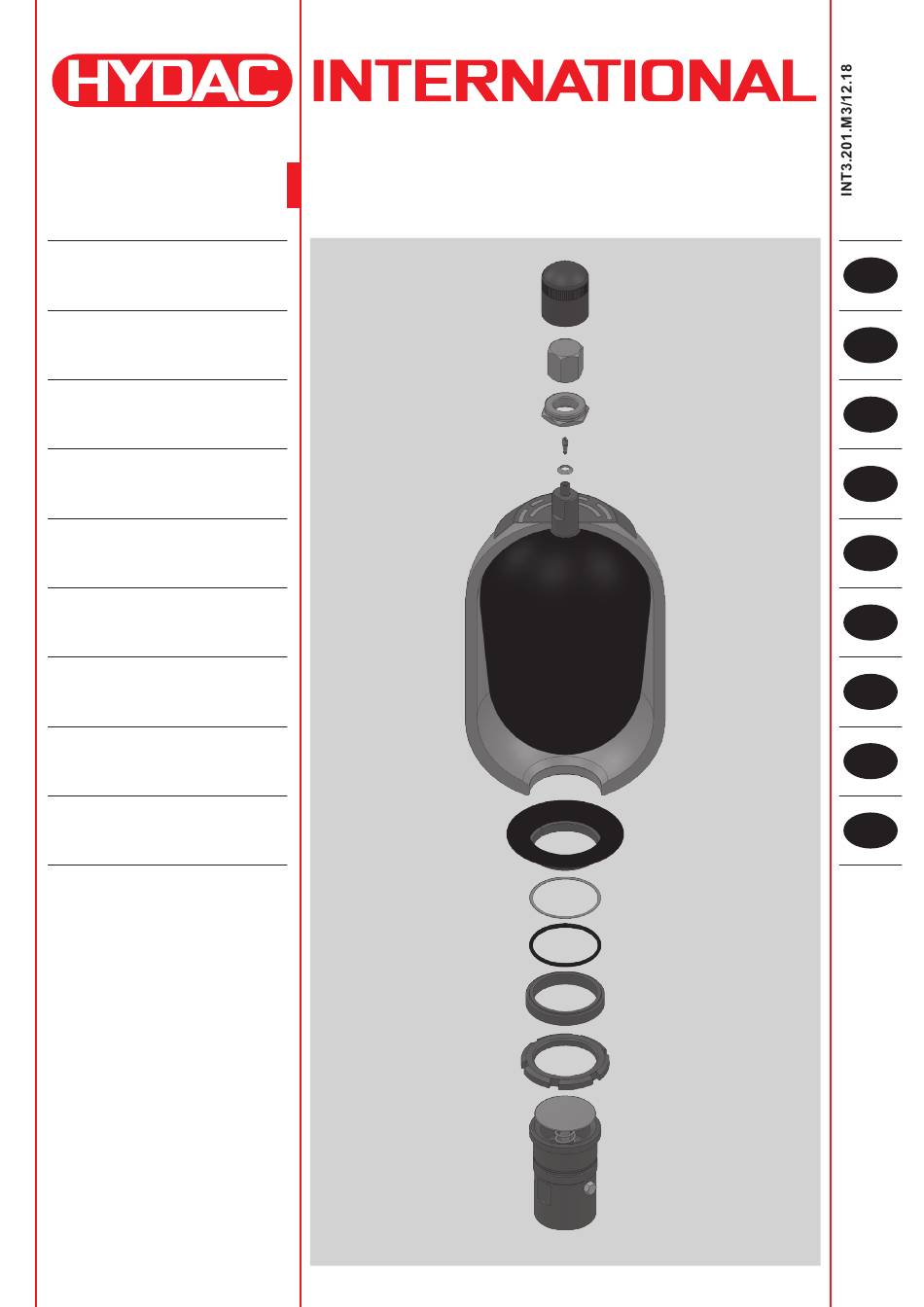

Montage- und Reparaturanweisung Blasenspeicher Assembly and repair instructions bladder accumulators Instrucciones de montaje y reparación acumulador de vejiga Rakkoakun asennus- ja korjausohje Instructions de montage et de réparation l‘accumulateur à vessie Istruzioni di riparazione e montaggio accumulatori a sacca Monterings- og reparasjonsanvisning blæreakkumulator Instrução de reparo...
1. ALLGEMEINE HINWEISE Beschriftungsverzeichnis der Ausklappseite: Benennung Pos. Diese Montage- und Reparaturanweisung gilt für HYDAC Blasenspeicher der Baureihen: Speicherkörper SB330/400/440/500/550/600/690 Blase Die Betriebsanleitung ist zu beachten! Gasventileinsatz „Betriebsanleitung Blasenspeicher“ Haltemutter Nr. 3.201.BA Dichtkappe „Betriebsanleitung Füll- und Prüfvorrichtung FPU“ Schutzkappe Nr. 3.501.BA O-Ring „Zusatz-Betriebsanleitung Blasenbruchsystem“...
2. SICHERHEITSHINWEISE 3. DEMONTAGE DES HYDRO-SPEICHERS GEFAHR HINWEIS Alle Arbeiten an HYDAC Blasenspeicher dürfen nur von dafür ausgebildeten Fachkräften durchgeführt werden. Sicherheitshinweise gemäß Abschnitt 2. sind zu beachten. Bei unsachgemäßem Montieren und Handhaben können Positionsnummern siehe Zeichnung 3 I – 3 IV. schwere Unfälle verursacht werden.
Seite 5
4. ÜBERPRÜFUNG DER EINZELTEILE 9-13 – Entlüftungsschraube (19) am Flüssigkeitsventil (9-13) herausdrehen. – Nutmutter (18) mittels passendem Hakenschlüssel (Tabelle „WERKZEUGE“) lösen und abschrauben. HINWEIS Bei Schwergängigkeit kann der Distanzring (17*) mittels Schonhammer gelöst werden. – Distanzring (17*) abnehmen. – Flüssigkeitsventil (9-13) lockern und in den 4.1.
5. VORBEREITUNG ZUR 4.2. BLASE WIEDERKEHRENDEN HINWEIS PRÜFUNG Die Blase (2) ist unter Beachtung der Materialverträglichkeit zu säubern. 5.1. INNEN- UND AUSSENBESICHTIGUNG Es ist darauf zu achten, dass keine Reinigungsflüssigkeit Der Druckbehälter (1) ist dem Sachverständigen in einem in die Blase (2) gelangt. sauberem Zustand (innen und außen) vorzuführen.
Seite 7
Nachfolgende Schritte sind bei Verwendung einer Ersatzblase durchzuführen. HINWEIS Für das Entfernen des Gasventileinsatzes (3) ist entsprechendes Werkzeug (Tabelle „WERKZEUGE“) zu verwenden. – Bei Verwendung einer Ersatzblase sind nachfolgende Teile zu entfernen: Schutzkappe (6), Dichtkappe (5), O-Ring (7), Haltemutter (4), Gasventileinsatz (3). –...
Seite 8
– Entlüftungsschraube (19) einschrauben und mit Drehmoment anziehen (Tabelle „ANZUGSDREHMOMENT“). HINWEIS Handhabung, Sicherheits- und Warnhinweise sind der Betriebsanleitung „Füll- und Prüfvorrichtung FPU“, Nr. 3.501.BA zu entnehmen. Stickstoff nur mit mäßiger Geschwindigkeit einfüllen, da sich der Fülldruck mit der Gastemperatur ändert. Die ersten 2 bar sind in einer Zeit größer 2 Minuten zu füllen.
