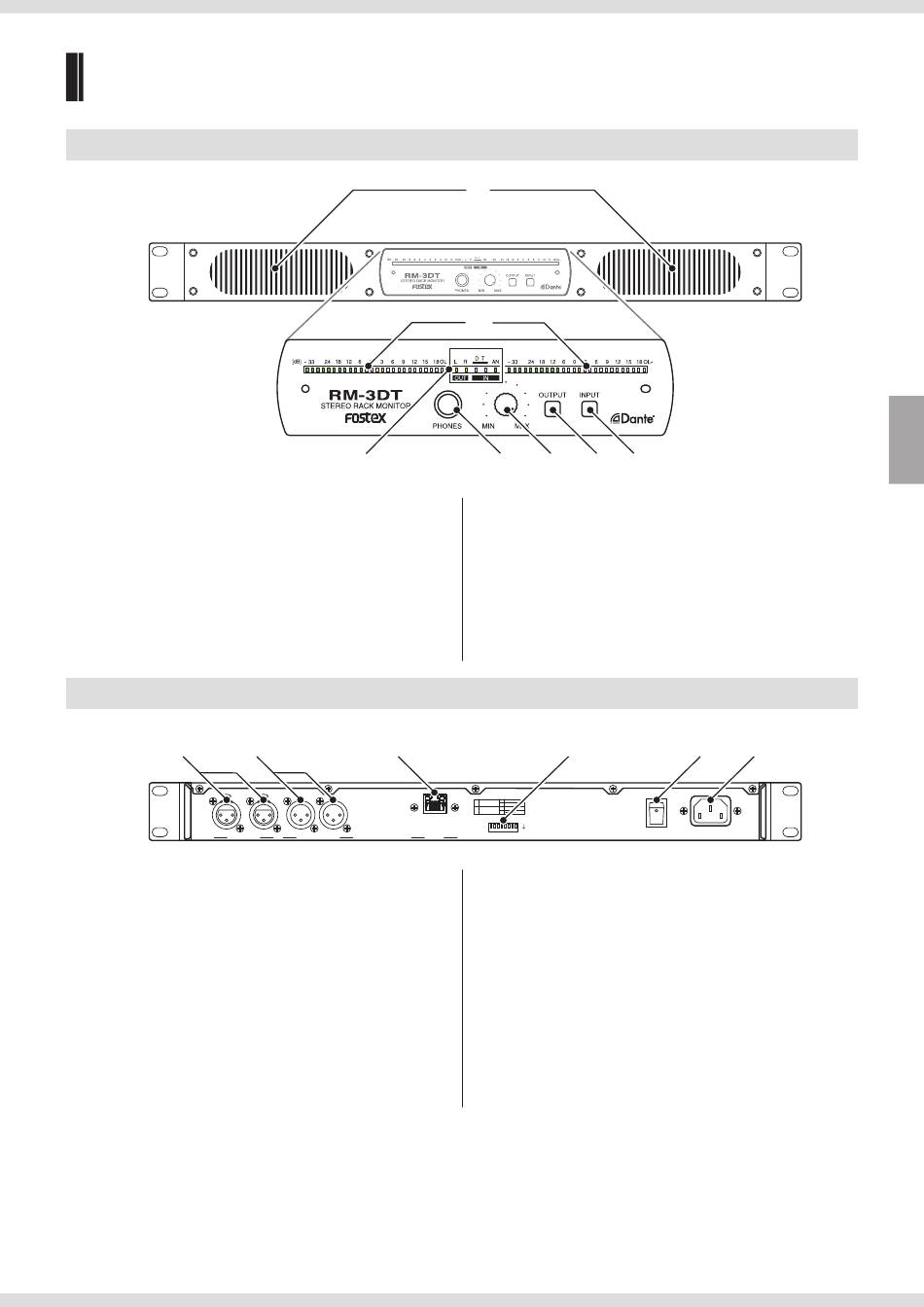

各部の名称
■ フロントパネル
① スピーカー
[PHONES]端子にヘッドホンが接続されているときは、
スピーカーからは出力されません。
② レベルメーター
③ ステータス表示
④ [PHONES]端子
⑤ ボリュームつまみ
■ リアパネル
⑨
R
ANALOG INPUT
⑨ [ANALOG INPUT]端子 （XLR）
⑩ [ANALOG THRU OUT]端子 （XLR）
[ANALOG INPUT]端子 （XLR） に入力された信号を出力し
ます。
⑪ [Dante IN]端子
Dante信号を入力します。
LANケーブル （RJ45タイプ） を接続します。 CAT5e以上の
イーサネッ ト ・ ケーブルをご使用ください。
③
⑩ ⑪
L R L
ANALOG THRU OUT
①
②
④ ⑤ ⑥ ⑦
⑥ ミュー トボタン
約1秒間押すとモニター出力がミュー トされ （⇨6ページ） 、
もう一度短く押すと解除されます。
⑦ [OUTPUT]スイッチ
⇨6ページ
⑧ [INPUT]スイッチ
⇨6ページ
⑫
1 5 REF LVL
DIMMER
6
2 SOUND
3 METER 7 MUTE
4 PEAK/VU 8
ON
1 2 3 4 5 6 7 8
Dante IN
⑫ DIPスイッチ
各種設定 （⇨4ページ） を行います。
⑬ [POWER]スイッチ
⑭ [AC IN]端子
付属の電源コー ドでコンセン トに接続します。
電源コー ドには、 感電を防ぐためのアース線があります。 電源
プラグをコンセン トに差し込む前に、 必ずアース線を接続し
てください。 確実にアース接続しないと、 感電の原因になりま
す。 また、 アース線を外す場合は、 必ず電源プラグをコンセン
トから抜いた後に行ってください。 また、 付属の電源コー ド以
外は使用しないでください。
⑧
⑬ ⑭
ON
OFF
POWER AC IN
