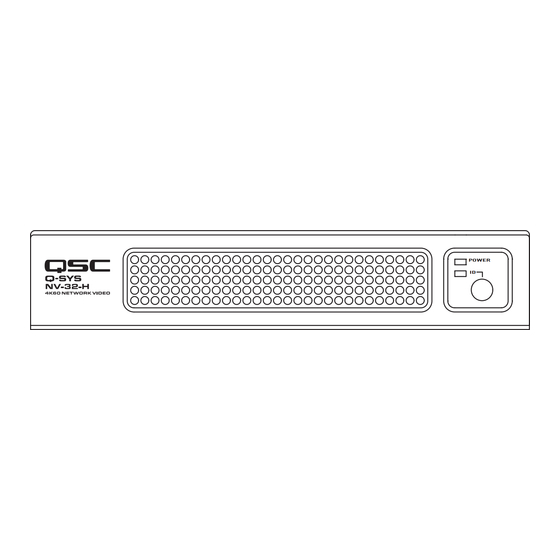

- Seite 1 ™ Hardware-Benutzerhandbuch Q-SYS NV-32-H (Core Capable) Netzwerk-Video-Endpunkt für das Q-SYS Ecosystem POWER TD-001543-04-C *TD-001543-04*...
-
Seite 2: Wichtige Sicherheitshinweise
Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Sicherheits-, Betriebs- und Wartungsanleitungen in diesem Handbuch aufmerksam machen. WICHTIGE SICHERHEITSHINWEISE Beachten Sie die wichtigen Angaben in Sicherheitshinweise und regulatorische Erklärungen Q-SYS NV-32-H (Core Capable) 4K60 Network Video. Garantie Besorgen Sie sich eine Kopie der beschränkten QSC-Garantie auf der QSC-Website unter www.qsc.com. -
Seite 3: Installation
Zufuhr einer Leistung von bis zu 71 W zu Endpunktgeräten über ein standardmäßiges Ethernet-Kabel ermöglicht. Zum Betrieb des Q-SYS NV-32-H (Core Capable) ist eine Ausrüstung erforderlich, die dem Standard 802.3bt, Typ 4, entspricht. Der Q-SYS NV-32-H (Core Capable) funktioniert nicht mit einer PoE- oder PoE+ (802.3af oder 802.3at)-Ausrüstung. - Seite 4 Ein Q-SYS NV-32-H (Core Capable) 19-Zoll-Rack (links oder rechts montiert) (x1) Oberseite Oberseite (x1) Frontplatte Frontplatte (x1) (x5) (x1) B. Ein Q-SYS NV-32-H (Core Capable) 19-Zoll-Rack (mittig montiert) (x1) Oberseite (x2) Frontplatte (x4) (x2) TD-001543-04-C...
- Seite 5 Zwei Q-SYS NV-32-H (Core Capable) 19-Zoll-Rack (x2) (x2) Unterseite Einheit 2 (x2) Frontplatte Unterseite (x6) Einheit 1 (x1) Frontplatte (x6) Ein Q-SYS NV-32-H (Core Capable) Halb-Rack (x1) (x2) Oberseite (x6) Frontplatte TD-001543-04-C...
- Seite 6 Montageoptionen A bis E können Sie jede der Q-SYS NV-32-H (Core Capable)-Konfigurationen montieren. Das Beispiel unten rechts kann gespiegelt werden, wenn ein einzelner Q-SYS NV-32-H (Core Capable) auf der linken Seite montiert werden soll. Geräte-Rack (nicht im Lieferumfang enthalten) (2) Rack-Montagewinkel-Abstandshalter...
- Seite 7 POWER-LED – Leuchtet blau, wenn der ID-Schaltfläche – Identifiziert den Q-SYS NV-32-H (Core Capable) eingeschaltet ist. Q-SYS NV-32-H (Core Capable) in der Q-SYS Designer GUI und durch den Q-SYS Core Manager/Peripheral Manager ID-LED – LED blinkt beim Schalten in den ID-Modus über die ID-Schaltfläche oder die Q-SYS Core Manager/Peripheral Manager...
- Seite 8 Abmessungen 220,0 mm 8,66 in 286,6 mm 11,28 in 220,0 mm 8,66 in POWER 43,6 mm 1,72 in TD-001543-04-C...
-
Seite 9: Technische Daten
Technische Daten Kanalkapazität (nur Core-Modus) Q-LAN / AES67 32 x 32 Dante-Kanäle Bis 32 x 32 lizenzierbar (keine inbegriffen) AEC-Prozessoren 8 bei 200 ms WAN / Media-Stream-Kanäle 8 x 8 VoIP-Instanzen Audio-Aufnahme/-Wiedergabe 4-Kan.-Aufnahme / 16-Kan.-Wiedergabe Q-SYS-Periphärgeräte-Limit* Video E/A HDMI 2.0-Eingänge Drei HDMI-Eingangskabel, die Quellvideo-Eingangsvideoformate bis 4K60 4:4:4 empfangen können HDMI 2.0-Ausgänge Zwei HDMI-Ausgänge, die Videoformate bis 4K60 4:4:4 skalieren und ausgeben können Scaler... - Seite 10 FAX: +1.714.754.6173 © 2020 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Q-SYS, Q-LAN und Q-SYS Designer sind Marken von QSC, LLC. Möglicherweise besteht Patentschutz oder Patente können angemeldet sein.
