DOYMA Quadro-Secura Nova Einbauhinweise Seite 2

EINBAUHINWEISE
Quadro-Secura Hauseinführung
®
Abb. 3
Abb. 4
Abb. 5
Fertigwand Ortbeton
Abb. 6
www.doyma.de
Quadro-Secura Nova 1/breit
®
Zur Montage der Mehrsparten-Hauseinführung
A B C
1 5 9
3 4 7 8 11 12
2 6 10
Fertigwand

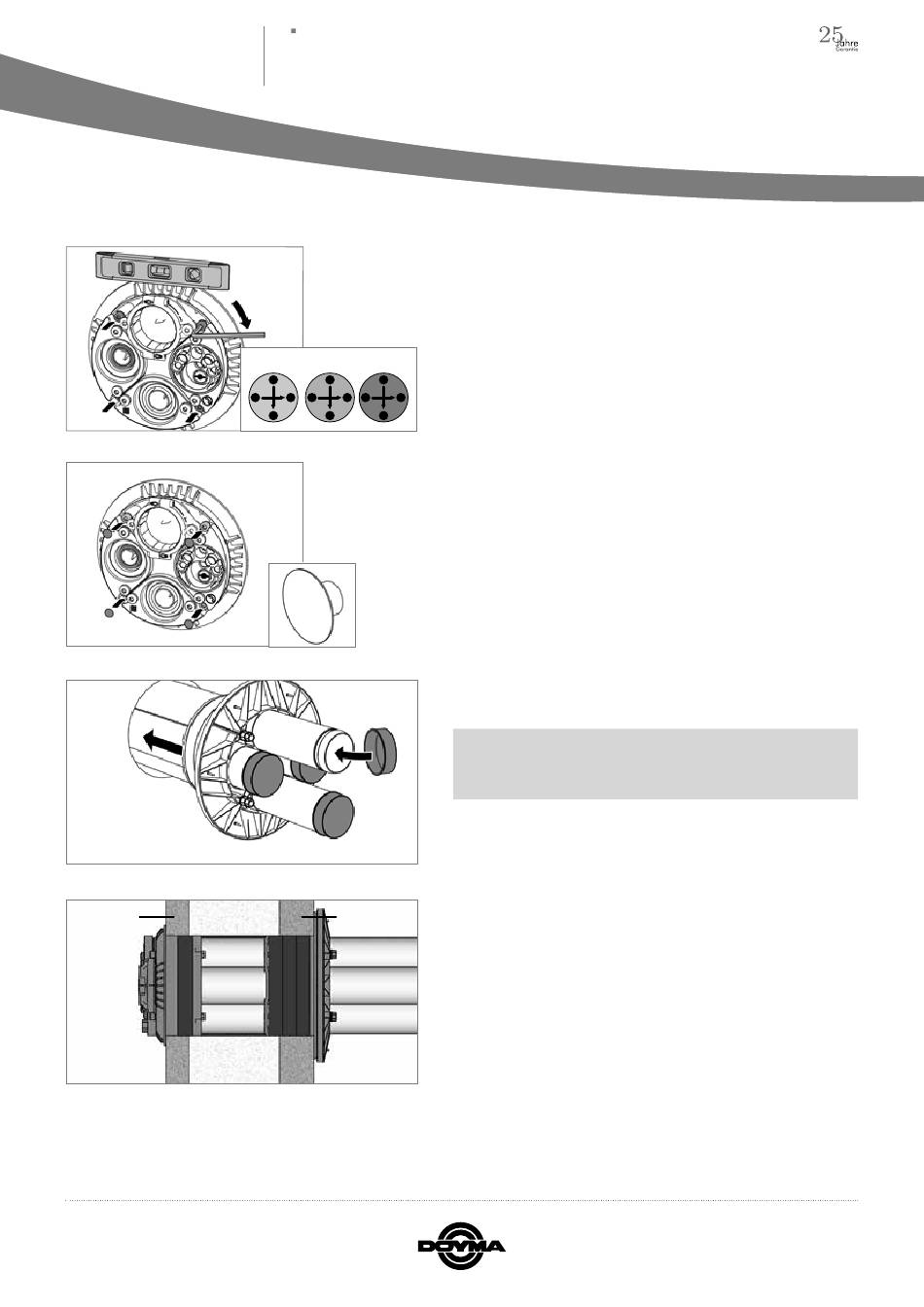

Ankerplatte bündig an die Wand schieben und ausrichten. Die
Ausrichtung der Ankerplatte und Anordnung der einzelnen Gewerke
ist variabel möglich, sollte aber mit dem zuständigem Netzbetreiber
abgestimmt werden! Die vier Innensechskantschrauben anziehen –
Reihenfolge beachten (1,2,3,...)!
Anziehen in mehreren Intervallen (A, B, C)!
Die Schrauben soweit anziehen bis die Stopfbuchsbrille auf der
Ankerplatte aufliegt.
Schutzkappen dem Zubehörbeutel entnehmen und aufstecken.
Vor Montage der Außenabdichtung sind die Schutzkappen zu entfer-
nen.
WICHTIG:
Die Hülsrohre der Mehrsparte sind vor dem Überschieben der Außenab-
dichtung mit einem Wasser-Seifengemisch zu befeuchten.
(KEINE SCHMIERSTOFFE)
Bei Doppel-/Elementwänden schieben Sie die Außenabdichtung Quadro-
Secura Nova 1/breit über die Hülsrohre der Mehrsparte in die Kernboh-
®
rung, bis die Lamellendichtung auf der Wandoberfläche (Weiße Wanne;
WU-Betonkernbohrung) bzw. an der Hautdichtung (Schwarze Wanne)
umlaufend anliegt.
