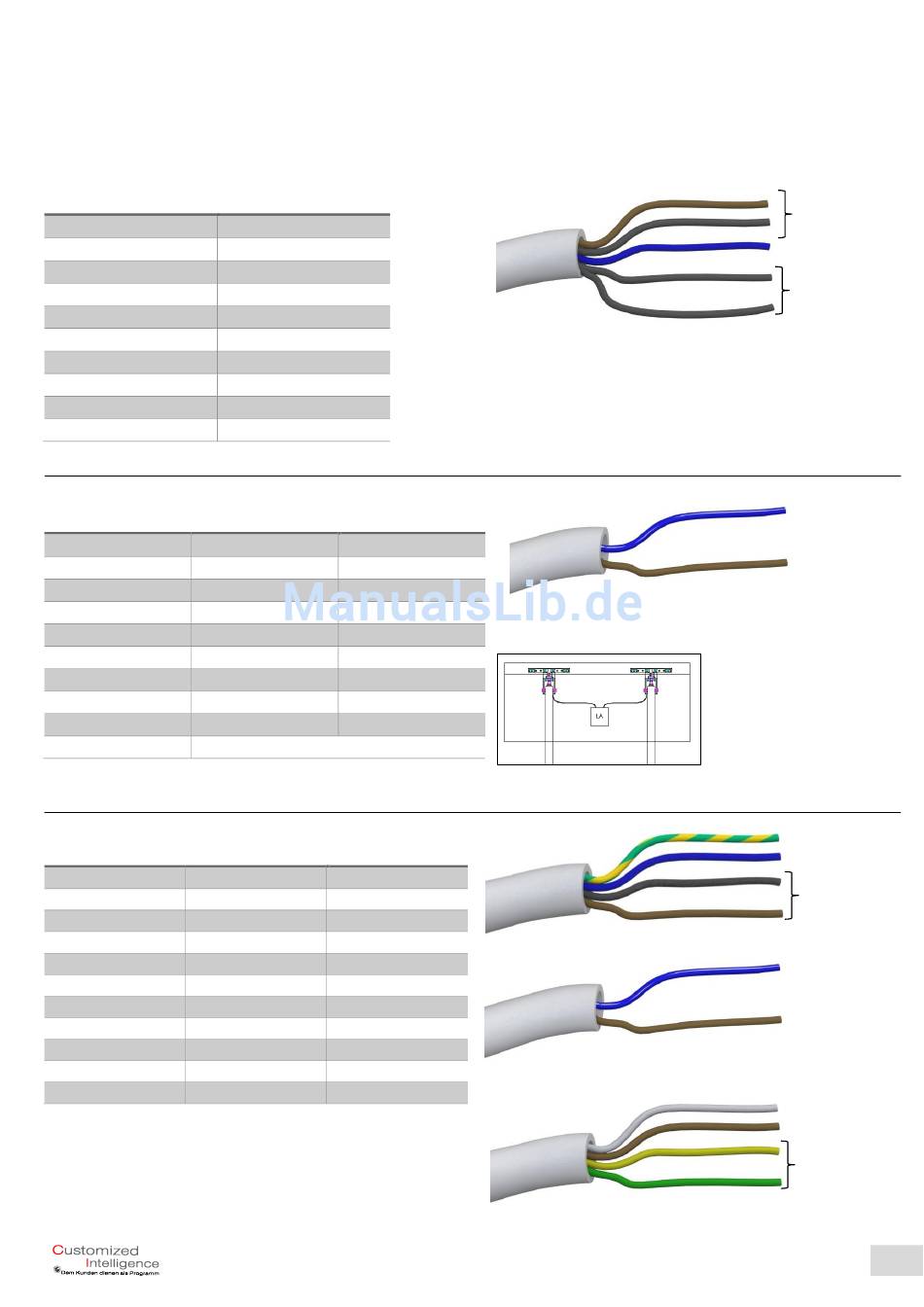

Anschlusspläne Elektromotoren
Wiring diagrams of electric drives
230V Motor Typ JMBB
Technische Daten
Antriebstyp
Versorgung
Bemessungsstrom
Nennkraft
Laufzeit
Gehäuse
Schutzart
Lastabschaltung
Kabellänge
24V Motor Typ JMDC
Technische Daten
Jo65
Antriebstyp
Spindelhubantrieb
Versorgung
24V DC +4/-2 V
Bemessungsstrom
0,8A / 19,2W
Nennkraft
650N
Laufzeit
Ca. 375 mm/min
Gehäuse
Aluminium
Schutzart
IP65
Lastabschaltung
integriert
1,7m – 2,4m je nach Hubhöhe
Kabellänge
Kettenschubmotor Typ KSA
Technische Daten
230 V
Antriebstyp
Kettenschubantrieb
Versorgung
230 V AC
Bemessungsstrom
0,25 A
Abmessungen
B 40 x H 51 mm
Nennkraft
600N
Laufzeit
Ca. 15mm/s
Gehäuse
Aluminium
Schutzart
IP54
Lastabschaltung
integriert
Kabellänge
5m
Achtung bei Tandemschaltung:
Zur Synchronisation müssen die
„Kommunikationsadern" der Motoren
miteinander verbunden werden.
Spindelhubantrieb
230 VAC, 50Hz
0,6A / 140W
500N
Ca. 10s/100mm
Kunststoffgehäuse
IP54
integriert
1,4m
Jo100
Spindelhubantrieb
24V DC +4/-2 V
0,8A / 19,2W
1000N
Ca. 200 mm/min
Aluminium
IP65
integriert
24 V
Kettenschubantrieb
24V DC +4/-2 V
1,5 A
B 40 x H 51 mm
600N
Ca. 15mm/s
Aluminium
IP54
integriert
5m
Attention with tandem circuit:
To synchronise, the
communication wires of the
drives need to be connected
with each other.
Solo / Tandem 230V
Solo 24V
Tandem 24V
Solo 230V
Solo 24V
Tandem 24V
Ansteuerung
L
gegenseitig
verriegelt
N
Potenzialfreier
Öffner
+
-
Auf
Zu
-
+
Um einen störungsfreien
Betrieb zu gewährleisten
müssen die Antriebe über eine
externe Gleichlaufregelung
synchronisiert werden!
To ensure a smooth operation,
the drives need to be
synchronised via an external
synchronisation control!
PE
N
Ansteuerung
L
gegenseitig
verriegelt
+
-
Auf
Zu
-
+
+
-
-
+
Kommunikation
