Montage:
Assembly:
3
7
6
2
23

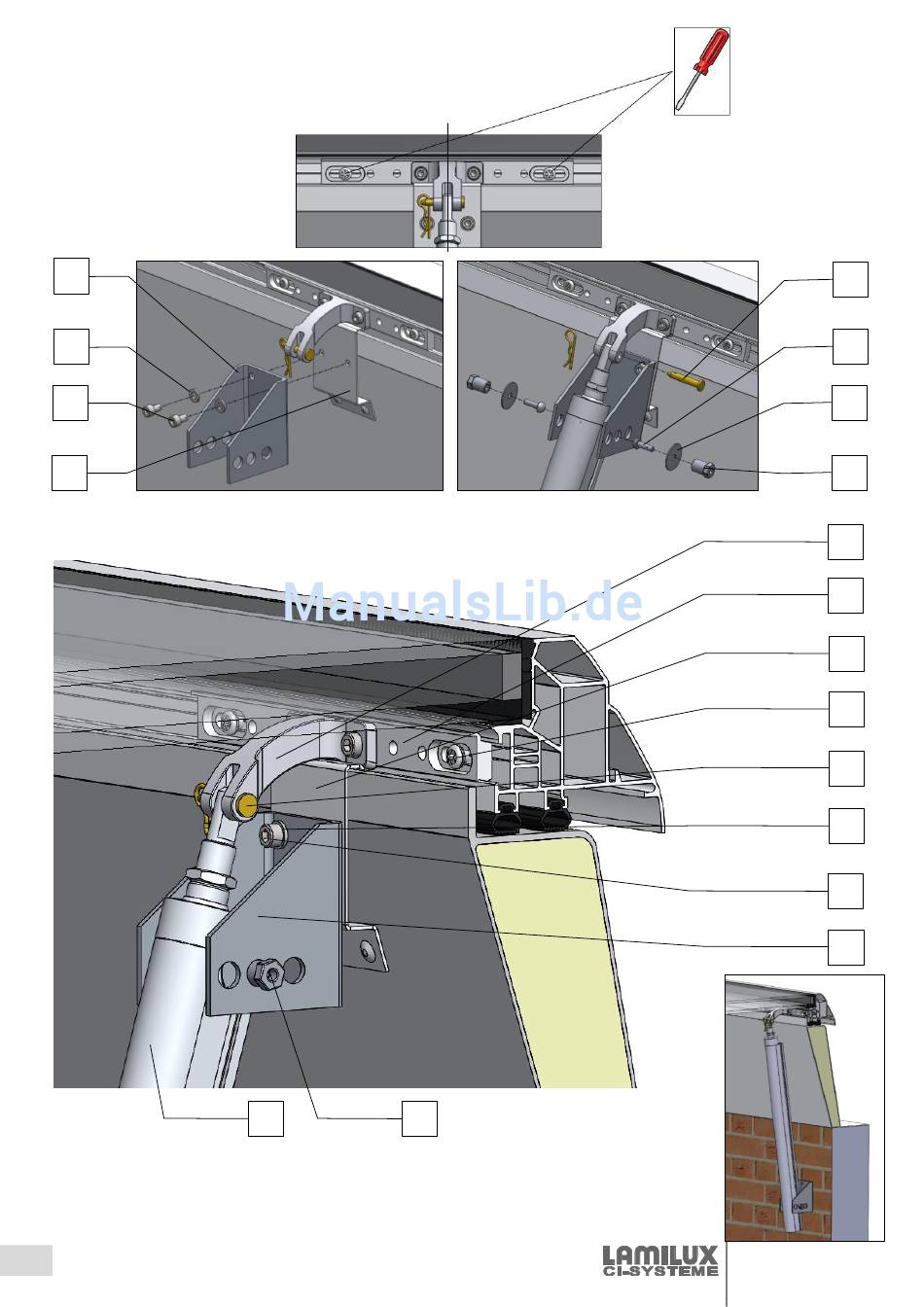

Der Öffnerantrieb soll noch leichtgängig in
der Konsole schwenkbar sein
The opener drive should be smoothly slewable in
the bracket
4
13
Flügelbock und Einschiebling mittig
zur Motoraugenschraube ausrichten
Pos. 8 zum Ausrichten lösen
Align hinge bracket and connecting
sleeve centred to the eyebolt of the drive
Remove position 8 for alignment
ODER
Montage Motorkonsole
an Unterkonstruktion
OR
Installation of the motor
bracket on the substructure
06/2016
10
11
12
13
5
1
2
8
9
7
6
3
Glaselement F100
Montageanleitung
