lococube®
BAR H
mini-SPS STG-800/810/820
Elektronik GmbH
X3 Steckverbinder: Open Source ISP (über VK-35)
1
+3V3
positive power supply (Pin 1)
2
GND
ground terminal
3
SYS_SWDIO
system data IO
4
SYS_SWCLK
system clock
5
SYS_RESETN
system reset (inverted)
X4 Steckverbinder: TTL232 Interface (über VK-16)
1
GND
ground terminal
2
TX
3V3 TTL TX terminal
3
RX
3V3 TTL RX terminal

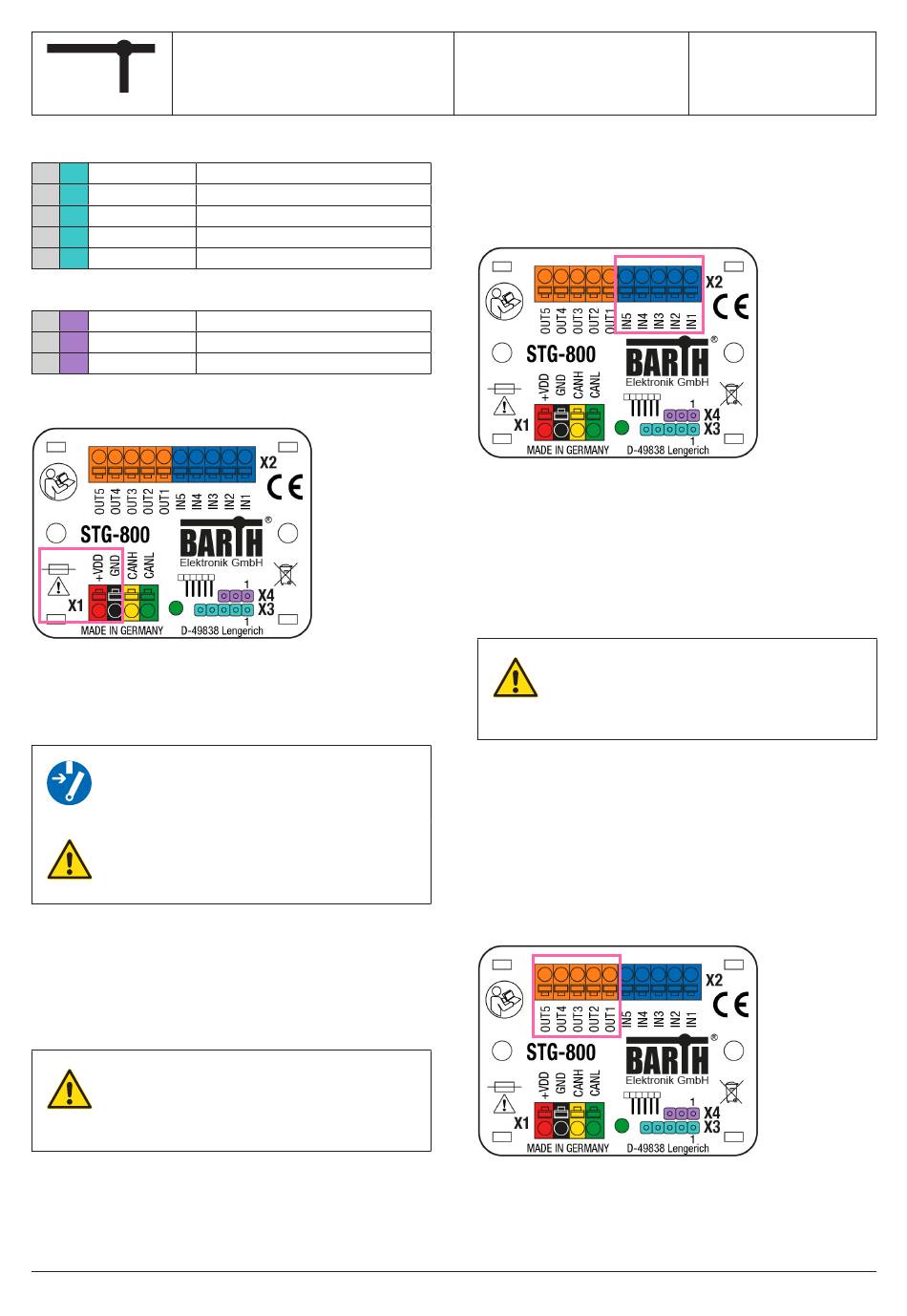

2.2.2 Anschluss der Spannungsversorgung

Die lococube® mini-SPS verfügt
Betriebsspannungsbereich von 7 bis 32 VDC bei geringster
Stromaufnahme. Daher kann die lococube® auch ideal in
12V und 24V Bordnetzsystemen (PKW, LKW, Boote) einge-
setzt werden.
Trennen Sie die Spannungsversorgung
bei allen Arbeiten an der lococube® mini-
SPS!
Fehlerhafter Anschluss, Verpolung oder
die Nichtbeachtung elektrischer Spezifi-
kationen kann die mini-SPS irreversibel
zerstören!
Verbinden Sie den 4-poligen Steckverbinder X1 mit der
Spannungsversorgung (7 bis 32VDC). Der positive Anschluss
(+) der Spannungsversorgung wird mit der Klemme „+VDD"
verbunden, der negative mit der Klemme „GND".
Alle Steckverbinder sind als Federzugklemme ausgeführt
und eignen sich für einen Leiterquerschnitt von 0,25 bis
1,5mm² (flexibel).
Beachten Sie unbedingt die korrekte
Polung der Spannungsversorgung!
Eine Sicherung mit max� 5A muss in die
positive Versorgungsleitung eingefügt
werden!
© 2016-2020 BARTH Elektronik GmbH | Im Depot 1-3 | D-49838 Lengerich | www.barth-elektronik.de | info@barth-elektronik.de
® BARTH and lococube are registered trademarks of BARTH Elektronik GmbH. All rights reserved to make changes without prior notice.
einen sehr weiten
ANLEITUNG
2.2.3 Anschluss der Eingänge
An die Eingänge der lococube® mini-SPS können Sensoren,
Schalter oder Taster direkt angeschlossen werden. Es
stehen sowohl digitale als auch analoge Eingänge zur Verfü-
gung.
Die in der lococube® integrierten Pulldown-Widerstände
ermöglichen den direkten Anschluss von Schaltern oder
Tastern (NO/NC) indem diese zwischen positive Versorgung
(+VDD) und den gewünschten Eingang geschaltet werden.
Der 10-polige Steckverbinder X2 enthält alle Ein- und
Ausgangsklemmen der lococube®.
Während es sich bei den Eingängen IN4 und IN5 um rein
digitalen Eingänge handelt, verfügen die Eingänge IN1 bis
IN3 über digitale und analoge Funktionalität.
Die Spannung an einem Eingang
(IN bis IN5) darf +32VDC bzw� -32VDC
bezogen auf GND nicht überschreiten�
Höhere Spannungen können die mini-SPS
irreversibel schädigen!
2.2.4 Anschluss der Ausgänge
In Abhängigkeit von Typ und Last kann die lococube® mini-
SPS Verbraucher bis 1,5A ohne zusätzliche Peripheriekom-
ponenten direkt schalten.
Die STG-800 und STG-810 verfügen über vier plusschal-
tende Ausgänge (OUT1-4) und einen minusschaltenden
Ausgang (OUT5). Die STG-820 verfügt über vier plusschal-
tende Ausgänge (OUT1-4) und einen analogen Spannungs-
ausgang im Bereich von 0 bis 5VDC (OUT5).
Der 10-polige Steckverbinder X2 enthält alle Ein- und
Ausgangsklemmen der lococube®.
Seite:
3/8
Dokument:
9005-0117-A
Datum:
13.08.2020
Revision:
A
