lococube®
BAR H
mini-SPS STG-800/810/820
Elektronik GmbH
1

Produktmerkmale

• High-Performance 32 Bit ARM® Cortex® Prozessor
• 3 Analogeingänge 0 bis 30 VDC, 12 bit ADC
• Ereigniszähler bis 25 kHz
• Puls- und Frequenzzähler 40 µs
• 4 Solid-State Leistungsausgänge bis zu 1,5 A
• 1 Leistungs-PWM-Ausgang 16 Bit/25 kHz (STG-800/810)
• 1 Analogausgang 0 bis 5 VDC, bis zu 100kHz (STG-820)
• CAN 2.0A/B und SAE J1939 Interface
• CANopen® Interface (Open Source)
• Umfangreiche Sicherheitsfunktionen
• Programmierbare Status-LED
• IrDA/SIR Interface (STG-810/820)
• TTL-232 3,3V Interface
• Intuitive grafische Programmierung
• Open Source Programmierung
• ARDUINO® Programmierung
• Weiter Betriebsspannungsbereich 7 bis 32 VDC
• Weiter Betriebstemperaturbereich -40 to +70°C
• Vibrations- und schockfrester PU-Verguss
• CE, UL und ECE-R10 zertifiziert
• Entwickelt und gefertigt in Deutschland
• Abmessungen (LxBxH): 60x45x15mm
• Gewicht: 50g
2

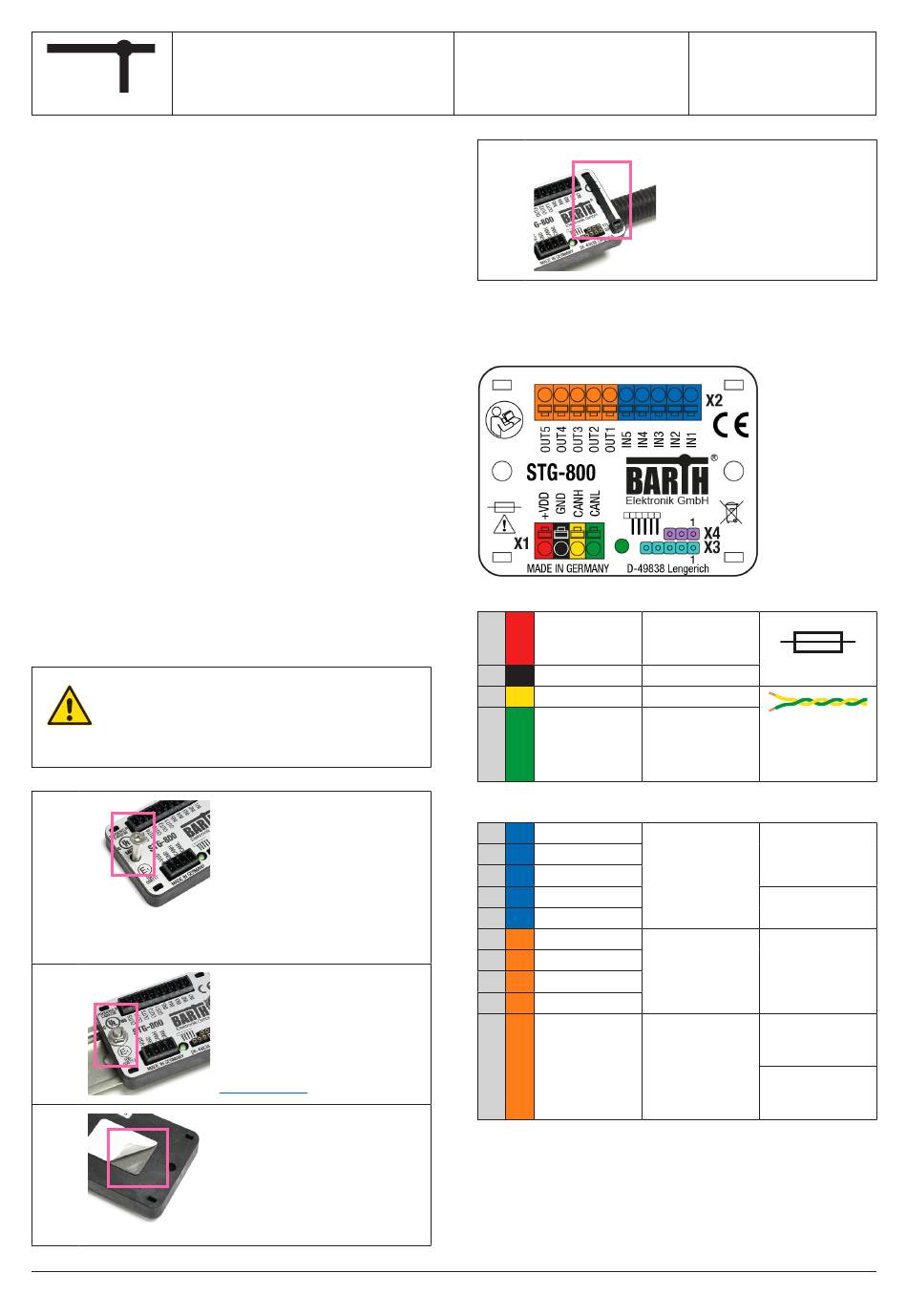

Get Started

2.1

Montage

Die lococube® mini-SPS ist zum Einbau
in geschlossene Gehäuse bzw� Schalt-
kästen vorgesehen um das Produkt
wirksam gegen Umwelteinflüsse und
äußere Gefahren zu schützen�
1
2
3
© 2016-2020 BARTH Elektronik GmbH | Im Depot 1-3 | D-49838 Lengerich | www.barth-elektronik.de | info@barth-elektronik.de
® BARTH and lococube are registered trademarks of BARTH Elektronik GmbH. All rights reserved to make changes without prior notice.
Schraubbefestigung
ermöglicht die Befestigung
der locoube® mit zwei
Schrauben.
Benötigt werden
zwei Schrauben M4
oder selbstschneidende
Schrauben bis 3,9mm.
DIN-Schienen Montage
ermöglicht die Montage
auf Hutschienen in Schalt-
schränken.
Benötigt wird
Halter HA-30
Klebe-Pad-Montage
ermöglicht die Befestigung
der lococube® auf Flächen.
Benötigt wird
doppelseitiges Selbstklebe-
band (z.B. 3M VHB)
ANLEITUNG
4
2.2

Elektrischer Anschluss

2.2.1 Übersicht
X1 Steckverbinder: Spannungsversorgung und CAN
1
+VDD
positive Betriebs-
spannung
(abgesichert!)
2
GND
GND Anschluss
3
CANH
CAN High
4
CANL
CAN Low
X2 Steckverbinder: Eingänge und Ausgänge
1
IN1
Eingang 0-30VDC analog/digital
2
IN2
3
IN3
4
IN4
5
IN5
6
OUT1
Ausgang digital
7
OUT2
8
OUT3
9
OUT4
10
OUT5
Ausgang
Seite:
2/8
Dokument:
9005-0117-A
Datum:
13.08.2020
Revision:
A
Kabelbinder-Montage
ermöglicht die Befestigung
der lococube® an Kabel-
strängen oder Rohren.
Benötigt werden
zwei Kabelbinder 3,6mm
5A max.
Abschluss des
CAN-Bus mit je
einem Wider-
stand 120R
Zähler
Highside 1,5A
(plusschaltend)
STG-800/810:
minusschaltend/
PWM 2A
STG-820:
0-5VDC analog
20mA/100kHz
