Programmatore Irritrol LIFE 4 _ 6 _ 8
MODULO POSTERIORE

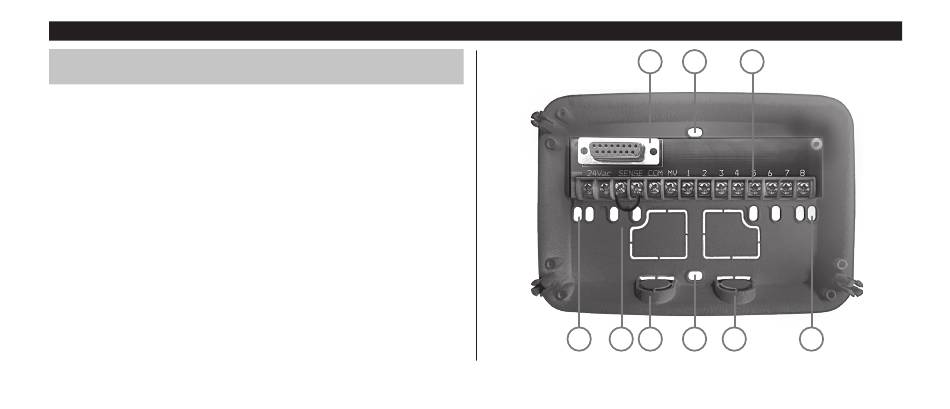

Componenti del modulo posteriore
2 4 1
1. Morsettiera.
2. Connettore DB15 al modulo di programmazione.
3. Punto di uscita della canalina.
4. Fori di montaggio per l'installazione a parete.
5. Fori di montaggio per l'installazione nel quadro elettrico o per l'installazione
alternativa a parete.
6. Ponticello da collegare ai morsetti del SENSORE se non viene usato
il sensore pioggia.
5 6 3 4 3 5
