Irritrol Life Serie Benutzerhandbuch
Controller 4-6-8
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Irritrol Life Serie
Inhaltszusammenfassung für Irritrol Life Serie

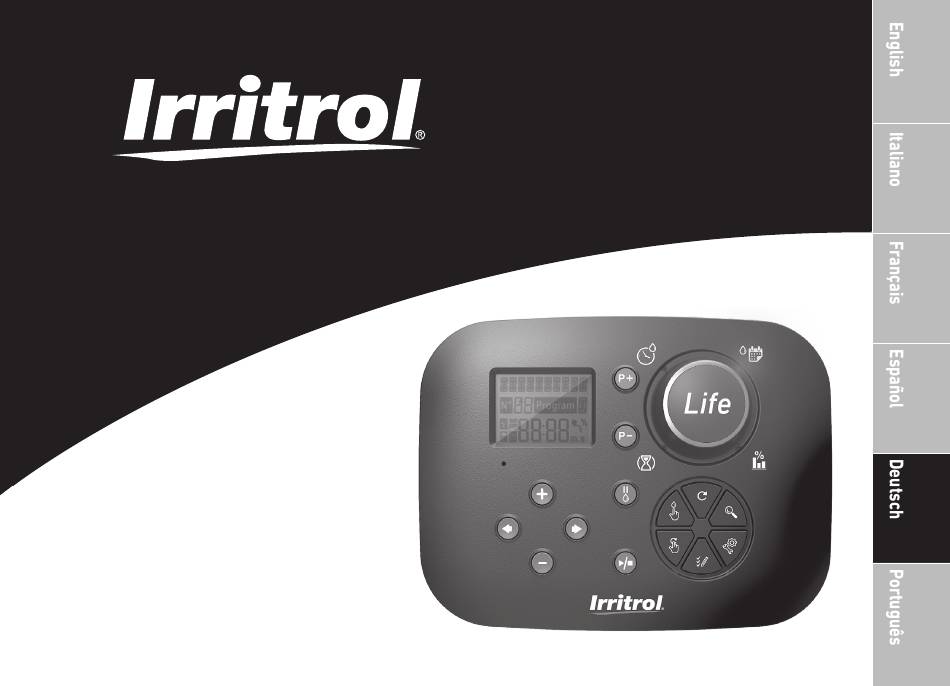

- Seite 1 LIFE Controller 4 _ 6 _ 8 Bewässerungssteuerung Benutzerhandbuch...
- Seite 2 LIFE Controller 4 _ 6 _ 8 Merkmale des LIFE Controllers • Modulare Lösung: – Universal-Programmiermodul LIFE-MOD für die Produktreihe der LIFE-Bewässerungssteuerungen – Das Programmiermodul passt sich automatisch an jedes Rückseitenmodul an: - LIFE-B-4: 4 Stationen plus MV, Innenbereiche - LIFE-B-6: 6 Stationen plus MV, Innenbereiche - LIFE-B-8: 8 Stationen plus MV, Innenbereiche - LIFE-B-4-EXT: 4 Stationen plus MV, Außenbereiche - LIFE-B-6-EXT: 6 Stationen plus MV, Außenbereiche...
-
Seite 3: Spezifikationen
Irritrol LIFE Controller 4 _ 6 _ 8 Spezifikationen Modelle des Rückseitenmoduls ABMESSUNGEN • LIFE-B-4 • Steuerung 186 mm B 4 Stationen+MV 140 mm H 67 mm T • Programmiermodul LIFE-MOD 186 mm B 140 mm H 47 mm T •... -
Seite 4: Inhaltsverzeichnis
Irritrol LIFE Controller 4 _ 6 _ 8 LIFE Controller 4 _ 6 _ 8 Inhalt Rückseitenmodul Spezialeinstellungen 16-17 Lokales WLAN-Modul Komponenten des Rückseitenmoduls Einstellung des Modus „Geplante Tage“ Installation des optionalen WLAN-Moduls Einstellung max. Anzahl von Stationen Installation des Rückseitenmoduls Installation der App auf dem Smartphone •... -
Seite 5: Rückseitenmodul
Irritrol LIFE Controller 4 _ 6 _ 8 RÜCKSEITENMODUL Komponenten des Rückseitenmoduls Installation des Rückseitenmoduls 1. Klemmbrett. 1. Für einen sicheren und zuverlässigen Betrieb muss ein Installationsort gewählt werden, der die folgenden Bedingungen erfüllt: 2. DB15-Anschluss an das Programmiermodul. • In einer Garage oder einem anderen witterungsgeschützten Gebäude. -
Seite 6: Anschluss Der Ventile
Irritrol LIFE Controller 4 _ 6 _ 8 RÜCKSEITENMODUL Abbildung 1 Abbildung 2 Ventil 1 Ventil 2 Ventil 3 Allgemeiner Ventildraht 2. Den mit roter Farbe gekennzeichneten Draht jedes Ventilmagneten (jeder Magnetdraht kann für den Anschluss verwendet werden) an einen einzelnen Kabeldraht anschließen. -
Seite 7: Anschluss Eines Pumpen-Startrelais
Irritrol LIFE Controller 4 _ 6 _ 8 RÜCKSEITENMODUL Anschluss einen Pumpen-Startrelais Installation des Regensensors ACHTUNG: Um Schäden an der Steuerung zu vermeiden, muss Es ist möglich, den LIFE Controller direkt mit einem Regensensor zu verbinden, der sichergestellt werden, dass die Stromaufnahme des Startrelais 0,3 Ampere die Bewässerung automatisch stoppt, wenn es zu regnen beginnt. -
Seite 8: Anschluss An Das Stromnetz
Irritrol LIFE Controller 4 _ 6 _ 8 RÜCKSEITENMODUL Anschluss an das Stromnetz Anschluss des LIFE-Programmiermoduls 1. 10 cm des Transformator-Drahtkabels durch den Kabelkanal (C) in Abbildung 1 oder durch die Aussparung (wenn der Kanal nicht verwendet wird) in die Zur Vervollständigung der LIFE-Controller-Baugruppe das Programmiermodul durch... -
Seite 9: Programmiermodul
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERMODUL... -
Seite 10: Komponenten Des Programmiermoduls

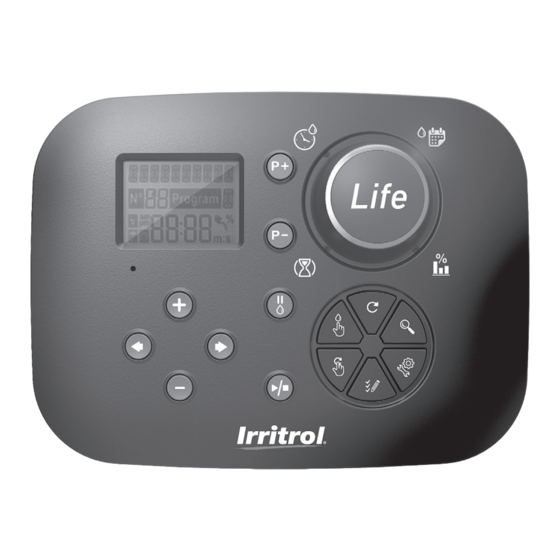

Irritrol LIFE Controller 4 _ 6 _ 8 Komponenten des Programmiermoduls Tasten - Durch Drücken dieser Tasten wird der nächste oder vorherige Funktionsparameter ausgewählt. Reset-Taste - Mit einer aufgebogenen Büroklammer die versenkte Reset-Taste Programmiermodul drücken, um den Betrieb neu zu starten. -
Seite 11: Einstellung Der Sprache
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERMODUL Einrichten des Bewässerungsplans Hinweis: Zur Erzielung optimaler Ergebnisse empfiehlt es sich, zuerst die EINSTELLUNGEN der Steuerung anzupassen. Einstellung der Sprache Es kann hilfreich sein, den Bewässerungsplan auf Papier festzulegen, bevor die Schritte zur Programmierung unternommen werden. -
Seite 12: Formular Für Den Bewässerungsplan
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERUNG Formular für den Bewässerungsplan Formular für den Bewässerungsplan Programm A Programm B Tagesplan Bewässerung Kalendertage Auswahl Kalender oder Intervall oder Gerade/ Tagesintervall Ungerade Ungerade/Gerade Ungerade Gerade Ungerade Gerade Auswahl Wasserbudget oder Saison... - Seite 13 Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERUNG Formular für den Bewässerungsplan Programm A Programm B Tagesplan Bewässerung Kalendertage Auswahl Kalender oder Intervall oder Gerade/ Tagesintervall Ungerade Ungerade/Gerade Ungerade Gerade Ungerade Gerade Auswahl Wasserbudget oder Saison Station Programmstartzeiten...
-
Seite 14: Über Den Speicher Des Life Controllers
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERUNG Über den Speicher des LIFE Controller Einstellung eines Plans nach Kalendertagen Wenn die Stromversorgung aufgrund eines Stromausfalls unterbrochen wurde Mit dem Kalendertagesplan können Sie jeden Tag der Woche als aktiven oder oder wenn das Programmiermodul von seinem Rückseitenmodul entfernt wurde,... -
Seite 15: Einstellung Eines Plans Nach Tagesintervallen
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERUNG Einstellung eines Plans nach Einstellung der Programmstartzeit Tagesintervallen Die Programmstartzeit ist die ausgewählte Uhrzeit zum Starten eines automatischen Mit einem Plan nach Tagesintervallen können die Bewässerungstage ohne Rücksicht auf die aktuellen Wochentage eingestellt werden. Zum Beispiel wird bei einem Bewässerungsprogrammzyklus. -
Seite 16: Einstellung Der Laufzeit Der Station
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERUNG Dauer der Laufzeit der Station einstellen 3. Die Taste oder drücken, um den gewünschten Prozentsatz für die Anpassung zu wählen, wobei 90 % eine Reduzierung der Stationslaufzeit um 10 % und 200 % eine Verdoppelung der Stationslaufzeit bedeuten. -
Seite 17: Einstellung Max. Anzahl Von Stationen Gleichzeitig Ein
Irritrol LIFE Controller 4 _ 6 _ 8 SPEZIALEINSTELLUNGEN Einstellung max. Anzahl von Stationen berücksichtigt werden, wenn die Startzeiten der Programme wie auf Seite 12 bzw. das Wasserbudget wie auf Seite 16 beschrieben eingestellt werden. gleichzeitig EIN Einstellung Saisonales Wasserbudget •... -
Seite 18: Steuerfunktionen
Irritrol LIFE Controller 4 _ 6 _ 8 STEUERFUNKTIONEN Betrieb der Steuerung Automatischer Betrieb Der LIFE Controller verfügt über fünf Betriebsarten: Der automatische Betrieb erfolgt immer dann, wenn die programmierte Startzeit und der Bewässerungstag mit der internen Uhr und dem Kalender des LIFE Controllers... -
Seite 19: Manueller Stationsbetrieb
Irritrol LIFE Controller 4 _ 6 _ 8 STEUERFUNKTIONEN Manueller Stationsbetrieb Manueller Programmbetrieb Der manuelle Steuerungsbetrieb hat Vorrang vor allen aktuell aktiven automatischen Der manuelle Programmbetrieb ermöglicht es, automatische Betriebsarten und Sensoreingängen. Jede automatische Programmstartzeit, die Bewässerungsprogramme manuell zu starten. -
Seite 20: Testbetrieb
Irritrol LIFE Controller 4 _ 6 _ 8 STEUERFUNKTIONEN Testbetrieb Pause oder Abschaltung des LIFE Controllers Durch Auswahl dieser Funktion kann ein kurzes, provisorisches Bewässerungsprogramm Mit dieser Funktion können alle automatischen Bewässerungsvorgänge zwischen 1 ausgeführt werden, um die Funktionstüchtigkeit jeder Bewässerungsstation bzw. die und 31 Tagen verzögert oder ausgeschaltet werden. -
Seite 21: Automatischer Lasttrennschalter
Irritrol LIFE Controller 4 _ 6 _ 8 AUTOMATISCHER LASTTRENNSCHALTER LOKALES WLAN-MODUL Automatischer Lasttrennschalter Lokales WLAN-Modul Der LIFE Controller verfügt über einen elektronischen Lasttrennschalter, der während Mit dem optionalen WLAN-Modul kann der LIFE Controller lokal über WLAN von einem des Betriebs automatisch einen Überlastzustand an einer Stationsklemme erkennt Smartphone aus aufgerufen werden. -
Seite 22: Fehlerbehebung
Irritrol LIFE Controller 4 _ 6 _ 8 FEHLERBEHEBUNG Symptom Mögliche Ursache Abhilfe Das Display ist leer und der Die Stromversorgung ist getrennt. Die Anschlüsse des Transformators prüfen. Controller funktioniert nicht. Das AC-Servicefeld auf einen ausgelösten Trennschalter oder FI-Schutzschalter prüfen und rückstellen. - Seite 23 Irritrol LIFE Controller 4 _ 6 _ 8 NOTE .............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Seite 24: Für Technische Unterstützung
Für technische Unterstützung: www.life.irritrol.it LIFE Controller 4 _ 6 _ 8 Bewässerungssteuerung © 2019 Irritrol...
