Inhaltszusammenfassung für Irritrol LIFE 4
- Seite 1 LIFE Controller 4 _ 6 _ 8 Irrigation Controller Quick Reference...
- Seite 33 Programmateur LIFE 4 _ 6 _ 8 Programmateur d’irrigation Guide Rapide...
-
Seite 49: Referencia Rápida
Programador LIFE 4 _ 6 _ 8 Programador de riego Referencia rápida... - Seite 64 Para Asistencia Técnica: www.life.irritrol.it Programador LIFE 4 _ 6 _ 8 Programador de riego © 2019 Irritrol...
- Seite 65 LIFE Controller 4 _ 6 _ 8 Bewässerungssteuerung Kurzübersicht...
- Seite 66 Irritrol LIFE Controller 4 _ 6 _ 8 RÜCKSEITENMODUL Komponenten des Rückseitenmoduls 1. Klemmbrett. 2. DB15-Anschluss an das Programmiermodul. 3. Leitungsaussparung. 4. Befestigungslöcher für die Wandmontage. 5. Befestigungslöcher für die Wandmontage in Elektrokästen oder für eine alternative Wandmontage. 6. Jumper zum Anschluss an die SENSOR-Klemmen, wenn kein Regensensor...
-
Seite 67: Anschluss An Das Stromnetz
Irritrol LIFE Controller 4 _ 6 _ 8 RÜCKSEITENMODUL Anschluss an das Stromnetz Anschluss des LIFE- Programmiermoduls Zur Vervollständigung der 1. 10 cm des Transformator-Drahtkabels durch die Leitung oder durch die LIFE-Controller-Baugruppe das Aussparung (wenn die Leitung nicht verwendet wird) in die Steuerung führen. - Seite 68 Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERMODUL...
-
Seite 69: Komponenten Des Programmiermoduls

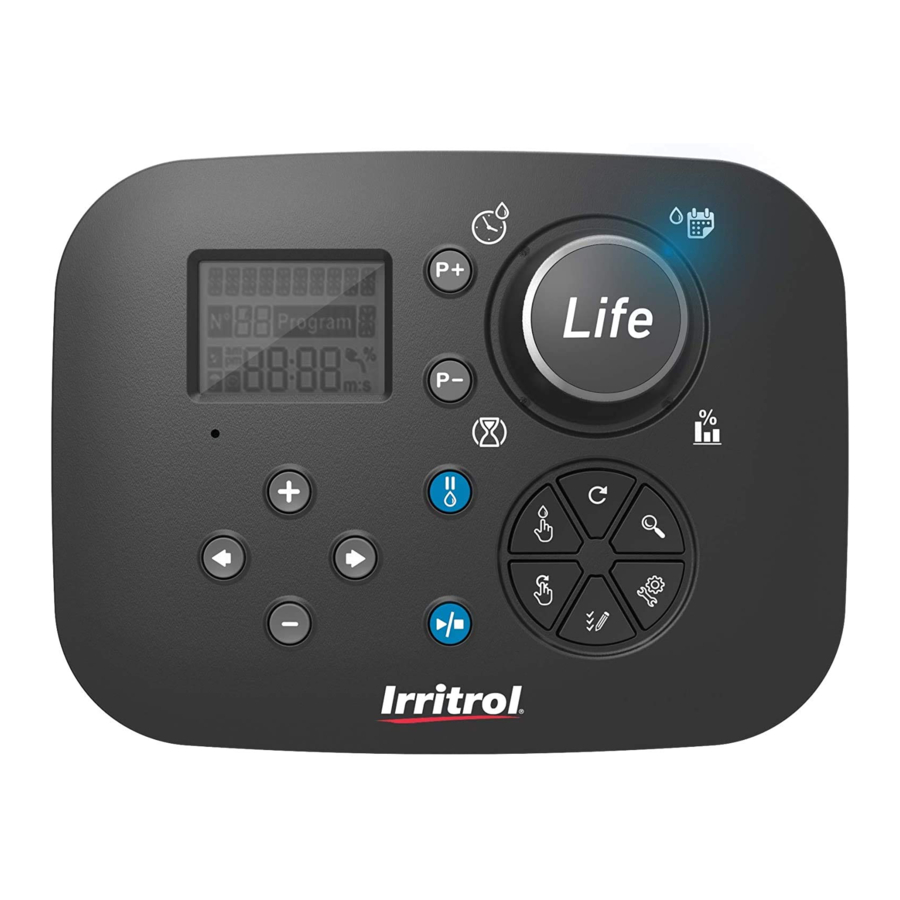

Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERMODUL Komponenten des Programmiermoduls Programmiermodul. Programmierrad - Zur Auswahl der Bewässerungsfunktionen. Positionen des Programmierrads: Laufzeit - Zur Einstellung der Laufzeit der Station. Startzeit - Zur Einstellung der Startzeit(en) für das automatische Bewässerungsprogramm. - Seite 70 Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERMODUL Reset-Taste - Mit einer aufgebogenen Büroklammer die versenkte Reset-Taste Hilfe-Taste - Zur Anzeige des Hilfetextes auf dem LCD-Display. drücken, um den Betrieb neu zu starten. Einstellungstaste - Zum Einstellen der Steuerungsparameter.
-
Seite 71: Sprache Einstellen
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERMODUL Hinweis: Zur Erzielung optimaler Ergebnisse empfiehlt es sich, zuerst die 2-stellige Zahl - Zahl, die die angezeigte Auswahl darstellt. EINSTELLUNGEN der Steuerung anzupassen. Symbol - Wird angezeigt, wenn ein Bewässerungsprogramm ausgewählt ist. -
Seite 72: Einstellen Eines Kalendertagesplans
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERMODUL PROGRAMMIERUNG Einstellen eines Kalendertagesplans • Die Taste drücken, um ZEIT EINSTELLEN auszuwählen. • Die Tasten oder drücken, um die aktuelle Uhrzeit einzustellen. • Die Taste drücken, um TAG EINSTELLEN auszuwählen. • Die Tasten oder drücken, um den aktuellen Tag einzustellen. -
Seite 73: Programmstartzeit Einstellen
Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERUNG Programmstartzeit einstellen 3. Die Taste oder drücken, um die gewünschte Startzeitnummer auszuwählen: 1, 2 oder 3. 4. Die Taste oder drücken, um die Startzeit einzustellen. 5. Die Schritte 3 und 4 für jede Startzeitnummer nach Bedarf wiederholen. - Seite 74 Irritrol LIFE Controller 4 _ 6 _ 8 PROGRAMMIERUNG Dauer der Laufzeit der Station einstellen Minute reduzieren, sodass OFF angezeigt wird. 5. Die Schritte 3 und 4 für jede Laufzeitnummer nach Bedarf wiederholen. 6. Die Schritte 2-5 für jedes Programm nach Bedarf wiederholen.
-
Seite 75: Automatischer Betrieb
Irritrol LIFE Controller 4 _ 6 _ 8 STEUERFUNKTIONEN Automatischer Betrieb Die Taste oder drücken, um die INFO(s) anzuzeigen oder zur aktuellen Uhrzeit und zum aktuellen Datum zurückzukehren. Mögliche INFOs sind: Der automatische Betrieb erfolgt immer dann, wenn die programmierte Startzeit und KEIN 24VAC: Bei Stromausfall oder wenn das Steuermodul entfernt wird. -
Seite 76: Manueller Stationsbetrieb
Irritrol LIFE Controller 4 _ 6 _ 8 STEUERFUNKTIONEN Manueller Stationsbetrieb um anzuzeigen, dass die Station eingeschaltet ist. Hinweis: Wenn die maximale Anzahl von Stationen, die eingeschaltet werden können, erreicht ist, die Start/ Stopp-Taste drücken. Das Symbol ist an, um anzuzeigen, dass die Station eingeschaltet ist. -
Seite 77: Manueller Programmbetrieb
Irritrol LIFE Controller 4 _ 6 _ 8 STEUERFUNKTIONEN Manueller Programmbetrieb Bewässerungszyklus nicht gestartet und auf dem Display erscheint STACK. Die Bewässerungszyklen werden zurückgestellt, bis der aktuelle Bewässerungszyklus beendet ist. 4. Um manuell durch die Stationsfolge für das gewählte Programm zu navigieren, die Der manuelle Programmbetrieb ermöglicht es, automatische... -
Seite 78: Spezifikationen
Irritrol LIFE Controller 4 _ 6 _ 8 Spezifikationen STEUERFUNKTIONEN HILFE-Funktion ABMESSUNGEN • Steuerung Der LIFE Controller verfügt über eine HILFE-Funktion, die sofortige Hilfe für die 186 mm B aktuelle Funktion bietet. 140 mm H • Die HILFE-Taste drücken und gedrückt halten, um den Hilfetext auf dem 67 mm T Display anzuzeigen. -
Seite 79: Modelle Des Rückseitenmoduls
Irritrol LIFE Controller 4 _ 6 _ 8 Irritrol LIFE Controller 4 _ 6 _ 8 • WLAN-Modul (Optional) VERWENDUNG Stromversorgung: 3,3 V DC @ 150 mA • Programmiermodul und Rückseitenmodul (LIFE-B-4, LIFE-B-6, LIFE-B-8) funktionieren nur als zusammengehöriges Paar. • Unterbrechung bedeutet: Type 1Y EMPFOHLENE BETRIEBSTEMPERATUR •... - Seite 80 Für technische Unterstützung: www.life.irritrol.it LIFE Controller 4 _ 6 _ 8 Bewässerungssteuerung © 2019 Irritrol...
