LAPP Mobility Wallbox Home Montageanleitung

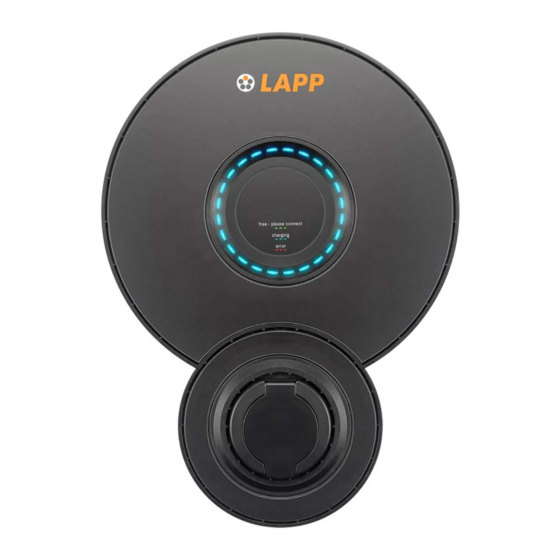

Mobility Wallbox Home
Montageanleitung
► Lesen Sie die mitgelieferten Sicherheitshinweise
und die Montageanleitung vollständig, bevor Sie das
Produkt montieren.
► Die Bedienungsanleitung können Sie von unserer
Website www.lappmobility.com herunterladen.
Sicherheitshinweise für die Montage
WARNUNG!
Lebensgefahr durch Stromschlag
Bei Arbeiten an der elektrischen Installation des Produkts besteht die
Gefahr eines Stromschlags.
► Das Produkt darf nur von einer Elektrofachkraft montiert werden.
WARNUNG!
Lebensgefahr durch Feuer
Eine fehlerhafte Montage kann dazu führen, dass Leitungen beschädigt
werden oder das Produkt überhitzt. Ein Brand kann die Folge sein.
► Beachten Sie bei der Wahl des Montageorts die Abmessungen des
Produkts sowie die Umgebungsbedingungen (siehe technische
Daten in der Bedienungsanleitung).
► Setzen Sie das Produkt und die verwendeten Leitungen keiner
direkten Sonneneinstrahlung aus.
► Beachten Sie bei der Montage den zulässigen Leiterquerschnitt von
maximal 6 mm.
WARNUNG!
Lebensgefahr durch Feuer
Fremdkörper oder Schmutz in den Steckkontakten können einen Brand
auslösen.
► Prüfen Sie die Steckkontakte auf Fremdkörper und
Verschmutzungen.
► Führen Sie keine Fremdkörper in die Steckkontakte ein.
► Entfernen Sie leichte Verschmutzungen, z. B. Staub oder Sand,
durch Ausblasen.
► Bei starker Verschmutzung darf die Reinigung der Steckkontakte nur
durch eine Elektrofachkraft durchgeführt werden.
WARNUNG!
Lebensgefahr durch blockierte Fluchtwege
Ein ungeeigneter Montageort kann dazu führen, dass Fluchtwege
blockiert werden oder eine Stolpergefahr entsteht.
► Stellen Sie sicher, dass das montierte Produkt keine Fluchtwege
blockiert.
VORSICHT!
Verletzungsgefahr durch herabfallende Teile
Eine fehlerhafte Montage kann dazu führen, dass Teile des Produkts
herabfallen und Personen verletzen.
► Verwenden Sie für die Montage an einer Betonwand das
mitgelieferte Montagematerial (siehe Liefer umfang in der
Bedienungsanleitung).
► Verwenden Sie für die Montage an einer anderen Wand geeignetes
Montagematerial. Beachten Sie dabei das Produktgewicht (siehe
technische Daten in der Bedienungsanleitung).
► Legen Sie während der Installation keine Werkzeuge auf dem
bereits montierten Gehäuse ab.
1/3
Lapp Mobility GmbH
Oskar-Lapp-Str. 2
D-70565 Stuttgart
www.lappmobility.com
Technische Daten
Breite x Höhe x Tiefe
Gewicht
Stoßfestigkeitsgrad Gehäuse
Betriebstemperatur
1)
Lagertemperatur
1)
Relative Luftfeuchte bei Lagerung
Schutzart
Verschmutzungsgrad
Schutzklasse
Nennspannung
Nennstrom
Bemessungsstoßspannung
Isolationsspannung
Überspannungskategorie
Netzfrequenz
Netzeingangssicherung
Sicherung für interne Versorgung
Ladespannung
Ladestrom max.
Ladeleistung max.
Fehlerstromschutzschalter optional: Typ A, mit Schutzleiter überwachung
Kurzschlussstrom C16/C32 6 kA (Energiebegrenzungsklasse 3)
AC-Fehlerstrom 30 mA, installationsseitig vorzusehen
DC-Fehlerstromerkennung
Netzausführung
Steckdose nach IEC 62196-1:2014
Lademodus
Unterstütze Ladezustände
EMV-Klassifikation
Zulässiger Aufstellbereich
1) keine direkte Sonneneinstrahlung
Mobility Wallbox Home
351 x 486 x 109 mm
6,06 kg
IK08
-25 °C bis +50 °C
-40 °C bis +70 °C
5 % bis 95 %
IP54
3
I
220 ... 240 V / 380 ... 415 V
16 A
4 kV
500 V
III
50 / 60 Hz
16 A
8 A, träge
230 V / 400 V
16 A
11 kW
6 mA, serienmäßig
TN / TT / IT
für Ladekabel Typ 2
3
A, B, C, E, F
Class B
frei zugänglicher Bereich
278407000001/10.2020
