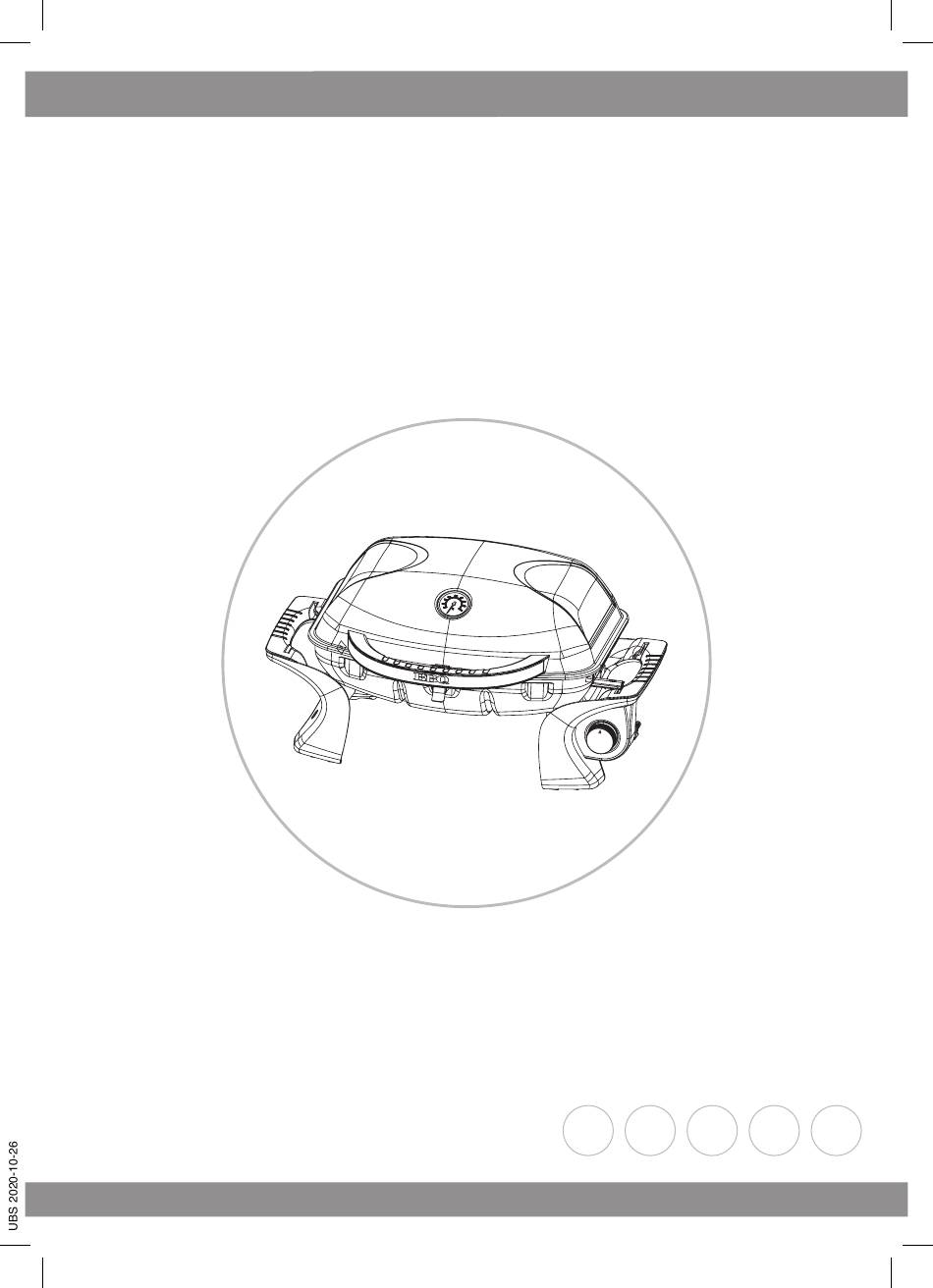

- Seite 1 Manual/Bruksanvisning/Gebrauchsanweisung/Käyttöohje Gas BBQ Gasolgrill / Gassgrill / Kaasugrilli Propangasgrill / PORTABLE Item no. 623514700101, -0102...
-
Seite 2: Safety Instructions
Thank you for choosing to Read through the entire manual before installation and use! purchase a product from Rusta! Gas BBQ Portable Read the user manual carefully to make sure that the product is assembled, used and maintained correctly, as described in the instructions in this user manual. Keep the user manual for future reference. - Seite 3 • Allow the barbecue to cool down before cleaning it. • Use barbecue gloves and barbecue utensils to avoid burns when bar- becuing. • Never use igniters such as lighter fluid with a gas barbecue. • Never leave a lit or hot barbecue unattended. •...
- Seite 4 • Open the gas valve on the gas cylinder. If there are small bubbles in any of the parts mentioned above, there is a leak. • Close the gas valve and tighten the hose connectors. Perform the test again. If there is still a leak, contact your Rusta store.
-
Seite 5: Lighting Instructions
BURNERS FREQUENTLY ASKED QUESTION Why is there no seal between the burner and valve? Answer: In order for the gas to get the right combustion at the burner, it must be mixed with oxygen. This happens in the joint between the valve and the burner. The joint must not be sealed. - Seite 6 CLEANING THE INTERIOR OF THE BARBECUE • Remove the barbecue grille. • Wash the barbecue with a mild detergent and water. Rinse with clean water and let it dry. Do not use an abrasive cleaner or oven cleaner. • CLEANING THE BURNERS •...
- Seite 7 • If the barbecue has any surface rust, you can use a light polish, Autosol, on a cloth and polish the surface until the rust disappears. Wipe clean with a dry cloth. • To protect the surface, spray on a thin layer of 5-56 or WD-40, two universal agents that dissolve red oxide and protect against moisture.
-
Seite 8: Problem Solving
PROBLEM-SOLVING PROBLEM POSSIBLE CAUSES ACTION Burner does not Valve on LPG cylinder Open valve on LPG cylinder. ignite is shut. LPG cylinder is empty. Replace cylinder. No sparks from the 1. Check the cables to the ignitor are connected ignition system on the correctly. -
Seite 9: Technical Data
TECHNICAL DATA Total power 3.5 kW Gas category I 3B/P Gas type Butane, Propane or their mixtures Gas pressure 30 mbar (Sweden, Norway and Finland) 50 mbar (Germany) Injector size 0.93 mm (Sweden, Norway and Finland) (main) 0.82 mm (Germany) Regulator Single Ignition... -
Seite 10: Säkerhetsföreskrifter
Läs igenom hela bruksanvisningen Tack för att du valt att köpa en produkt från Rusta! innan montering och användning! Portabel gasolgrill Läs bruksanvisningen noggrant och se till att produkten installeras, används och underhålls på rätt sätt enligt instruktionerna. Spara bruksanvisningen för senare bruk. - Seite 11 • Se till att lättantändliga ångor, vätskor (t ex bensin, alkohol) och annat brännbart material placeras på säkert avstånd från grillen. • Använd inte gasolgrillen i blåsiga förhållanden • Grillen är endast avsedd för matlagning. Använd aldrig grillen till annat än den är avsedd för, t ex som värmekälla eller för uppvärmning av föremål.
- Seite 12 • Öppna gasventilen på gasolflaskan. Om det uppstår små bubblor på någon av tidigare nämnda delar, innebär det att det finns ett läckage. • Stäng av gasventilen och dra åt slangkopplingarna. Gör testet igen. Om det fortfarande läcker, kontakta din Rusta-varuhus.
-
Seite 13: Rengöring Och Underhåll
BRÄNNARE VANLIGT FÖREKOMMANDE FRÅGA Varför finns det ingen tätning mellan brännare och ventil? Svar: För att gasolen ska få rätt förbränning upp vid brännaren måste den blandas med syre, det gör den i skarven mellan ventil och brännare. Skarven ska inte tätas, gör man det kommer förbränningen försämras. - Seite 14 RENGÖRING AV GRILLENS INSIDA • Ta bort grillgallret. • Tvätta grillen med ett milt diskmedel och vatten. Skölj med rent vatten och låt torka. Använd inte medel med slipverkan eller ugnsrengöringsmedel. RENGÖRING AV BRÄNNARE • Avlägsna grillgallren. • Rengör brännarna med en mjuk borste eller blås rent med tryckluft. Torka av med en trasa. •...
- Seite 15 RENGÖRING AV ROSTFRITT STÅL • Börja med att torka ytorna med en fuktig trasa och ett milt rengöringsmedel. Ytorna ska bli rena från smuts och fett. Torka med en torr trasa. • Om grillen har fått ytrost kan du använda lite polermedel Autosol på en trasa och polera ytan tills ytrosten försvinner.
- Seite 16 FELSÖKNING PROBLEM MÖJLIGA ORSAKER ÅTGÄRD Brännaren tänder Ventilen på gasolflas- Öppna ventilen på gasolflaskan. inte. kan är stängd. Gasolflaskan är tom. Fyll på gasolflaskan. Det kommer inga 1. Kontrollera att kablarna till stiften är korrekt gnistor från stiften vid anslutna. sidan av brännaren vid 2.
-
Seite 17: Teknisk Data
TEKNISK DATA Totalt effekt 3,5 kW Gaskategori I3B/P Gastyp Butan, propan eller en blandning av dessa 30 mbar (Sverige, Norge och Finland) Gastryck 50 mbar (Tyskland) 0.93 mm (Sverige, Norge och Finland) Injektorstorlek (huvud) 0.82 mm (Tyskland) Regulator Enkel Tändning Enkel piezotändning Vikt 7,5 kg... - Seite 18 Les gjennom hele bruksanvisningen Takk for at du valgte å kjøpe et produkt fra Rusta! før installasjon og bruk! Bærbar grillgass Les bruksanvisningen nøye og sørg for at produkten monteres, brukes og vedlikeholdes riktig i henhold til instruksjonene. Ta vare på bruksanvisningen for fremtidig bruk.
- Seite 19 • La aldri en tent eller varm grill stå uten tilsyn. • Sørg for at brennbar damp eller væske (f.eks. bensin eller alkohol) og andre brennbare stoffer oppbevares i sikker avstand til grillen. • Ikke bruk gassgrillen når det blåser ute. •...
- Seite 20 • Åpne gassflaskeventilen. Hvis det oppstår bobler på noen av de tidligere nevnte delene, betyr det at det er lekkasje. • Steng av gassventilen og dra ut slangekoblingene. Utfør testen på nytt. Kontakt et Rusta- varehus hvis det fortsatt lekker.
-
Seite 21: Rengjøring Og Vedlikehold
HOVEDBRENNERE VANLIG SPØRSMÅL Hvorfor er det ingen pakning mellom brenner og ventil? Svar: For at gassen skal forbrennes riktig oppe ved brenneren, må den blandes med oksy- gen. Dette skjer i skjøten mellom ventil og brenner. Skjøten skal ikke tettes. Gjør man det, blir forbrenningen dårligere. - Seite 22 RENGJØRING AV GRILLENS INNSIDE • Ta av grillristen. • Vask grillen med mildt oppvaskmiddel og vann. Skyll med rent vann og la tørke. Ikke bruk slipende rengjøringsmidler eller ovnsrengjøringsmidler RENGJØRING BRENNERE • Ta av grillristen. • Rengjør brennerne med en myk børste, eller blås rent med trykkluft. Tørk av med en klut.
- Seite 23 høyere motstandskraft mot oksidering enn stål som ikke er rustfritt. Det betyr at også rustfritt stål må vedlikeholdes for å unngå oksidering og annen korrodering. Hvis grillen ikke vedlikeholdes, er det vanlig at det kan oppstå såkalt rødoksid. Dette er helt normalt og ingen grunn til reklamasjon RENGJØRING AV RUSTFRITT STÅL •...
- Seite 24 FEILSØKING PROBLEM MULIGE ÅRSAKER TILTAK Brenneren tenner Ventilen på gassflasken Åpne ventilen på gassflasken. ikke. er stengt. Gassflasken er tom. Fyll på gassflasken. Det kommer ingen gnist 1. Kontroller at kablene til stiften er korrekt tilknyttet. fra stiften ved siden av 2.
-
Seite 25: Tekniske Data
TEKNISKE DATA Totaleffekt 3,5 kW Gasskategori I3B/P Gasstype Butan, propan eller en blanding av disse 30 mbar (Norge, Sverige og Finland) Gasstrykk 50 mbar (Tyskland) 0.93 mm (Norge, Sverige og Finland) Injektorstørrelse (hoved) 0.82 mm (Tyskland) Regulator Enkel Tenning Enkel piezotenning Vekt 7,5 kg Mål... -
Seite 26: Sicherheitsvorschriften
Vor der Montage und Benutzung die gesamte Gebrauchsanleitung Kauf eines Produktes von durchlesen! Rusta entschieden hast! Tragbarer Gasgrill Lies die Gebrauchsanleitung sorgfältig durch. Achte darauf, dass das Produkt gemäß der Gebrauchsanleitung installiert, verwendet und gewartet wird. Bewahre die Gebrauchsanweisung für eine evtl. spätere Verwendung auf. - Seite 27 • Verwende Grillhandschuhe und Grillgerätschaften, um Verbrennungen beim Grillen zu vermeiden. • Verwende niemals Anzünder wie flüssige Grillanzünder für eine Gas- grill. • Ein Feuer oder ein heißer Grill niemals unbeaufsichtigt lassen. • Halte leicht entflammbare Stoffe, wie z. B. Benzin, Alkohol oder anderes brennbares Material auf sicheren Abstand zum Grill.
- Seite 28 • Die Verwendung eines falschen Reglers oder Schlauchs ist gefährlich und kann zu Verletzungen führen. • Der Schlauch darf höchstens 1,5 m lang sein. Ein verschlissener oder beschädigter Schlauch muss sofort ausgetauscht werden. • WARNHINWEIS! Die Zubehörteile können sehr heiß werden. Nicht in der Reichweite von Kleinkindern verwenden.
- Seite 29 • Öffne das Gasventil der Propangasflasche. Wenn Blasen auf den zuvor genannten Teilen entstehen, bedeutet das, dass sich dort Lecks befinden. • Schließe das Gasventil und ziehe die Schlauchverbindungen an. Wiederhole den Test. Wenn die Leckage weiter besteht, wende dich an dein Rusta-Warenhaus. BRENNER HÄUFIG GESTELLTE FRAGE...
-
Seite 30: Reinigung Und Wartung
ANLEITUNGEN ZUM ANZÜNDEN 1. Öffne die Haube und achte darauf, dass sich alle Brenner im ausgeschalteten Modus befinden. 2. Schließe den Regler an die Propangasflasche an. Öffne das Ventil der Propangasflasche, um Propangas freizusetzen. 3. Drücke einen der Knöpfe am Grill ein und drehe diesen entgegen dem Uhrzeigersinn in die Position HI. -
Seite 31: Informationen Über Rostfreien Edelstahl
RENIGUNG DER BRENNER • Nimm den Grillrost ab. • Reinige die Brenner mit einer weichen Bürste oder blase ihn mit Druckluft sauber. Mit einem Tuch abwischen. • Reinige vorsichtig verstopfte Öffnungen mit einem Pfeifenreiniger oder mit einem star- ren Draht. •... - Seite 32 REINIGUNG VON ROSTFREIEM EDELSTAHL • Beginne damit, die Oberflächen mit einem feuchten Tuch und einem milden Reinigungs- mittel abzuwischen. Die Oberflächen müssen frei von Schmutz und Fett sein. Wische mit einem trockenen Tuch nach. • Hat der Grill Oberflächenrost, kannst du etwas Poliermittel Autosol auf ein Tuch geben und die Oberfläche so lange polieren, bis der Oberflächenrost verschwindet.
-
Seite 33: Fehlersuche
FEHLERSUCHE PROBLEME MÖGLICHE URSACHEN BEHEBUNG Der Brenner Das Ventil der Propan- Öffne das Ventil der Propangasflasche. zündet nicht. gasflasche ist geschlossen. Die Propangasflasche Fülle die Propangasflasche nach. ist leer. Es kommen keine 1. Kontrolliere, ob die Kabel der Stifte richtig Funken aus den Stiften angeschlossen sind. -
Seite 34: Technische Daten
TECHNISCHE DATEN Gesamtleistung 3,5 kW Gaskategorie I3B/P Gastyp Butan, Propan oder Mischgase 30 mbar (Schweden, Norwegen und Finnland) Gasdruck 50 mbar (Deutschland) Einspritzgröße 0.93 mm (Schweden, Norwegen und Finnland) (Hauptbrenner) 0.82 mm (Deutschland) Regler Einfach Zündung Einfache Piezo-Zündung Gewicht 7,5 kg Maß... -
Seite 35: Turvallisuusohjeet
Lue koko käyttöohje ennen Kiitos Rusta-tuotteen kokoamista ja käyttämistä! ostamisesta! Kannettava kaasugrilli Lue käyttöohje huolellisesti. Varmista, että tuote asennetaan oikein ja että sitä pidetään kunnossa ohjeissa edellytettävällä tavalla. Säilytä käyttöohje tulevaa käyttöä varten. KÄYTTÖ • Polttoaineena saa käyttää vain nestekaasua. - Seite 36 • Käytä grillauksen aikana grillauskäsineitä ja -välineitä palovammojen estämiseksi. • Älä koskaan käytä nestekaasugrillissä sytytysnestettä tai muita sytytys- aineita. • Älä jätä sytytettyä tai kuumaa grilliä vartioimatta. • Pidä helposti syttyvät höyryt, nesteet (esimerkiksi bensiini ja alkoholi) sekä muut palavat aineet turvallisen etäisyyden päässä grillistä. •...
- Seite 37 • Sivele pesuaineen ja veden seosta nestekaasupullon venttiiliin, paineensäätimeen, letkuun ja grillin liitäntään. • Avaa nestekaasupullon kaasuventtiili. Jos näissä osissa näkyy pieniä kuplia, niistä vuo- taa kaasua. • Sulje kaasuventtiili ja kiristä letkun liitokset. Tee testi uudelleen. Jos kaasua vuotaa edelleen, ota yhteys Rusta-tavarataloon.
-
Seite 38: Puhdistus Ja Kunnossapito
POLTIN USEIN KYSYTTYJÄ KYSYMYKSIÄ Miksi polttimen ja venttiilin välillä ei ole tiivistettä? Vastaus: Jotta nestekaasu palaisi Venttiili oikein polttimessa, sen täytyy sekoittua Poltin Nestekaasu happeen. Tämä sekoitus tapahtuu venttiilin ja polttimen liitoksessa. Liitosta ei saa tiivistää, jottei palaminen heikkenisi. Happi SYTYTYSOHJEET 1. - Seite 39 GRILLIN SISÄPUOLEN PUHDISTAMINEN • Irrota grillausritilä. • Pese grilli miedolla astianpesuaineella ja vedellä. Huuhtele puhtaalla vedellä. Anna kuivua. Älä käytä hiovia aineita äläkä uuninpuhdistusaineita. POLTTIMIEN PUHDISTAMINEN • Irrota grillausritilä. • Puhdista polttimet pehmeällä harjalla tai puhaltamalla ne puhtaaksi paineilmalla. Kuivaa kankaalla.
- Seite 40 RUOSTUMATTOMAN TERÄKSEN PUHDISTAMINEN • Monet luulevat, että ruostumaton teräs ei oksidoitu. Se ei pidä paikkaansa. Kaikki ter- äslaadut voivat oksidoitua, kun olosuhteet ovat otolliset. Ruostumaton teräs kuitenkin kestää oksidoitumista paremmin kuin ruostuva teräs. Siksi myös ruostumatonta terästä on pidettävä kunnossa oksidoitumisen ja muun korroosion estämiseksi. Jos grilliä ei pidetä...
- Seite 41 VIANMÄÄRITYS ONGELMA MAHDOLLISIA SYITÄ TOIMENPIDE Poltin ei syty. Nestekaasupullon vent- Avaa nestekaasupullon venttiili. tiili on suljettu. Nestekaasupullo on Vaihda nestekaasupullo täyteen nestekaasupulloon. tyhjä. Sytytettäessä polttimen 1. Varmista, että sytyttimiin tulevat kaapelit on sivun sytyttimistä ei kytketty oikein. tule kipinöitä. 2. Varmista, että polttimen sivussa oleva sytytin on noin 2–3 mm:n päässä...
-
Seite 42: Tekniset Tiedot
TEKNISET TIEDOT Kokonaisteho 3,5 kW Kaasun luokitus I3B/P Kaasun tyyppi Butaani, propaani tai niiden seokset 30 mbar (Ruotsi, Norja ja Suomi) Kaasun paine 50 mbar (Saksa) 0.93 mm (Ruotsi, Norja ja Suomi) Suuttimen koko (pää) 0.82 mm (Saksa) Paineensäädin Yksitoiminen Sytyttäminen Yksinkertainen pietsosytytys Paino... - Seite 43 PACKAGE CONTENTS / FÖRPACKNINGENS INNEHÅLL / PAKKENS INNHOLD / VERPACKUNGSINHALT / PAKKAUKSEN SISÄLTÖ...
- Seite 44 PARTS / DELAR / DELER / TEILE / OSAT Lid / Lock / Lokk / Deckel / Kansi Hood handle / Huvhandtag / Håndtak til hetten / Haubengri / Suojuksen kahva Lid handle gasket / Packning för handtag till lock / Pakning til lokkhåndtak/ Dichtungsring für Deckel / Kannen kahvan tiiviste Lid buckle / Spänne till lock / Lokkspenne / Deckelverschluss / Kannen solki Cooking grid / Tillagningsgaller / Stekerist / Grillrost / Grillausritilä...
- Seite 45 Kontrolle nicht komplett sein, before mounting • If the barbecue is not kontaktiere bitte den Kundendienst von Rusta. complete after careful checking, please • Nimm die Werkzeuge zur Hand, die du für die contact Rusta’s Customer Service.
- Seite 49 Max: 350mm...
- Seite 50 NOTES...
- Seite 51 NOTES...
- Seite 52 Manual/Bruksanvisning/Gebrauchsanweisung/Käyttöohje 2531-20 Customer Service Rusta Consumer contact: Rusta Customer Service, Box 5064, 194 05 Upplands Väsby, SWEDEN Website: www.rusta.com E-mail: customerservice@rusta.com Rustas kundtjänst Konsumentkontakt: Rusta Kundtjänst, Box 5064, 194 05 Upplands Väsby, SVERIGE Hemsida: www.rusta.com E-post: customerservice@rusta.com Rustas kundetjeneste Forbrukerkontakt: Rusta Kundetjeneste, Box 5064, 194 05 Upplands Väsby, SVERIGE...
