Stromanschlüsse

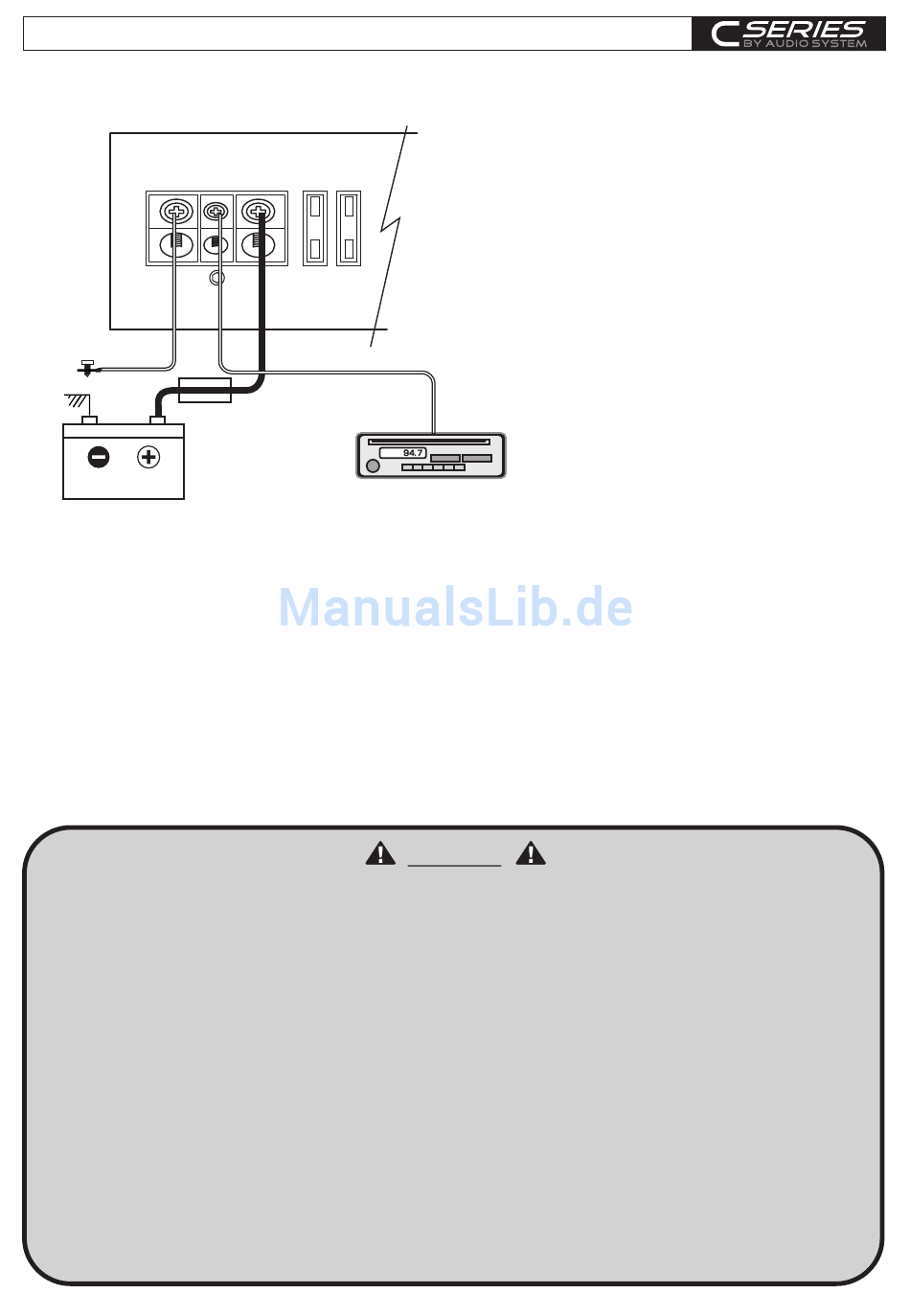

CO-95.2 / co-65.4
GND
MASSE
Max.30 cm
Sicherung
BATTERIE
3. +12 V Stromanschluss: Der +12 V Anschluss der Endstufe ist mit dem
Versorgungskabel über eine Sicherung direkt an die Autobatterie anzuschließen. Zu
beachten gilt, dass die Kabellänge von Sicherungshalter zur Autobatterie maximal 30 cm
betragen darf. Voraussetzung für ein einwandfreies Funktionieren der Endstufe ist ein
qualitativ hochwertiger Sicherungshalter sowie ausreichende Kabelquerschnitte (10 - 16
2
mm ). Diese Sicherung schützt das Gerät und das Fahrzeug vor möglichen
Kurzschlüssen im Netzkabel.
4. Remote Anschluss: Verbinden Sie den REM-Anschluss der Endstufe mit dem
Remoteausgang (12 V Schaltung für Verstärker oder automatische Antenne) des
Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm² Stromkabel.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine
elektrischen Kabel, Benzintank, hydraulische Bremsleitungen oder andere
Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie
die Montage in zu kleinen abgeschlossenen Gehäusen oder in der Nähe von
wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie
vor weiteren äußeren Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V Versorgungsspannung
einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln der KFZ
Benzinleitungen, Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden, müssen die Signalkabel (Cinchkabel)
sowie die Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-,
oder Bruchgefahr besteht.
.
REM
+12V
FUSE
Remote Anschluss
Steuergerät (Radio)
1. Trennen der Stromversorgung
Klemmen Sie zu allererst die
Stromversorgung des Fahrzeuges ab.
Dies geschieht am Besten, indem das
Massekabel von der Batterie entfernt
wird.
2. Masseanschluss
Verbinden Sie den GND (Ground)
Anschluss der Endstufe mit der
Fahrzeugkarosserie. Halten Sie
dieses Kabel so kurz wie möglich
(Ideal bis 50 cm) und verwenden Sie
einen ausreichenden Querschnitt (10 -
16 mm ).
Stellen Sie sicher, dass die
Verbindung mit der Karosserie farb-,
schmutz- und staubfrei ist.
Achtung
3
2
