6 Technische Daten
36
bintec RS120 / bintec RS120wu Rückseite
2 ETH1 / ETH2 / ETH3 /
ETH4 (gelb)
3 ETH5 (weiß)
4 ETH5 (weiß)
5 USB
6 CONSOLE
7 RESET
8 POWER
9 WLAN ANT1 / ANT2 /
ANT3
ohne UMTS MAIN/AUX
Abb.
bintec RS230a , bintec RS230aw und bintec RS230au+ verfügen über einen 4-Port Giga-
bit Switch, eine ADSL-Schnittstelle (Annex A), eine serielle Schnittstelle und einen USB-
Anschluss. bintec RS230aw verfügt über Anschlüsse für 3 externe WLAN Antennen. bin-
tec RS230au+ verfügt über Anschlüsse für 2 externe UMTS Antennen.
Die Anschlüsse sind folgendermaßen angeordnet:

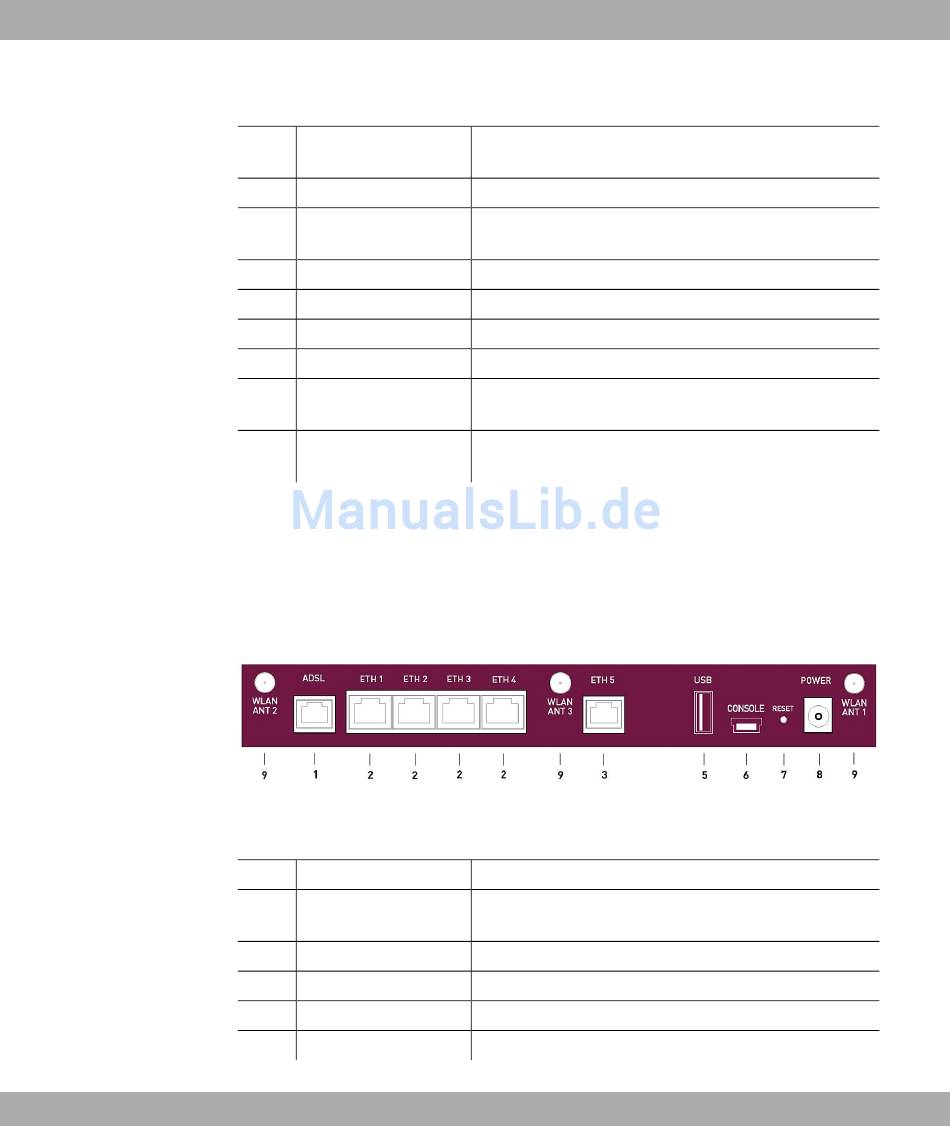

bintec RS230a bintec RS230aw
Abb. 5: /
bintec RS230a / bintec RS230aw / bintec RS230au+ Rückseite
1 ADSL (grau)
2 ETH1 / ETH2 / ETH3 /
ETH4 (gelb)
3 ETH5 (weiß)
5 USB
6 CONSOLE
7 RESET
10/100/1000 Base-T Ethernet-Schnittstelle
10/100/1000 Base-T Ethernet-Schnittstelle
SFP Slot für 10/100/1000 Mbit/s Ethernet SFP Module
(optional)
USB-Anschluss
Serielle Schnittstelle
Reset-Taste
Buchse für Steckernetzteil
RSMA-Anschluss (nur bintec RS120wu )
Anschlüsse für UMTS Antennen (nur bintec RS120wu )
bintec RS230au+
/
ADSL2+-Schnittstelle
10/100/1000 Base-T Ethernet-Schnittstelle
10/100/1000 Base-T Ethernet-Schnittstelle
USB-Anschluss
Serielle Schnittstelle
Reset-Taste
