bintec RS232j , bintec RS232jw und bintec RS232j-4G verfügen über einen 4-Port Giga-
bit Switch, über einen Gigabit LAN/WAN-Anschluss, eine ADSL-Schnittstelle (Annex B / J),
eine BRI(S0)-Schnittstelle sowie über eine serielle Schnittstelle und einen USB-Anschluss.
bintec RS232j-4G verfügt über Anschlüsse für 2 externe UMTS/LTE Antennen.
Die Anschlüsse sind folgendermaßen angeordnet:
bintec RS232j
bintec RS232jw

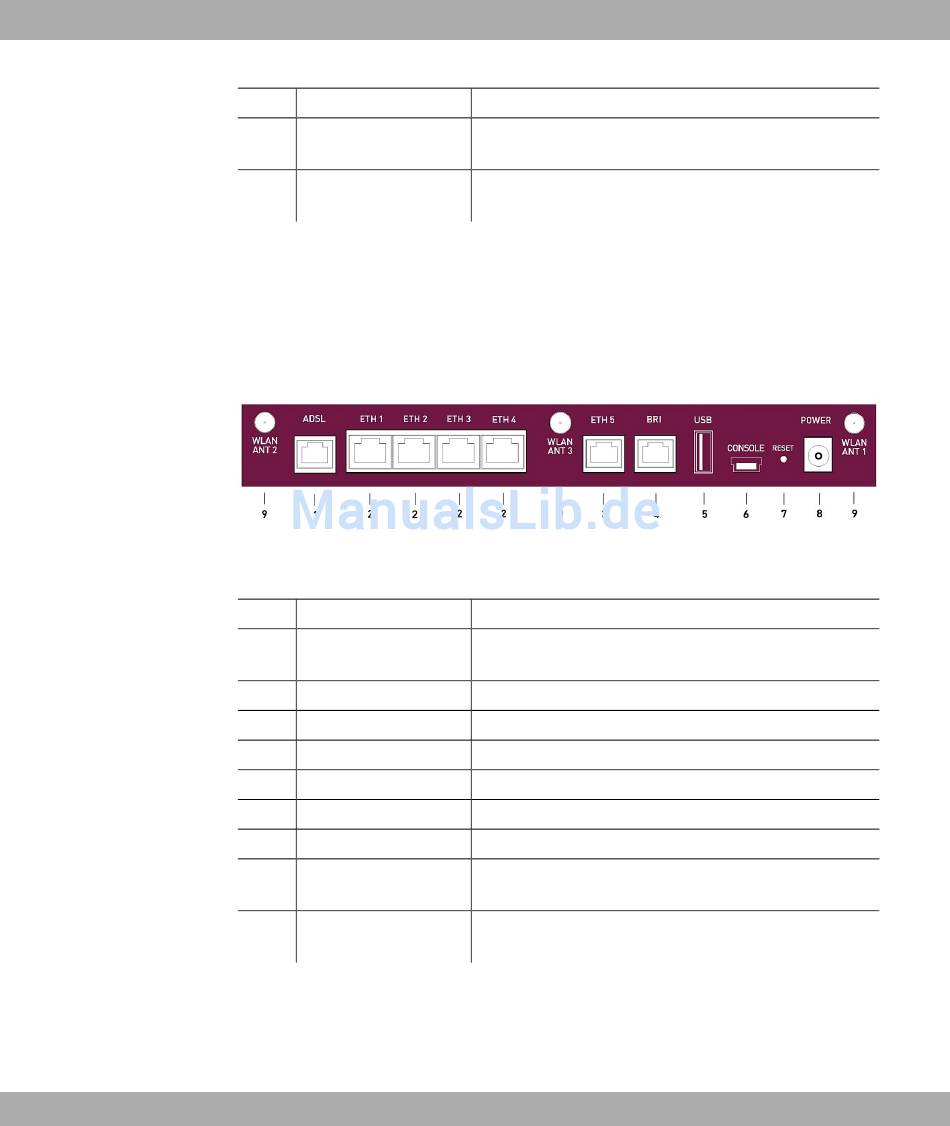

Abb. 6:
/
bintec RS232j / bintec RS232jw / bintec RS232j-4G Rückseite
1
ADSL (grau)
2
ETH1 / ETH2 / ETH3 /
ETH4 (gelb)
3
ETH5 (weiß)
4
BRI (schwarz)
5
USB
6
CONSOLE
7
RESET
8
POWER
9
WLAN ANT1 / ANT2 /
ANT3
ohne
UMTS MAIN/AUX
Abb.
Buchse für Steckernetzteil
RSMA-Anschluss (nur bintec RS230aw )
Anschlüsse für UMTS Antennen (nur bintec RS230au+ )
bintec RS232j-4G
/
ADSL2+-Schnittstelle
10/100/1000 Base-T Ethernet-Schnittstelle
10/100/1000 Base-T Ethernet-Schnittstelle
BRI-Schnittstelle
USB-Anschluss
Serielle Schnittstelle
Reset-Taste
Buchse für Steckernetzteil
RSMA-Anschluss (nur bintec RS232jw )
Anschlüsse für UMTS/LTE Antennen (nur bintec
RS232j-4G)
