Führungswagen Y-Achse
• Die Schmiernippel der oberen Führungswagen
sind in jeder Position der Y-Achse von der Seite
aus erreichbar.
• Schmieren Sie die oberen Führungswagen der
Y-Achse ab, wie in den Bild 5 gezeigt.
• Fahren Sie die Y-Achse ganz nach links.
Der Schmiernippel des linken unteren
Führungswagen ist nun durch die Bohrung in
der linken Abschlussplatte des Portalbalkens
erreichbar.
• Schmieren Sie den unteren linken
Führungswagen ab, wie in Bild 6 gezeigt.
• Fahren Sie die Y-Achse ganz nach rechts.
Der Schmiernippel des rechten unteren
Führungswagen ist nun durch die Bohrung in
der rechten Abschlussplatte des Portalbalkens
erreichbar.
• Schmieren Sie den unteren rechten
Führungswagen ab, wie in Bild 7 gezeigt.
www.sorotec.de

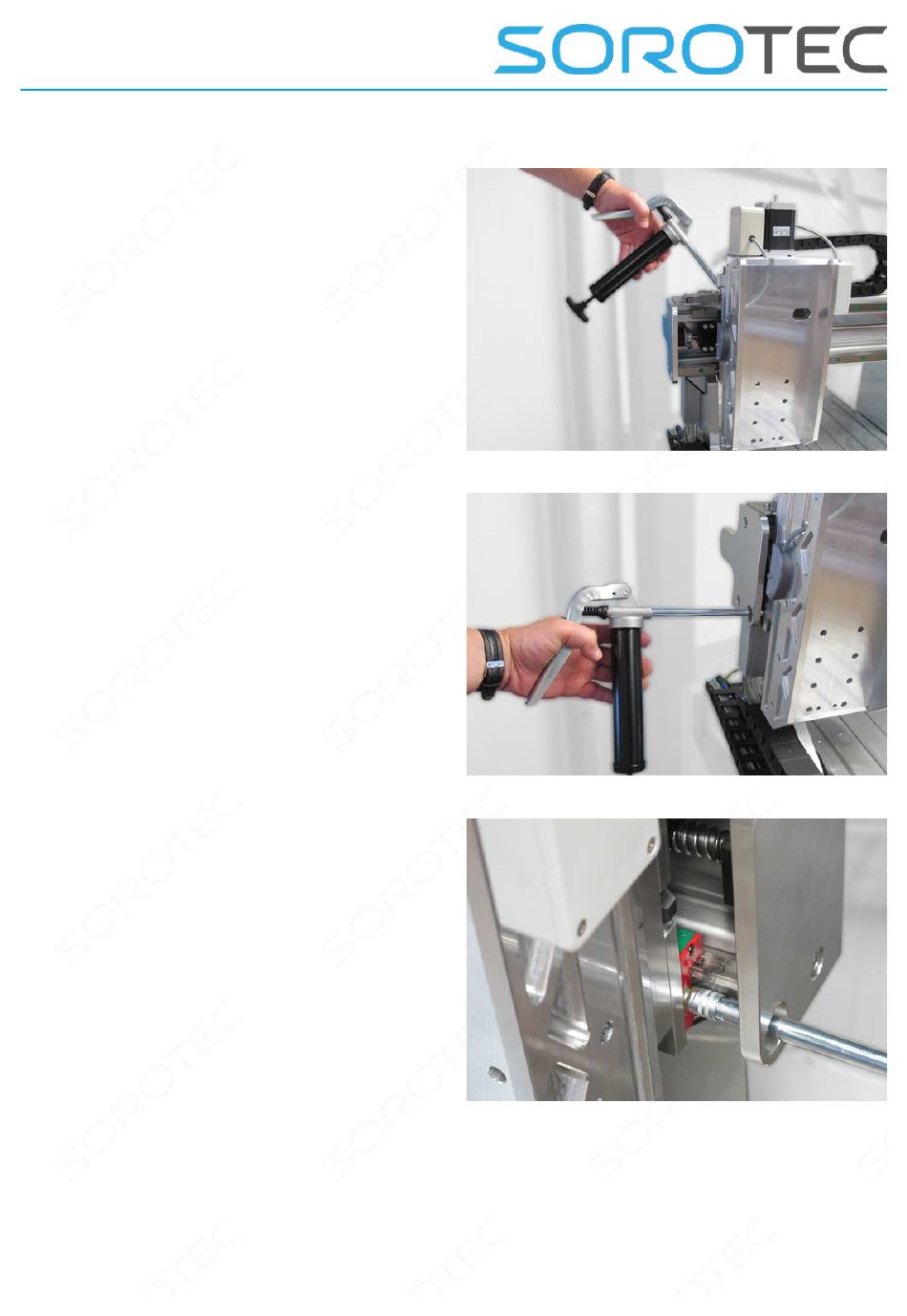

Bild 5: Abschmieren der Y-Führung
Bild 6: Abschmieren der Y-Führung
Bild 7: Abschmieren der Y-Führung
