Installationsanleitung
Lichtleiter-Koppelmodul für Glasfaser- oder Kunststoffkabel
Die Module LCN-LLG und LCN-LLK sind Lichtleiterkoppler
zur Gebäudeinstallation mit LCN-Bustechnik.
LCN-LLG : für Glasfaser mit einer Reichweite
von bis zu 2 km.
LCN-LLK :
für Kunststofflichtleiter mit einer Reichweite
von bis zu 100 m (mit LCN-LK)
Anwendung:
Zum Anschluss der Lichtleiterkoppler LCN-LLG oder LCN-
LLK an den LCN-Bus ist ein Trennverstärker LCN-IS oder
LCN-IS2 erforderlich.
Bis zu 15 Trennverstärker und/oder LL-Koppler können pro
Verteilung direkt zusammengeschaltet werden.
Wichtige Hinweise für den Anschluss von Kunststoff-
Lichtleitern finden Sie auf den Seiten 5 und 6. Unbedingt
lesen!
Gebäudeleittechnik in Perfektion

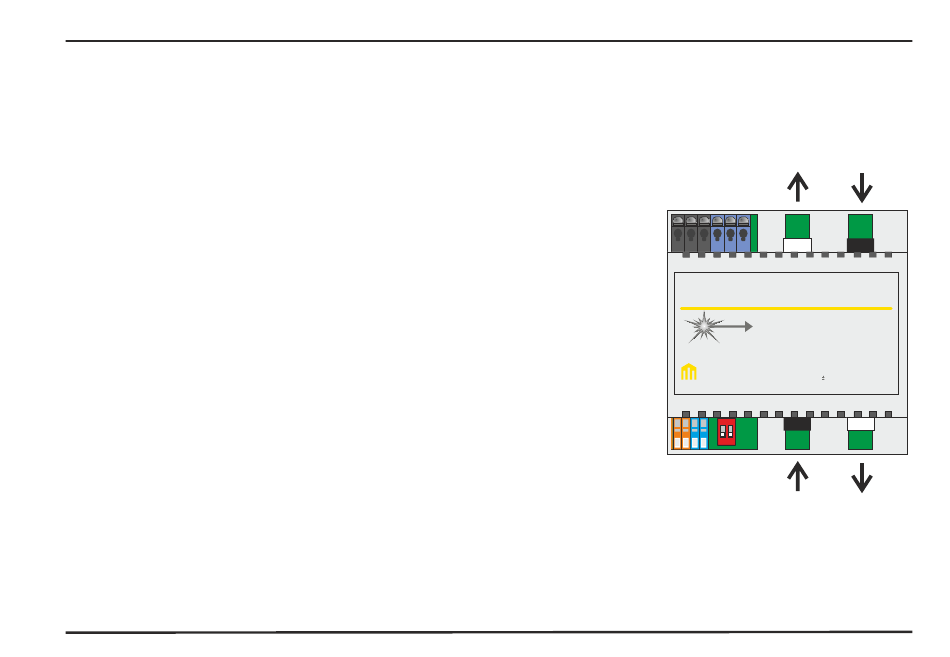

LCN-LLG/LLK
®
LL-Strecke 1
1
Local Control Network
Lichtwellenleiter-Koppler
Fiber Optics Transceiver
U =230V
ISSENDORFF
N
On
Betrieb
1
2
2
1 2
Test
LL-Strecke 2
1
LCN
LCN-LL
50/60Hz, P =1W
AC 15%,
V
2
1
Werbung
Verwandte Anleitungen für LCN LLG
Inhaltszusammenfassung für LCN LLG
- Seite 1 100 m (mit LCN-LK) Local Control Network Anwendung: LCN-LL Zum Anschluss der Lichtleiterkoppler LCN-LLG oder LCN- Lichtwellenleiter-Koppler Fiber Optics Transceiver LLK an den LCN-Bus ist ein Trennverstärker LCN-IS oder U =230V 50/60Hz, P =1W ISSENDORFF AC 15%, LCN-IS2 erforderlich. Betrieb Bis zu 15 Trennverstärker und/oder LL-Koppler können pro...
- Seite 2 Telegramme zur LL-Strecke 1 Empfänger Sender empfangen werden gesendet werden DIP-Schalter für die Leistungs- reduzierung der LL-Sender DIP-Schalter Stellungen: BETRIEB = volle Leistung Zum Durchschleifen sind die TEST = halbe Leistung Netzklemmen dreifach und die Signalklemmen Datenleitung (2-Draht-Bus) zweifach vorhanden zu weiteren LCN-IS2/LLG/LLK...
- Seite 3 ® Installationsanleitung Gebäudeleittechnik in Perfektion LL-Strecke 1 Local Control Network idle Datenkabel (2-Draht-Bus) innerhalb der Verteilung LCN-IS2 LCN-LL zu weiteren LCN-IS und LCN-LLK/LLG Lichtwellenleiter-Koppler Trennverstärker Fiber Optics Transceiver Isol.- Amplifier U =85-265V , P =0,5W U =230V 50/60Hz, P =1W...
- Seite 4 LCN-LLG/LLK ® Installationsanleitung Gebäudeleittechnik in Perfektion Ein Zweidrahtbus bildet einen Knoten. Jeder Knoten darf in Summe max. 15 IS2/LLx enthalten. Die einzelnen Knoten können über Lichtleiterstrecken verbunden werden. Es dürfen maximal 10 Knoten gebildet werden. Die Verdrahtung kann linien- und sternförmig erfolgen.
- Seite 5 LCN-LLG/LLK ® Installationsanleitung Gebäudeleittechnik in Perfektion...
- Seite 6 LCN-LLG/LLK ® Installationsanleitung Gebäudeleittechnik in Perfektion...
-
Seite 7: Technische Daten
Installationsanleitung Gebäudeleittechnik in Perfektion LCN-LLG Anschluss der Lichtleiter Fertige Lichtleiterkabel werden von Fachfirmen beigestellt. Diese Kabel mit ST-Stecker brauchen nur noch in die Koppler des LCN-LLG eingesteckt und mit einer halben Rechtsdrehung verriegelt zu werden. Technische Daten Anschluss Zwei-Draht-Bus Klemmen/Leitertyp: Schraublos massiv 0,2 - 1,5 mm Durchm. - Seite 8 POF 980/1000 (1 mmø); typ. Dämpfung 230dB/km Wellenlänge: 650nm (sichtbares, rotes Licht) Reichweite: Max. 100m bei sorgfältiger Verlegung mit LCN-LK, sonst 50m Technische Angaben und Abbildungen sind unverbindlich. Änderungen vorbehalten. Technische Hotline: 05066 998844 oder www.LCN.eu LCN-LLG/LLK D10/2020 ISSENDORFF KG, 31157 Sarstedt...
