Installationsanleitung
Tastenumsetzer mit 4 Eingängen 230V
Die Tastenumsetzer LCN-TU4x ermöglichen es, konventionelle Taster
mit Netzspannung auszuwerten. Sie besitzen je 4 Impuls-Eingänge
230V AC, die mit beliebiger Phasenlage gesteuert werden können:
Anschluss 1 betätigt Taste A1, Anschluss 2 betätigt Taste A2, usw.
Als Tastenumsetzer sind sie nicht für Dauerkontakte geeignet; für
deren Abfrage werden Binärsensoren verwendet (LCN-B8x/-B3I).
Anschluss:

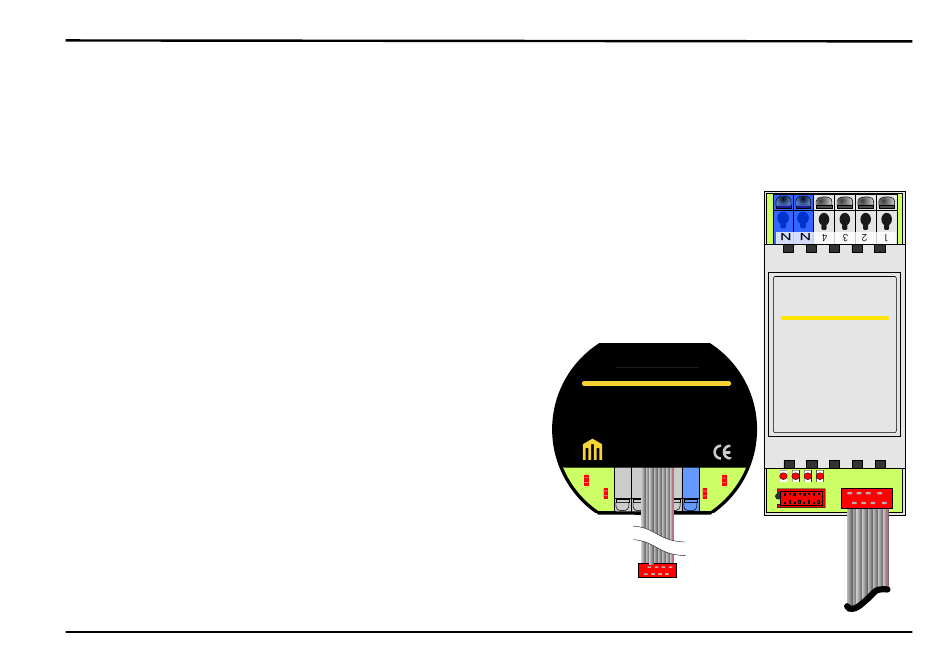

Die LCN-TU4H und LCN-TU4R können an die T-
Anschlüsse aller LCN-Module (LCN-UPx, LCN-SH,
LCN-HU, LCN-LD) angeschlossen werden.

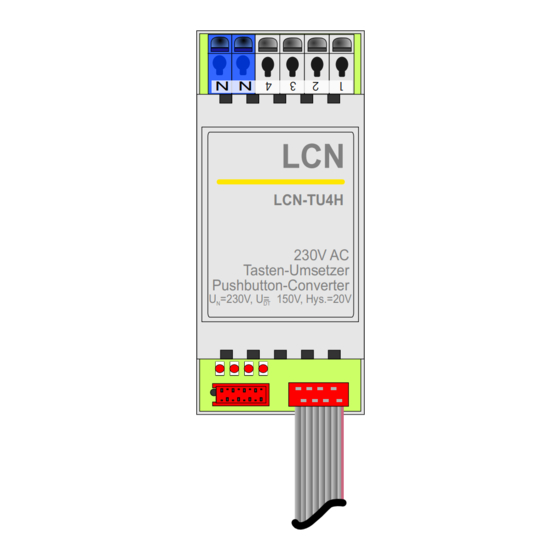

Die Hutschienenbauform LCN-TU4H wird
vorzugsweise an LCN-SH/-SHS/-HU eingesetzt,
die Unterputzversion LCN-TU4R an den LCN-
UPP/-UPS/-UP24 Modulen.
Besonderheit der Hutschienen-Bauform: Es können
max. 2 LCN-TU4H oder LCN-TU4HL hintereinander
gesteckt an einem T-Anschluss einen 8-fach Eingang
bilden. Der 2. LCN-TU4H wirkt auf A5-8.
Gebäudeleittechnik in Perfektion
LCN-TU4H/R
®
LCN-TU4R
ISSENDORFF KG
Tasten-Umsetzer
Pushbutton-Converter
Pushbutton-Converter
U =230V, U= 150V, Hys.=20V
N
U =230V~ 50Hz, U =170V
N
DT
1
2
3 4
N
I5
LCN
LCN-TU4H
230V AC
Tasten-Umsetzer
DT
1
